P-0329-009_SIGMA-G5SII - 第168页

– 162 – G3 2006-009 2 MF-Head Motor 18 7 43 8 38 28 37 28 28 29 36 16 15 14 29 36 34 29 36 37 37 9 43 43 48 48 48

100%1 / 258
– 161 –
MULTI-FUNC. HEAD SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYX-M710W-00 BRACKET,R 1
2 KYX-M710X-00 BRACKET,L 1
3
KYX-M7107-00 COVER
1
4
KYB-M710H-00 0916D70K PLATE
1
5 KYB-M711H-00 0916D70V SHEET 6
6 KYX-M710Y-00 COVER 1
10 KYX-M7128-00 BRACKET,REGULATOR 1
11 KYB-M7115-00 1011DA25 REGULATOR 1
12 KYX-M710L-00 MANIFOLD ASSY. 1
12-01 KYX-M7113-00 AIR MANIFOLD,3N 1
12-02 KYB-M711L-00 1005AB0R PIPE_FITTINGS 1
12-03 KYB-M3725-00 1005AB0Q PIPE_FITTINGS 5
12-04 KYB-M711K-00 1005AB0N PIPE_FITTINGS 3
12-05 KYB-M710K-00 0921A05B AIR_LINE_EQPT 3
17 90990-01J147 221AA103 BOLT,HEX.S/H WW 6
18 90990-01J145 221AA106 BOLT,HEX.S/H WW 6
19 90990-01J144 221AA100 BOLT,HEX.S/H WW 6
20 KYB-M7114-00 1011DA1Z SPACER 8
23 KYB-M65AW-00 23N30632 WIRING 1
24 90990-11J010 221DA056 SCREW,PAN HEAD WW 1
25 90990-01J139 221AA092 BOLT,HEX.S/H WW 10
26 90990-01J138 221AA099 BOLT,HEX.S/H WW 8
28 92902-03200 221HA103 WASHER,PLAIN 10
42 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 1
67 KYB-M863E-00 - TAPE,MF HEAD 6
70 KYX-M7161-00 - FLOW SENSOR ASSY. 1

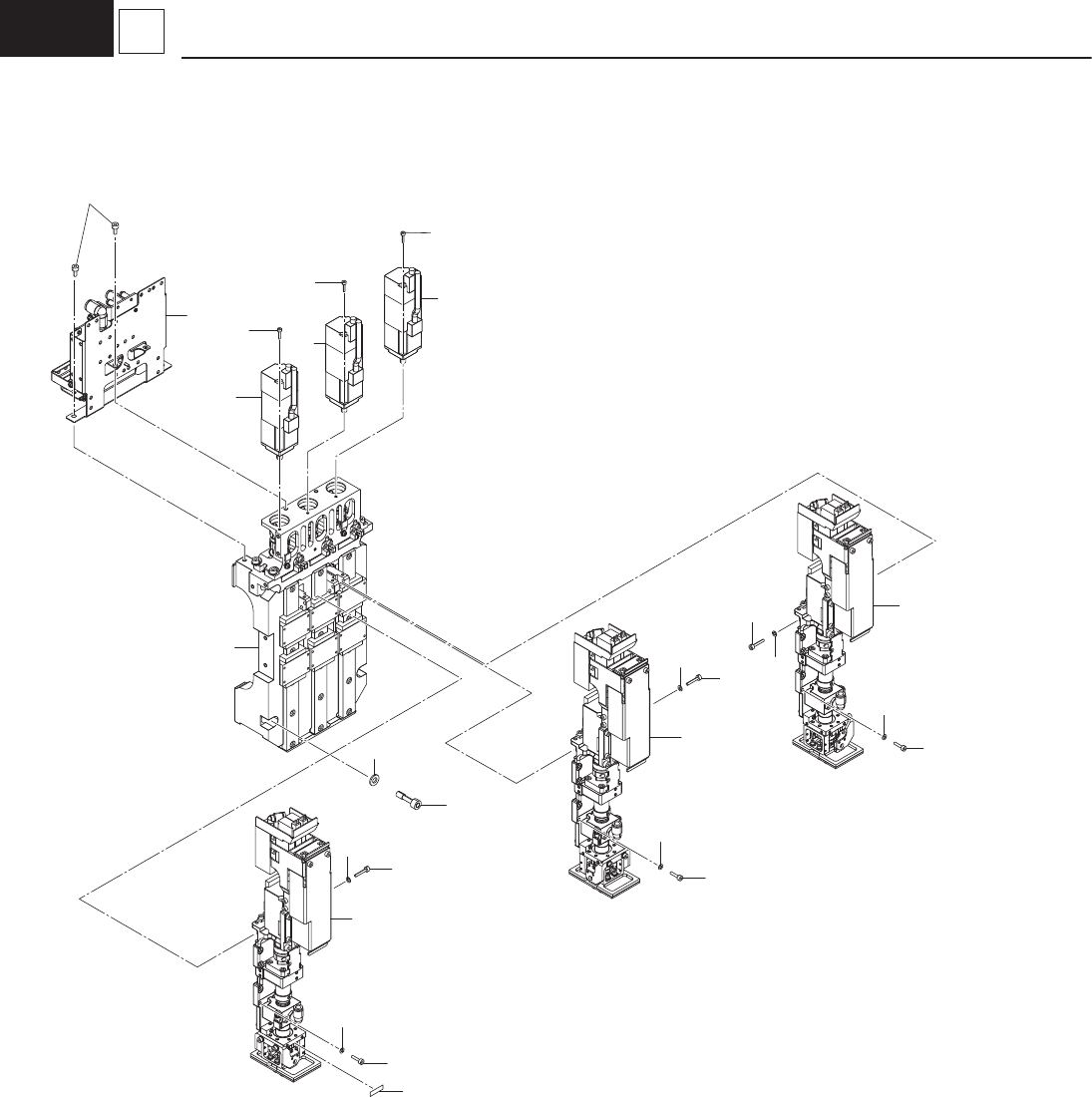

– 162 –
G3
2006-009
2 MF-Head Motor
18
7
43
8
38
28
37
28
28
29
36
16
15
14
29
36
34
29
36
37
37
9
43
43
48
48
48
– 163 –
MULTI-FUNC. HEAD SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
7 KYX-M7102-00 MF-HEAD ELE ASSY. 1
8 KYX-M7103-00 MF-HEAD BASE ASSY. 1
9
90990-01J165 BOLT,HEX.SOCKET HEAD
4
14
KYX-M7104-10 NOZZLE-1 ASSY.
1
15 KYX-M7104-20 NOZZLE-2 ASSY. 1
16 KYX-M7104-30 NOZZLE-3 ASSY. 1
18 90990-01J145 221AA106 BOLT,HEX.S/H WW 6
28 92902-03200 221HA103 WASHER,PLAIN 10
29 92902-03600 221HA203 WASHER,PLAIN 24
34 KYX-M710A-00 NAME PLATE,NOZZLE 1
36 91312-03012 221AA008 BOLT,HEX.SOCKET HEAD 27
37 91312-03016 221AA010 BOLT,HEX.SOCKET HEAD 6
38 92902-06200 221HA106 WASHER, PLAIN 4
43 KYX-M86RB-00 MOTOR,AC-SERVO 3
48 90112-2AJ010 221AA321 BOLT,HEX.SOCKET HEAD 6
