– 170 –
G3
2006-009
6 Nozzle Holder
10
10
9
9
8
9
8
10
9
3
3
2
2
5
9
10
5
9
10
10
4
4
9
8
9
8
1
– 171 –

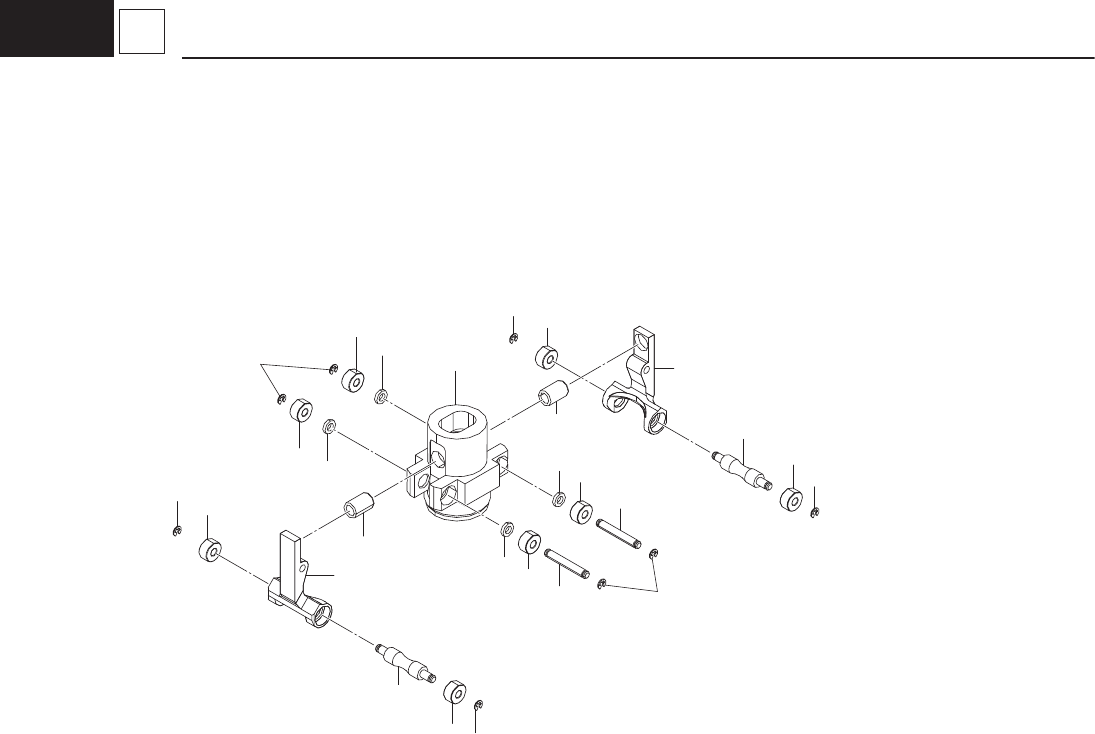

MULTI-FUNC. HEAD SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYB-M7112-00 1011DA1D BLOCK 1
2 KYB-M711B-00 216S1516 LEVER 2
3
KYB-M7132-00 222M1130 SPRING_COMP
2
4
KYB-M712U-00 216D0515 PIN_HINGE
2
5 KYB-M712S-00 216C0522 ROD 2
8 KYB-M712X-00 216L0120 RING 4
9 90933-02J681 222D0158 BEARING_RADIAL 8
10 90440-10J010 221K0115 CIRCLIP 8
– 172 –
G3
2006-009
7 Air Piping
614
See Fig. G3-3
Key No.12
See Fig. G3-3
Key No.49
See Fig. G3-4
Key No.77
See Fig. G3-4
Key No.78
613
615
601
From Main Body
Vacuum
From Main Body
602
602
602
613
602
612
614
611
