– 175 –

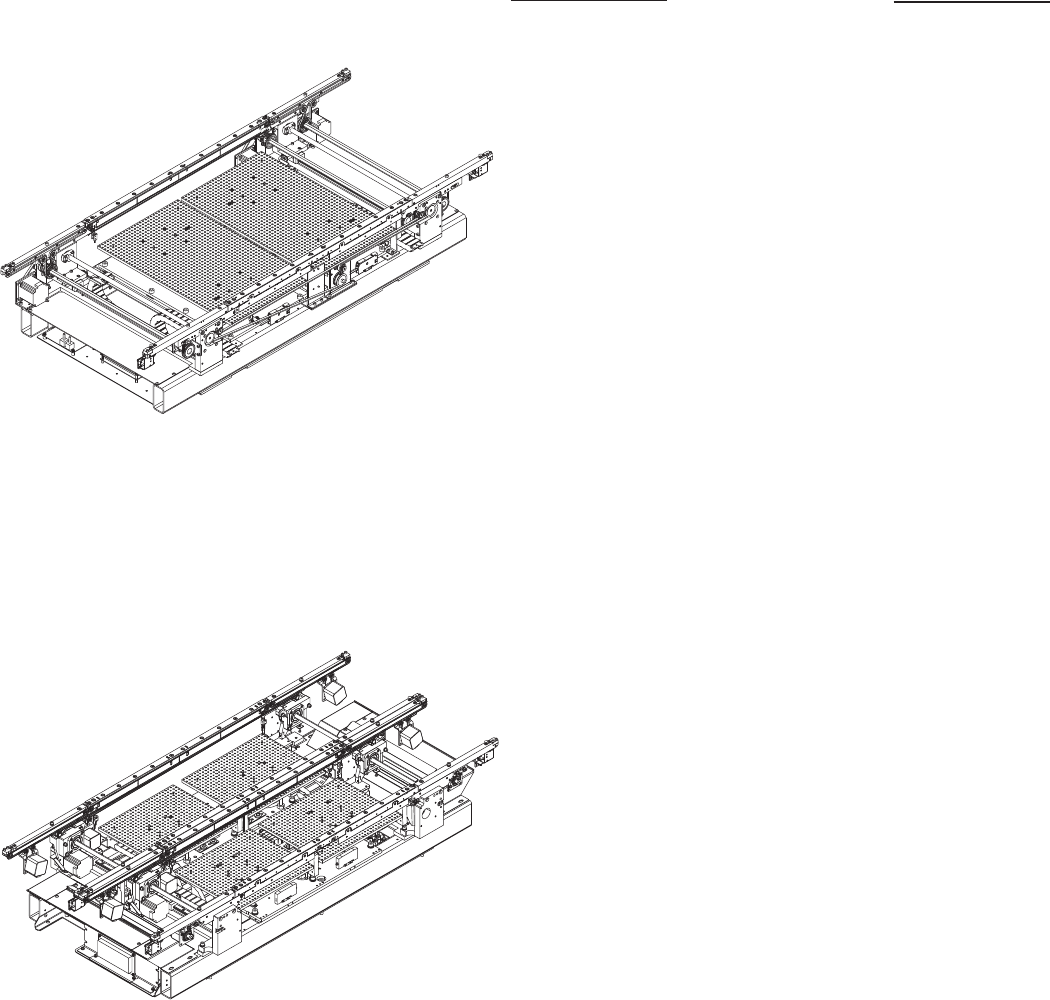

UNIT-7: CONVEYOR SECTION
CONTENTS
H1 SINGLE CONVEYOR
SECTION 176
1 S-Transfer 176
2 Bottom Base 178
3 Fixed Drive 180
4 Moved Drive 182
5 Conv L Section 184
6 Conv C Section 186
7 Conv R Section 188
8 Chute 1 190
9 Chute 2 192
10 L/R 194
11 Air Piping 196
12 Cable 198
13 Back-up Plate, Pin 200
14 Back-up Base R 202
15 Back-up Base L 204
H2 DUAL CONVEYOR
SECTION 206
1 Assy F-Base 206
2 Assy B-Base 208
3 Under Base Assy 210
4 Assy Fixed 212
5 L/R Fixed Assy 214
6 Chute Fixed Assy 216
7 Base 218
8 Chute 1 Assy 220
9 Chute 2 Assy 222
10 L/R Moved 1 Assy 224
11 L/R Moved 2 Assy 226
12 Assy Moved 1 (Transport) 228
13 Assy Moved 1 (Width Adjust) 230
14 Assy Moved 2 (Transport) 232
15 Assy Moved 2 (Width Adjust) 234
16 Assy Moved 3 (Transport) 236
17 Assy Moved 3 (Width Adjust) 238
18 Air Piping 240
19 Cable Left Unit 242
20 Cable Right Unit 244
– 176 –
H1
2006-009

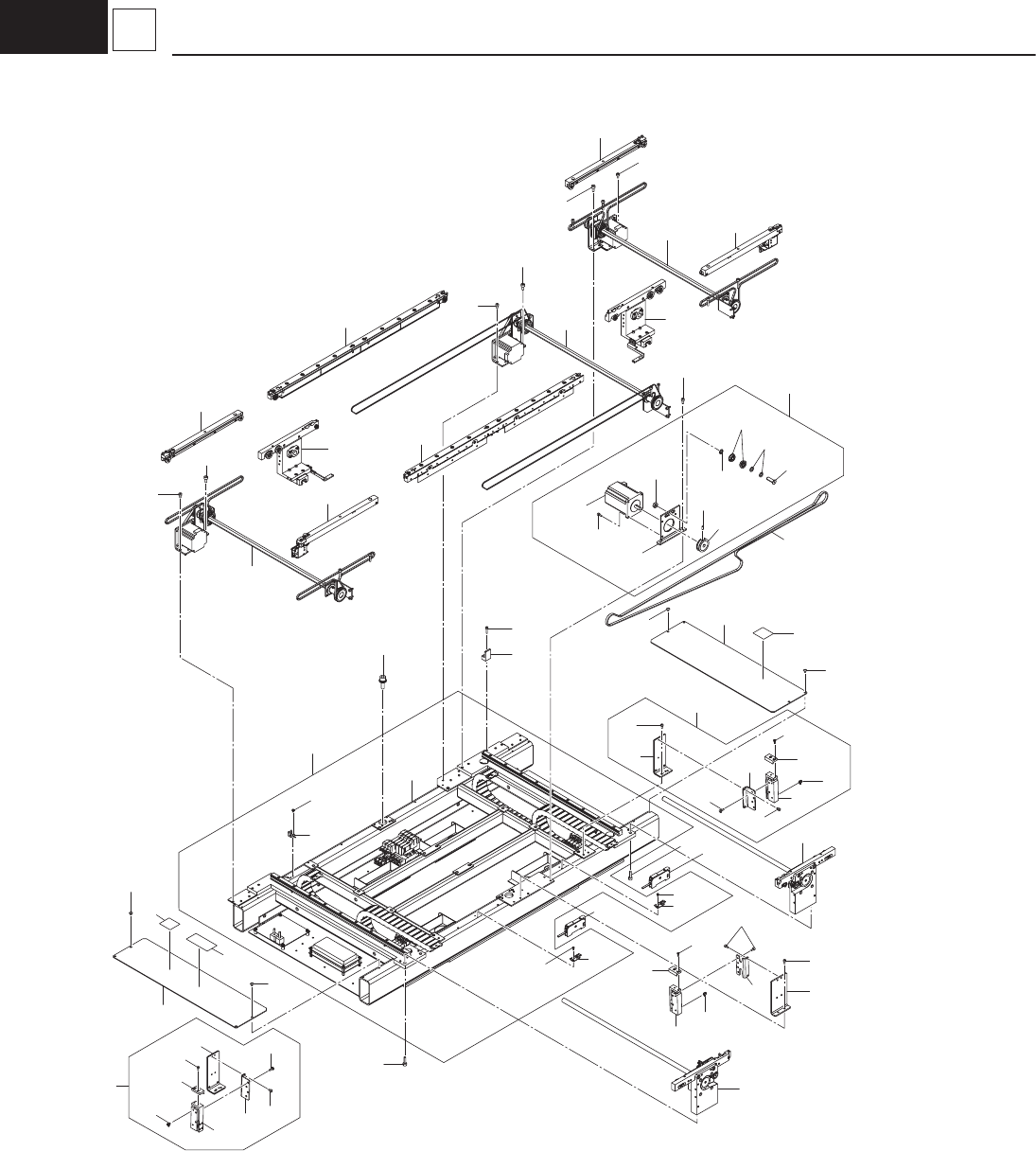

H1 SINGLE CONVEYOR SECTION
1 S-Transfer
8
32
33
32
10
7
2
36
27
16
29
26
35
22
33
34
49
47
48
9
34
18
19
34
42
44
20
21
31
31
35
35
22
23
28
9
17
14
15
30
44
42
17
15
41
43
40
37
33
33
4
7
10
25
38
25-01
25-09
25-07
25-02
25-08
25-05
25-05
25-04
25-06
25-03
6
8
13
1
5
3
32
30
45
46
16
48
49
47
13
30
15
17
– 177 –
SINGLE CONVEYOR SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYX-M9108-00 BOTTOM BASE ASSY. 1
2 KYX-M910C-00 CONV L ASSY. 1
3 KYX-M910D-00 CONV C ASSY. 1
4 KYX-M910E-00 CONV R ASSY. 1
5 KYX-M910F-00 CHUTE 1 ASSY. 1
6 KYX-M910G-00 CHUTE 2 ASSY. 1
7 KYX-M910H-00 L/R FIXED ASSY. 1
8 KYX-M910J-00 L/R MOVED ASSY. 1
9 KYX-M910K-00 MOVED ASSY. 1
10 KYX-M910L-00 MOVED ASSY. 1
13 KYB-M916J-10 1012230B ASSY-STOPPER-R 1
14 KYB-M916H-00 1012230A ASSY-STOPPER-L 1
15 KYB-M91CD-00 211G5843 BLOCK 2
16 KYX-M91BK-10 BRACKET,STOPPER1 1
17 $M-3ALU-3 225F0240 PIPE_FITTINGS 4
18 KYX-M91BV-00 BRACKET 1
19 KYX-M91CB-00 BRACKET 1
20 KYB-M916D-00 10122306 ASSY-FIBER-AMP 1
21 KYB-M916E-00 10122307 ASSY-FIBER-AMP 1
22 KYB-M911R-00 0917200F ASSY_NAMEPLATE 1
23 KYB-M91AN-00 101223A1 ASSY-CV-BU-NAME 1
25 KYX-M910R-00 MOTOR-W ASSY. 1
25-01 KYB-M913X-00 1007A007 MOTOR_STEPPING 1
25-02 KYX-M913L-00 BRACKET,MOTOR 1
25-03 KYA-M914V-00 1007A00J PULLEY_TIMING 1
25-04 90990-01J128 1007A018 BOLT,HEX.SOCKET HEAD 1
25-05 KYY-M914Y-00 COLLAR 3
25-06 90933-03J698 222D0118 BEARING_RADIAL 2
25-07 91312-04010 221AA017 BOLT,HEX.SOCKET HEAD 2
25-08 90990-02J027 221CA045 SCREW,SET 2
25-09 95302-08700 221FA014 NUT,HEXAGON 1
26 KYX-M914W-00 TIMING BELT 1
27 KYX-M915B-00 BLOCK 1
28 KYX-M912Y-00 COVER L 1
29 KYX-M9131-00 COVER R 1
30 91312-03008 221AA006 BOLT,HEX.SOCKET HEAD 4
31 91312-06020 221AA044 BOLT,HEX.SOCKET HEAD 4
32 91312-06012 221AA042 BOLT,HEX.SOCKET HEAD 6
33 91312-05008 221AA028 BOLT,HEX.SOCKET HEAD 6
34 91312-04008 221AA016 BOLT,HEX.SOCKET HEAD 10
35 90990-66J012 221E0532 SCREW,TRUSS HEAD 8
36 90112-10J03 221AA096 BOLT,HEX.SOCKET HEAD 6
37 91312-04016 221AA020 BOLT,HEX.SOCKET HEAD 2
38 91312-05010 221AA029 BOLT,HEX.SOCKET HEAD 2
40 KYX-M9109-00 UNDER BASE ASSY. 1
41 KYB-M916F-00 10122308 ASSY-CHUTE-ORG 1
42 97602-03312 221DA047 SCREW,PAN HEAD WW 2
43 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 4
44 KYB-M91DB-00 23G00312 BRACKET 2
45 KYX-M91BK-A0 STOPPER ASSY.R 1
46 KYX-M91BK-B0 STOPPER ASSY.L 1
47 KYX-M91BK-200 BRACKET,STOPPER2 1
48 90990-01J098 BOLT,HEX.SOCKET HEAD 2
49 91312-04006 BOLT,HEX.SOCKET HEAD 2
