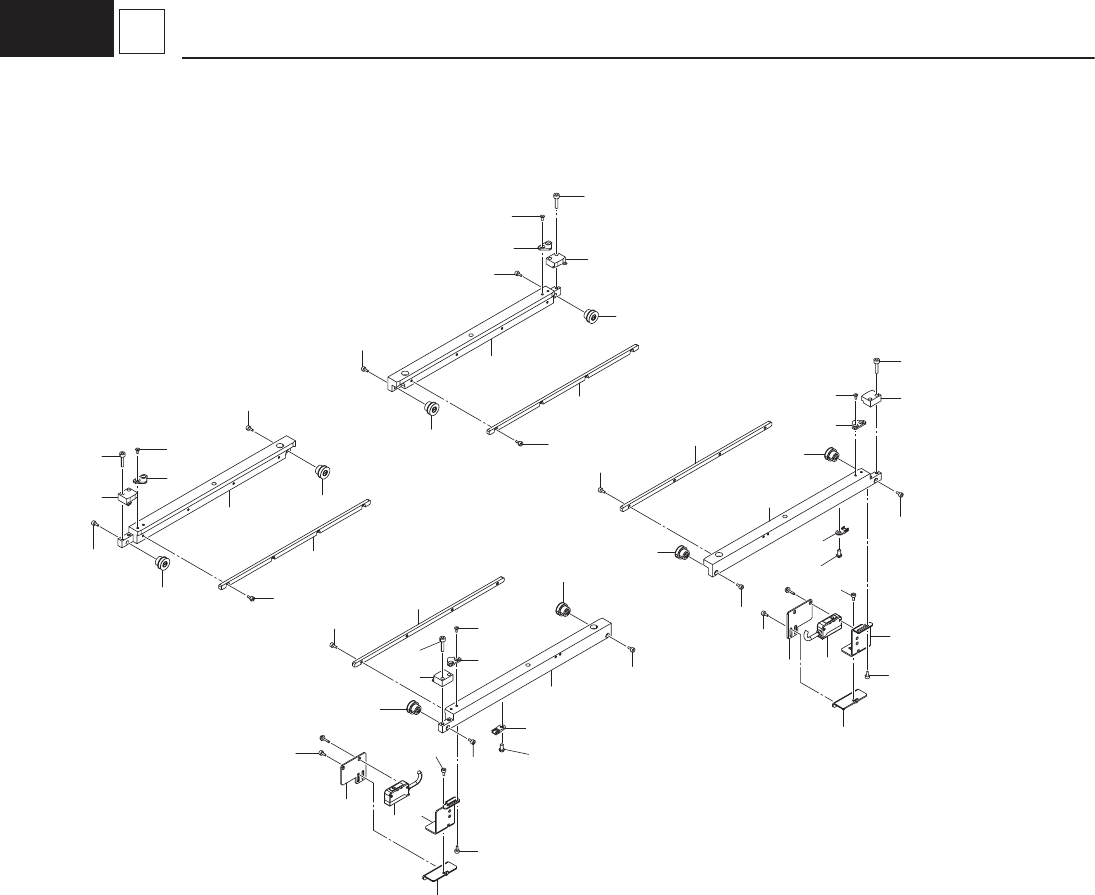

– 192 –
H1
2006-009
9 Chute 2
17
9
10
11
12
8
26
22
26
22
1
16
3
14
19
13
23
23
23
23
5
7
6
4
19
13
19
13
19
13
15
14
16
15
14
15
14
15
3
24
22
21
25
25
18
2
18
16
– 193 –
SINGLE CONVEYOR SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYX-M911E-00 FRAME,CONVEYOR 2C 1
2 KYX-M911H-00 PLATE 1
3 KYB-M91CV-00 223Q0663 PULLEY_TIMING 2
4 KYX-M917N-00 BRACKET,CRAMP 1R2L 1
5 KYX-M917P-00 BRACKET,CRAMP 1L2R 1
6 KYX-M917R-00 BRACKET,CRAMP 1CR2CL 1
7 KYX-M917S-00 BRACKET,CRAMP 1CL2CR 1
8 KYB-M91F1-00 226A0144 SEAL 8
9 KYB-M91CE-00 213A1378 SHAFT 8
10 KYB-M91EY-00 226A0074 SEAL 8
11 KYB-M91EX-00 226A0001 SEAL 8
12 KYB-M91CN-00 216Q0044 BUSH_LOCATE 8
13 KYB-M91CS-00 222M1297 SPRING_COMP 8
14 $M-3AU-3 225F0421 PIPE_FITTINGS 8
15 $M-3UT 225F0330 PIPE_FITTINGS 4
16 $M-3ALU-3 225F0240 PIPE_FITTINGS 4
17 90990-01J127 221A0431 BOLT,HEX.SOCKET HEAD 12
18 KYB-M917Y-00 1012C075 CHUTE_COVER 2
19 KYB-M9198-00 222C0133 GUIDE_SLIDE 8
21 90990-02J020 221C0001 SCREW,SET 8
22 KYB-M91C4-00 211E1117 SPACER 10
23 90990-01J129 221A0443 BOLT,HEX.SOCKET HEAD 8
24 KYB-M91E9-00 221D0201 MACHINE_SCREW 8
25 98702-03006 221DA106 SCREW,FLAT HEAD 4
26 90990-02J019 221CA026 SCREW,SET 2
