– 217 – DU AL CONVEY OR SE CT ION 2006-009 No. Part No. Part Name Qty . Detail Y amaha Hitachi 1 KYX-M9102-00 FRAME,CONVEYOR 2K 1 2 KYB-M91CV -00 223Q0663 PULLEY_TIMING 2 3 KYX-M91 1P-00 PLA TE 1 4 KYX-M91RH-00 BRACKET ,…

100%1 / 258
– 216 –
H2
2006-009

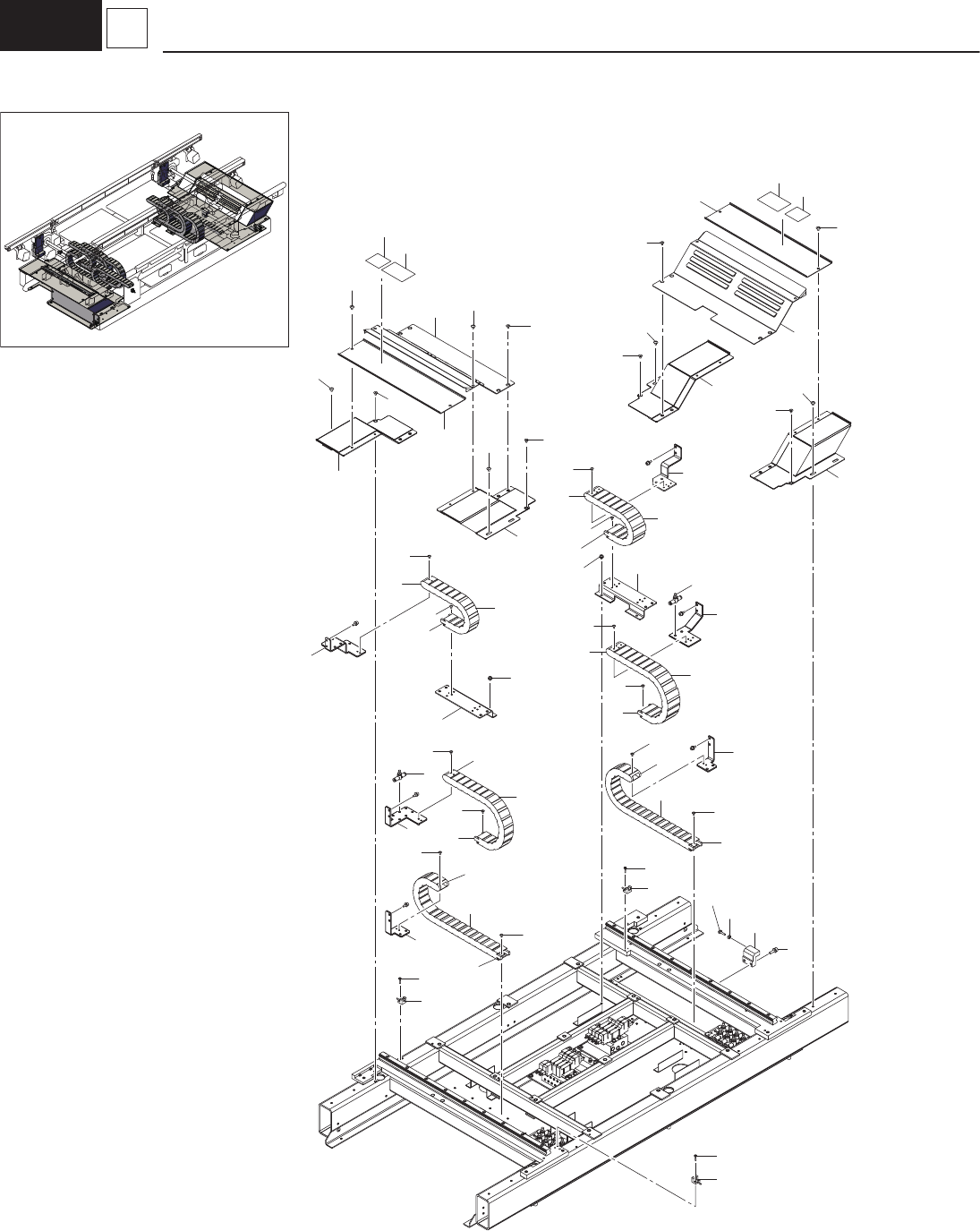

6 Chute Fixed Assy
26
2
30
31
9
9
9
2
10
11
12
8
10
11
12
8
10
33
14
33
32
30
15
36
15
36
7
6
5
4
27
27
27
27
27
25
24
35
35
27
27
17
17
18
17
18
19
17
18
20
19
19
28
21
22
29
34
23
19
17
19
18
27
13
16
13
16
13
16
13
16
37
14
11
12
8
10
11
12
8
3
26
39
38
1
– 217 –
DUAL CONVEYOR SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYX-M9102-00 FRAME,CONVEYOR 2K 1
2 KYB-M91CV-00 223Q0663 PULLEY_TIMING 2
3 KYX-M911P-00 PLATE 1
4 KYX-M91RH-00 BRACKET,CLAMP K2R 1
5 KYX-M918M-00 BRACKET,CLAMP K2CR 1
6 KYX-M918N-00 BRACKET,CLAMP K2CL 1
7 KYX-M918P-00 BRACKET,CLAMP K2L 1
8 KYB-M91F1-00 226A0144 SEAL 8
9 KYB-M91CE-00 213A1378 SHAFT 8
10 KYB-M91EY-00 226A0074 SEAL 8
11 KYB-M91EX-00 226A0001 SEAL 8
12 KYB-M91CN-00 216Q0044 BUSH_LOCATE 8
13 KYB-M9198-00 222C0133 GUIDE_SLIDE 8
14 KYB-M91DC-00 23G00316 SENSOR_PELEC 2
15 KYB-M91C4-00 211E1117 SPACER 8
16 KYB-M91CS-00 222M1297 SPRING_COMP 8
17 $M-3AU-3 225F0421 PIPE_FITTINGS 8
18 $M-3UT 225F0330 PIPE_FITTINGS 4
19 $M-3ALU-3 225F0240 PIPE_FITTINGS 6
20 KYB-M917D-00 101223BP ASSY-STOPPER-LB 1
21 KYB-M91CD-00 211G5843 BLOCK 1
22 KYB-M913V-00 0996C105 BRACKET 1 L-R
23 KYB-M91MN-00 0996C10Y BRACKET 1 R-L
24 KYX-M913D-00 CHUTE_COVER 1
25 KYX-M913E-00 CHUTE_COVER 1
26 90990-01J127 221A0431 BOLT,HEX.SOCKET HEAD 12
27 90990-01J129 221A0443 BOLT,HEX.SOCKET HEAD 8
28 91312-03008 221AA006 BOLT,HEX.SOCKET HEAD 2
29 91312-04008 221AA016 BOLT,HEX.SOCKET HEAD 2
30 91312-04020 221AA021 BOLT,HEX.SOCKET HEAD 2
31 91312-05020 221AA032 BOLT,HEX.SOCKET HEAD 1
32 91312-05025 221AA033 BOLT,HEX.SOCKET HEAD 1
33 90167-02J206 221DA102 SCREW,FLAT HEAD 4
34 98702-04008 221DA114 SCREW,FLAT HEAD 2
35 98702-03006 221DA106 SCREW,FLAT HEAD 4
36 90990-02J020 221C0001 SCREW,SET 8
37 90990-02J034 221C2001 SCREW,SET 8
38 92902-05200 221HA105 WASHER,PLAIN 4
39 92902-05100 221HA005 WASHER,SPRING 3
– 218 –
