– 220 –
H2
2006-009

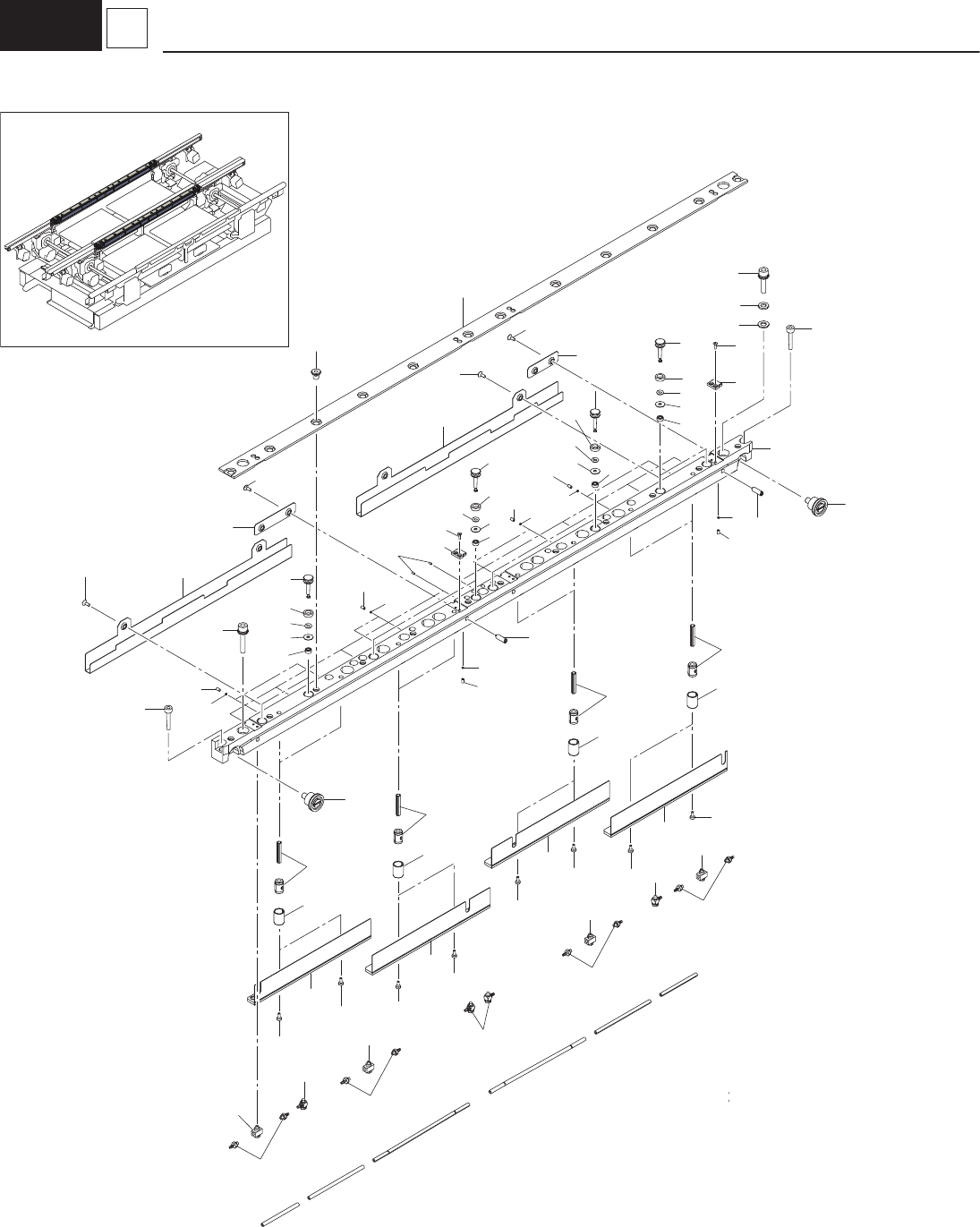

8 Chute 1 Assy
24
3
22
30
27
26
34
33
2
2
13
25
20
19
19
21
19
19
21
20
20
21
20
25
25
25
25
25
25
25
13
18
13
13
7
6
5
4
14
14
17
31
17
31
9
10
11
12
8
9
10
11
12
8
9
10
28
26
11
12
8
9
12
11
10
8
31
26
17
31
17
31
17
17
14
30
32
14
16
23
15
29
29
29
29
18
18
18
1
– 221 –
DUAL CONVEYOR SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYX-M9101-00 FRAME,CONVEYOR 13 1
2 KYB-M91CV-00 223Q0663 PULLEY_TIMING 2
3 KYX-M911P-00 PLATE 1
4 KYX-M91GS-00 BRACKET,CLAMP 13L 1
5 KYX-M91GT-00 BRACKET,CLAMP 13CL 1
6 KYX-M91GU-00 BRACKET,CLAMP 13CR 1
7 KYX-M91GV-00 BRACKET,CLAMP 13R 1
8 KYB-M91F1-00 226A0144 SEAL 8
9 KYB-M91CE-00 213A1378 SHAFT 8
10 KYB-M91EY-00 226A0074 SEAL 8
11 KYB-M91EX-00 226A0001 SEAL 8
12 KYB-M91CN-00 216Q0044 BUSH_LOCATE 8
13 KYB-M9198-00 222C0133 GUIDE_SLIDE 8
14 KYB-M91GW-00 23G00315 SENSOR_PELEC 2
15 KYB-M913B-00 0948C10J CHUTE_COVER 1
16 KYB-M913C-00 0948C10K CHUTE_COVER 1
17 KYB-M91C4-00 211E1117 SPACER 10
18 KYB-M91CS-00 222M1297 SPRING_COMP 8
19 $M-3AU-3 225F0421 PIPE_FITTINGS 8
20 $M-3UT 225F0330 PIPE_FITTINGS 4
21 $M-3ALU-3 225F0240 PIPE_FITTINGS 4
22 KYX-M91A6-00 COVER 1
23 KYX-M91A8-00 COVER 1
24 90990-01J127 221A0431 BOLT,HEX.SOCKET HEAD 12
25 90990-01J129 221A0443 BOLT,HEX.SOCKET HEAD 8
26 91312-04020 221AA021 BOLT,HEX.SOCKET HEAD 2
27 91312-05020 221AA032 BOLT,HEX.SOCKET HEAD 1
28 91312-05025 221AA033 BOLT,HEX.SOCKET HEAD 1
29 98702-03006 221DA106 SCREW,FLAT HEAD 8
30 90167-02J206 221DA102 SCREW,FLAT HEAD 4
31 90990-02J020 221C0001 SCREW,SET 10
32 90990-02J034 221C2001 SCREW,SET 8
33 92902-05200 221HA105 WASHER,PLAIN 2
34 92902-05100 221HA005 WASHER,SPRING 2
– 222 –
H2
2006-009

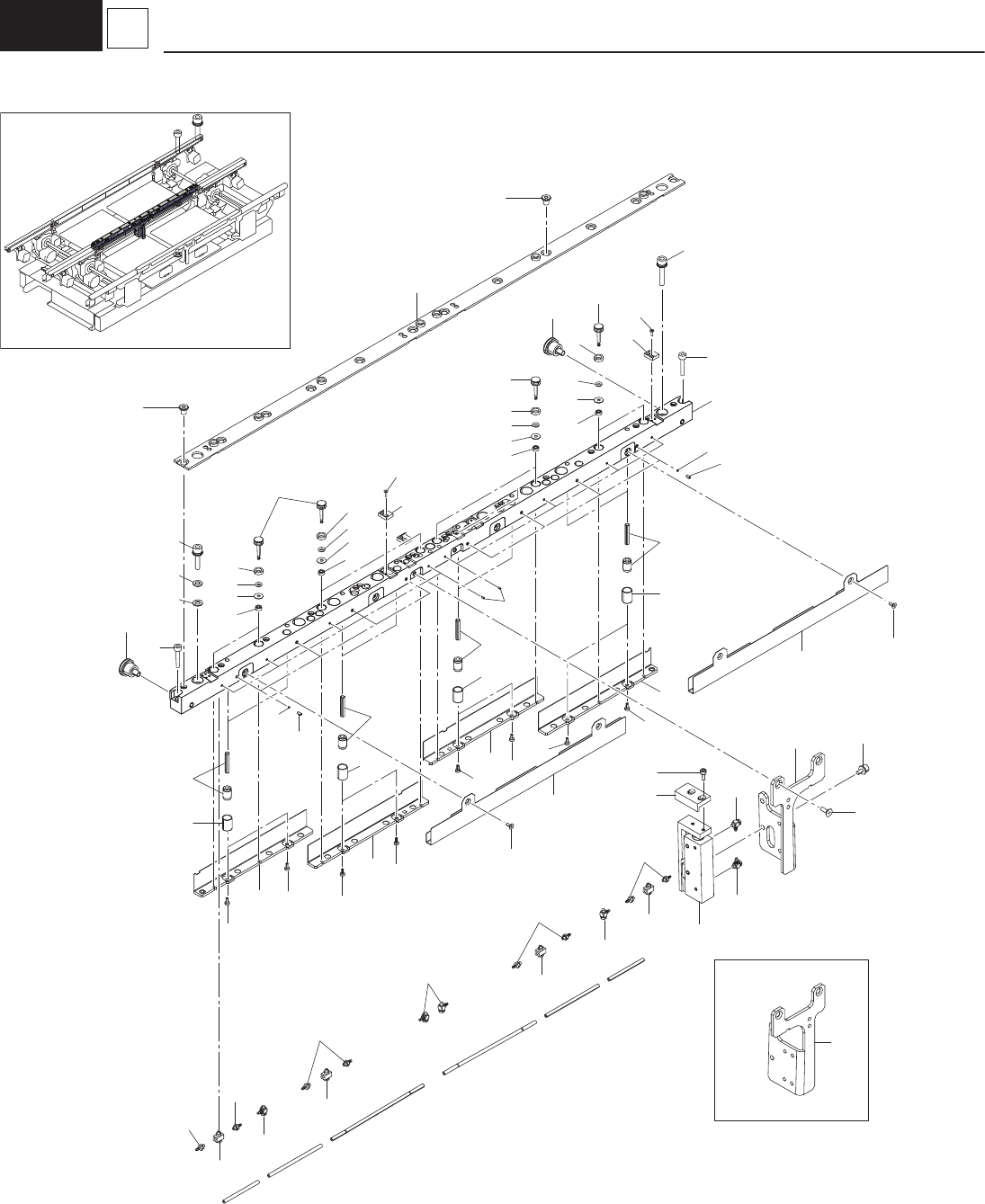

9 Chute 2 Assy
26
2
30
9
9
9
2
10
11
12
8
10
11
12
8
10
35
14
35
32
30
15
33
15
33
7
6
5
4
27
27
27
27
27
25
24
36
36
27
27
17
17
18
17
18
19
17
18
20
19
19
28
21
22
29
37
23
19
17
19
18
27
13
16
13
16
13
16
13
16
34
14
11
12
8
10
11
12
8
3
26
39
31
38
1
