– 88 –
E1
2006-009

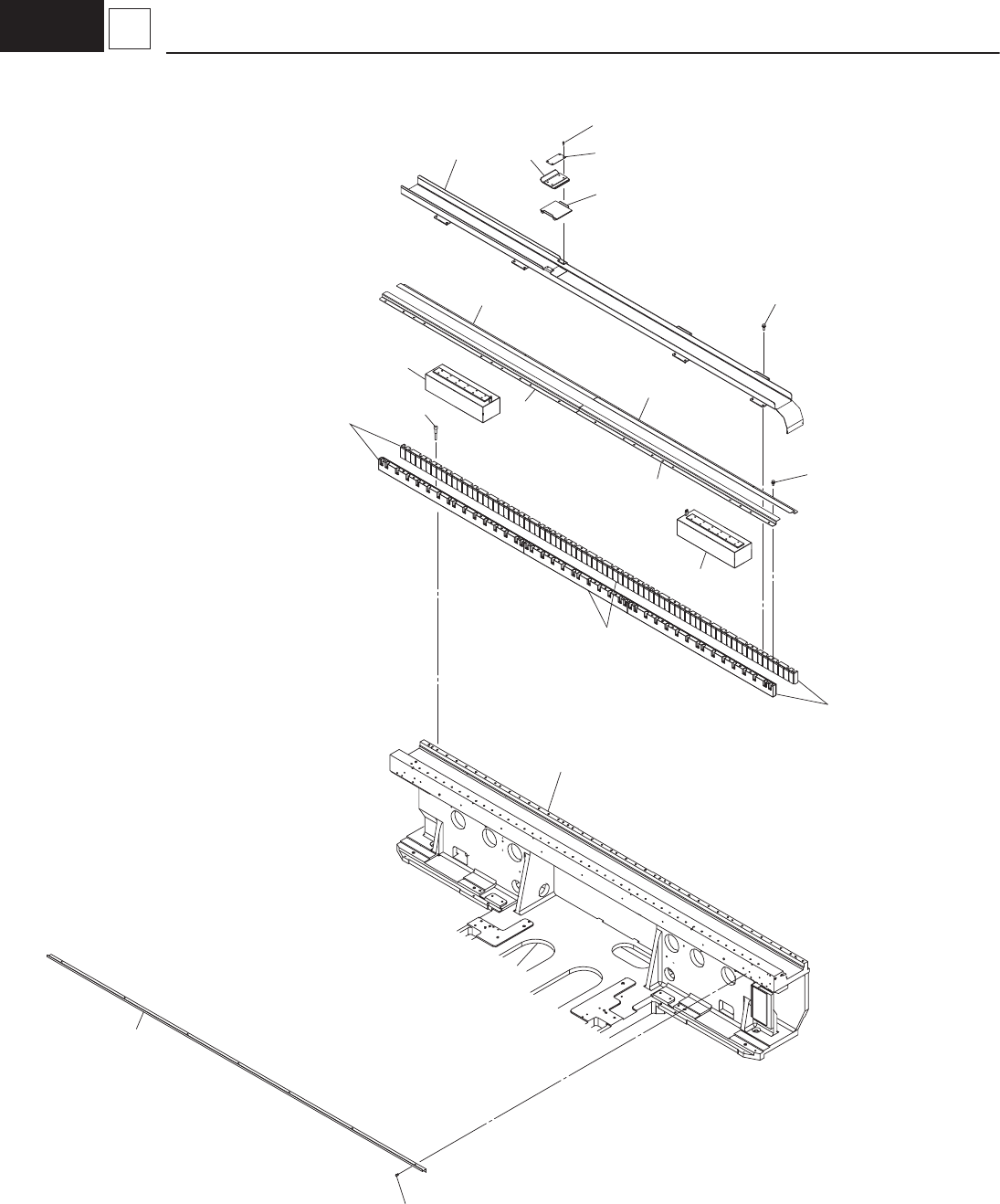

2 Y Axis Base
104
139
104
109
105
108
103
103
108
107
107
118
122
123
124
142
141
144
143
See Fig D1-1
Key No.2,3
– 89 –
BEAM SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
103 KYB-M260D-00 0914DA0Y Y_MOTOR 4
104 KYB-M260B-00 0914DA0W Y_MAG_672 4
105 KYB-M260C-00 0914DA0X Y_MAG_480 2
107 KYB-M2208-00 1010DC4B COVER_MAGNET_Y1 4
108 KYB-M2209-00 1010DC4C COVER_MAGNET_Y2 4
109 KYB-M260L-00 211FD946 BRACKET 2
118 KYX-M2602-00 BRACKET,Y-CABLE 2
122 KYX-M260W-00 BRACKET,Y-BA-T2 2
123 KYX-M260G-00 Y_CBLFIX_BB_T2 2
124 KYX-M2612-00 PLATE,Y-CABLE FIX 2 2
139 91312-06035 221AA047 BOLT HEX,SOCKET HEAD 176 M6L35
141 90990-66J017 221DA221 SCREW,TRUSS HEAD 20 TRS M5L8
142 90990-66J013 221DA208 SCREW,TRUSS HEAD 14 TRS M4L8
143 91312-05012 221AA030 BOLT,HEX.SOCKET HEAD 8 M5L12
144 91312-04010 221AA017 BOLT,HEX.SOCKET HEAD 8 M4L10
– 90 –
E1
2006-009
2 Y Axis Base
109
122
118
107
108
104
105
143
144
141
139
142
123
124
104
108
107
103
103
B2201
B2203
See Fig D1-1
Key No.2,3
