FEEDER W 44c 2/3 フィー ダ W4 4c 2/ 3 AB10423 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA9ND0 0 1 SHAFT シャフト 2 AA56D0 3 1 SHAFT シャフト 3 H4450 A 3 BEARING , MINIATURE ベアリング ミニ…
44
46
39
47
45
2
4
5
6
3
10
8
12
12
13
14
15
18
22
24
26
30
34
35
36
37
31
32
33
27
7
9
10
9
7
58
57
57
57.1
58
58
58
48
48.1
50
49
51
51
28
29
40
43
42
42
38
40
58
41
52
3
3
1
58
59
60
61
79
88
71
72
73
79
80
80
80
80
81
81
82
81
82
82
83
83
85
86
87
87
89
89
90
91
92
62
63
63
66
67
68
69
69
70
74
75
76
77
78
64
65
65
65
80
80
83
ࣇ࣮ࢲ:F

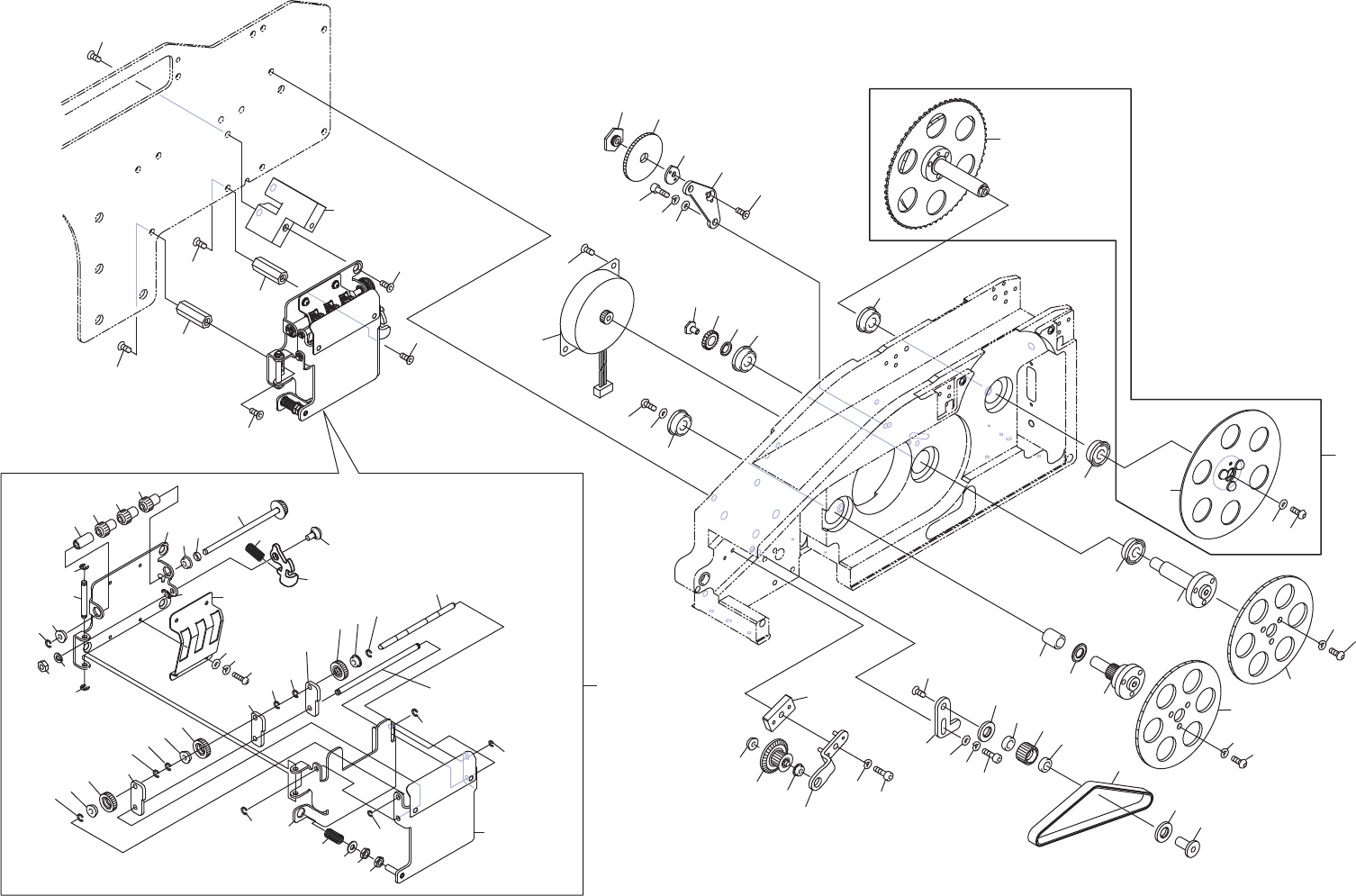

FEEDER W44c 2/3
AB10423
108
PTS- FI FEEDER- 16. 1
FEEDER W44c 2/3
フィーダ W44c 2/3
AB10423
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA9ND00 1 SHAFT
シャフト
2 AA56D03 1 SHAFT
シャフト
3 H4450A 3 BEARING, MINIATURE
ベアリング ミニチュア
DDLF-1480ZZ
4 AA56B03 1 SHAFT
シャフト
5 K5255T 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
6 W1042A 1 WASHER, FLAT
ワッシャ 平
4W- 3
7 PM13302 2 GEAR
ギヤ
8 PM18163 1 SHAFT
シャフト
9 K5255T 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
10 W1021A 6 WASHER, LOCK
ワッシャ スプリング
3M/M
12 H4449A 2 BEARING, MINIATURE
ベアリング ミニチュア
LF-1360ZZ
13 PM13263 1 SPACER
スペーサ
14 PM04233 1 GEAR
ギヤ
15 2MDLFC007100 1 BOLT, HEX
ボルト 六角
18 AA3KB05 1 SHAFT
シャフト
22 PM12402 1 COLLAR
カラー
24 PM85592 1 SPACER
スペーサ
26 K5255T 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006
27 W1042A 1 WASHER, FLAT
ワッシャ 平
4W- 3
28 AA01810 1 MOTOR, STEPPING
モータ ステッピング
29 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
30 2MDLFC002700 1 PLATE
プレート
31 H5276A 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
32 W1021A 2 WASHER, LOCK
ワッシャ スプリング
3M/M
33 W1040R 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(1W-3)(3ｶｸﾛ)
34 2MDLFC002800 1 PLATE
プレート
35 PM13541 1 GEAR
ギヤ
36 PM13552 1 PIN
ピン
37 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
38 PM90792 1 PIN
ピン
39 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
40 PJ00183 2 SPACER
スペーサ
41 H45732 1 BELT, TIMING
ベルト タイミング
204-2GT-6
42 H44516 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-850ZZ
43 PM60181 1 PULLEY, TIMING
プーリ タイミング
44 PB57462 1 PLATE
プレート
45 H5276A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
46 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
47 W1042A 1 WASHER, FLAT
ワッシャ 平
4W- 3
48 AA3BT02 1 BKT
ＢＫＴ
48.1 PM91882 1 SPACER
スペーサ
49 H5276A 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010
50 W1021A 1 WASHER, LOCK
ワッシャ スプリング
3M/M
51 H4569A 2 BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
52 AA3ER04 1 GEAR
ギヤ
57 PM85602 2 SPACER
スペーサ
57.1 PM97105 1 BLOCK
ブロック
58 K5357M 7 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
59 2ADLFC006502 1 GEAR
ギヤ
60 2MDLFC015502 1 BKT
ＢＫＴ
61 H2046A 1
109
PTS- FI FEEDER- 16. 1
FEEDER W44c 2/3
フィーダ W44c 2/3
AB10423
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
62 S66918 1 CIR-CLIP
サークリップ
ST-EW-2(ｽﾃﾝﾚｽ)
63 H4569A 2 BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
64 PJ09681 1 COLLAR
カラー
65 PM91102 3 GEAR
ギヤ
66 PM00EM2 1 SPACER
スペーサ
67 2ADLFC005001 1 GEAR
ギヤ
68 2MDLFB010300 1 PIN, PIVOT
ピン 支点
69 S66918 2 CIR-CLIP
サークリップ
ST-EW-2(ｽﾃﾝﾚｽ)
70 2MDLFC014901 1 SCRAPER
スクレーパ
71 K62956 4 SCREW, C/R PAN
小ネジ 十穴鍋
M02X002.5 0ﾊﾞﾝ3ｼｭ(ｽﾃﾝﾚｽ)
72 W1105A 4 WASHER, LOCK
ワッシャ スプリング
2M/M(ｽﾃﾝﾚｽ)
73 W1107A 4 WASHER, FLAT
ワッシャ 平
2M/MX0.3X4.3(ｽﾃﾝﾚｽ)
74 2MDLFB025202 1 HOOK
フック
75 2MDLFB024302 1 PIN
ピン
76 N10761 1 NUT, HEX
ナット 六角
M03(ｽﾃﾝﾚｽ)
77 W1021C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(ｽﾃﾝﾚｽ)
78 2MDLFC007001 1 SPRING
スプリング
79 S10190 2 CIR-CLIP
サークリップ
ST-EW-1.5(ｽﾃﾝﾚｽ)
80 S66918 6 CIR-CLIP
サークリップ
ST-EW-2(ｽﾃﾝﾚｽ)
81 H4569A 3 BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
82 PJ08591 3 GEAR
ギヤ
83 2MDLFC014701 3 SCRAPER
スクレーパ
85 PM93943 1 PIN
ピン
86 2MDLFC006700 1 PIN, PIVOT
ピン 支点
87 S66918 2 CIR-CLIP
サークリップ
ST-EW-2(ｽﾃﾝﾚｽ)
88 2MDLFC015202 1 LEVER
レバー
89 N1076C 2 NUT, HEX
ナット 六角
M03 P=0.5 3ｼｭ(ｽﾃﾝﾚｽ)
90 W1038R 1 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(ｽﾃﾝﾚｽ)
91 2MDLFC006901 1 SPRING
スプリング
92 2MDLFC015301 1 BKT, PIVOT
ＢＫＴ 支点
