このページはブランクページです
This page is intentionally blank.
此页是空白页
137
PTS- FI FEEDER- 16. 1
21
5
6
15
5
5
6
7
22
9
10
11
12
8
22
4
4
4
3
4
4
15
16
15
16
14
14
1
2
࣮ࣜࣝ࣍ࣝࢲ:࢖ࣥࢳ

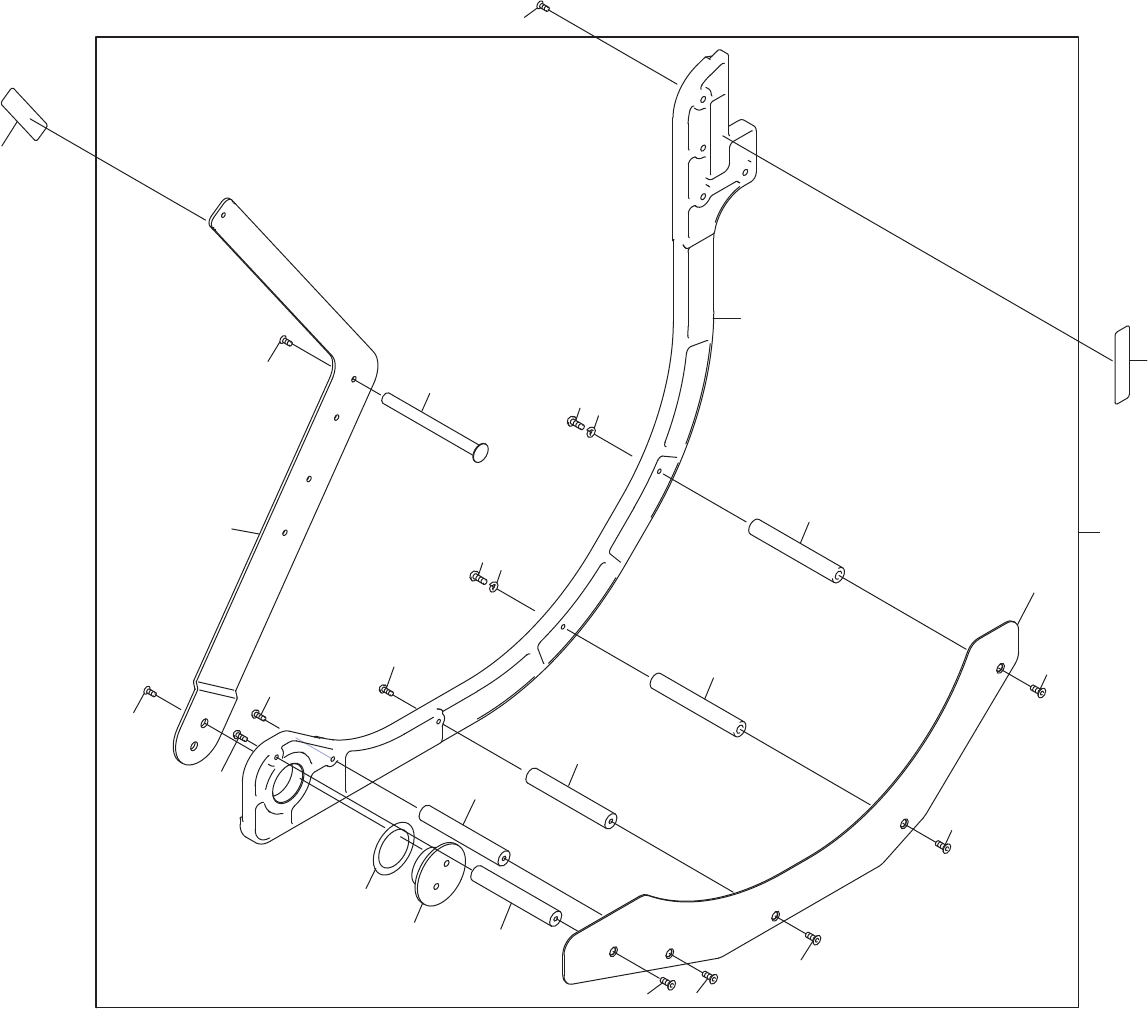

REEL HOLDER W72 15inch
AA2GM09
138
PTS- FI FEEDER- 16. 1
REEL HOLDER W72 15inch
リール ホルダ W72 15インチ
AA2GM09
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA2GM09 1 HOLDER, REEL
ホルダ　リール
2 2MDLFB016900 1 HOLDER, REEL
ホルダ　リール
3 2MDLFB016800 1 RETAINER, REEL
押え　リール
4 K5357M 5 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X006
5 PM36841 3 SPACER
スペーサ
6 K5256K 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X015
7 PB08305 1 ARM
アーム
8 K5359E 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008
9 PM22363 1 PIN
ピン
10 K5357T 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008
11 PM45091 1 PIN, PIVOT
ピン　支点
12 W1007H 1 WASHER
ワッシャ
WW-26 ｳｪｰﾌﾞﾜｯｼｬ
14 PM011G1 2 SPACER
スペーサ
15 K5256E 3 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X010
16 W1021A 2 WASHER, LOCK
ワッシャ　スプリング
3M/M
21 PZ27762 4 BOLT
ボルト
22 PX02062 2 SEAL, BAR CODE
シール　バーコード
unit serial number
139
PTS- FI FEEDER- 16. 1
