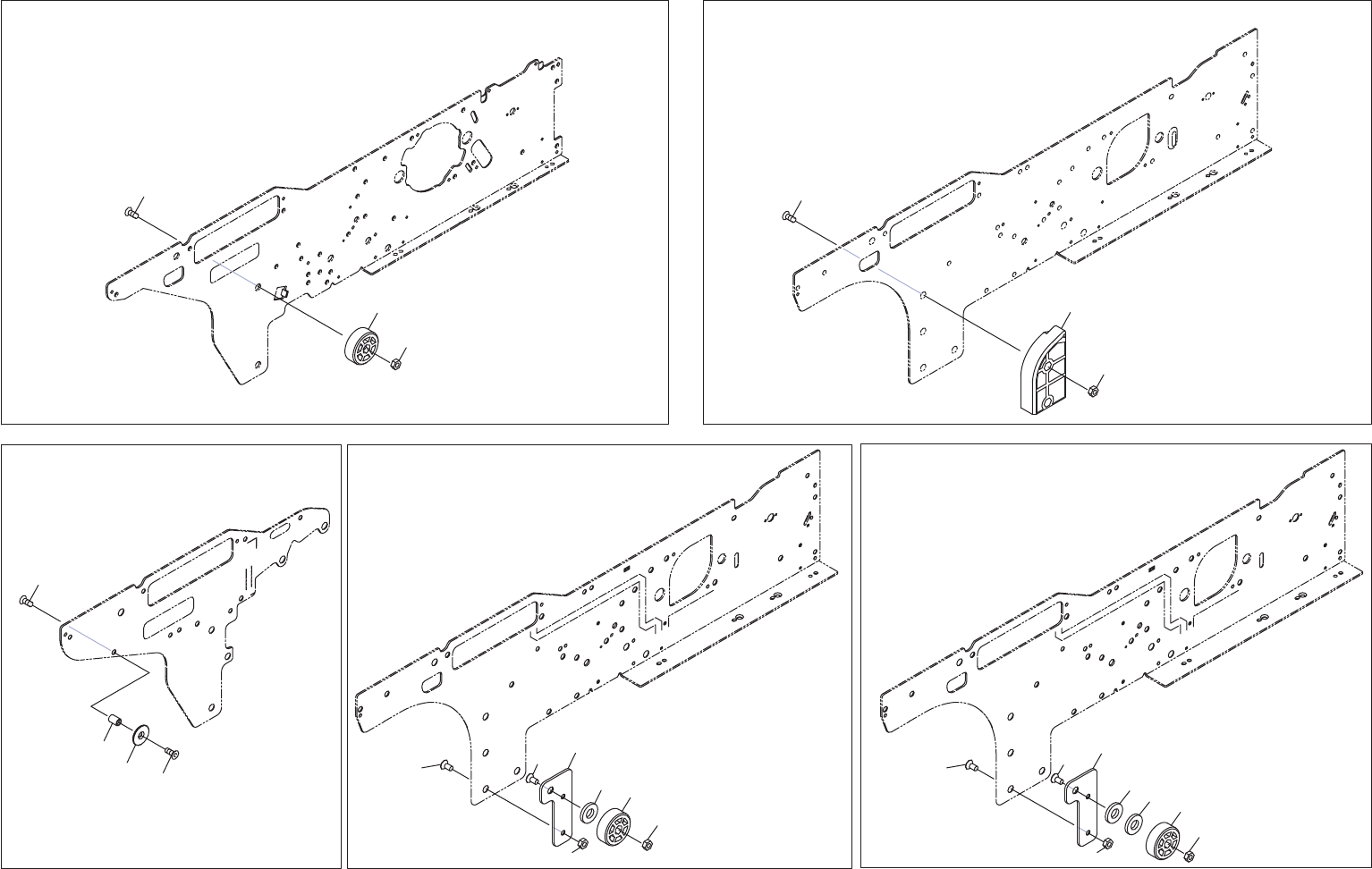

PARTS for BUCKET TYPE REEL HOLDER
166
PTS- FI FEEDER- 16. 1
PARTS for BUCKET TYPE REEL HOLDER
バケットタイプリールホルダ専用部品
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 PH01315 1 ROLLER
ローラ
2 2MDLFA159400 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
3 N1079B 1 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
11 PH01324 1 GUIDE
ガイド
12 2MDLFB026600 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
13 N1079B 1 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
21 2MDLFA081900 1 PIN
ピン
22 2MDLFA082001 2 PLATE
プレート
23 K65003 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3ｶ ｼﾛ)
31 2MDLFB026000 1 BKT, SUPPORT
ＢＫＴ　支え
32 N1079B 2 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
33 K69488 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3ｶ ｼﾛ)　SL-250ｼｮﾘ
34 PH01315 1 ROLLER
ローラ
35 K70356 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X012 (3ｶ ｼﾛ) SL-250ｼｮﾘ
36 W1108G 1 WASHER, FLAT
ワッシャ　平
4W-8(3ｶ ｼﾛ)
37 N1079B 1 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
41 2MDLFB026000 1 BKT, SUPPORT
ＢＫＴ　支え
42 N1079B 2 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
43 K69488 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3ｶ ｼﾛ)　SL-250ｼｮﾘ
44 PH01315 1 ROLLER
ローラ
45 2MDLFB026700 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
46 W1108G 2 WASHER, FLAT
ワッシャ　平
4W-8(3ｶ ｼﾛ)
47 N1079B 1 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
167
PTS- FI FEEDER- 16. 1
5
6
7
8
8
9
10
11
9
10
11
20
1
2
2
3
3
4
4
3
3
4
4
5
6
7
UK02211
ࣇ࢕࣮ࢲࢫࢱࣥࢻ

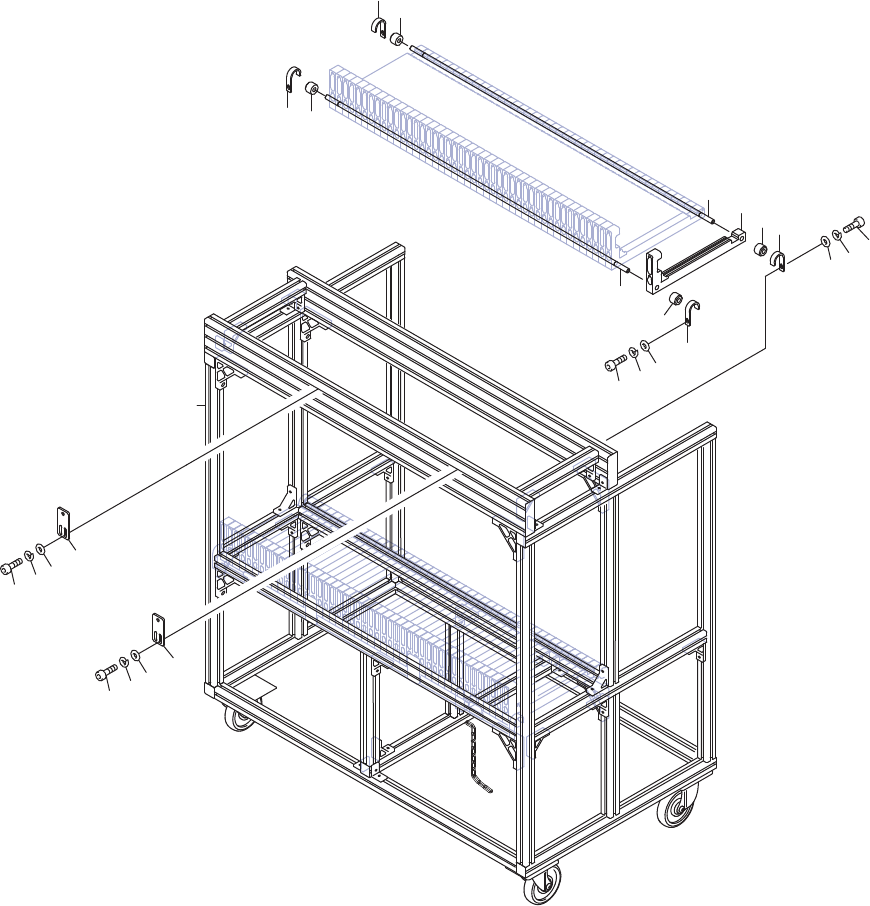

FEEDER STAND
