PTS-FIFEEDER-16.1 - 第26页
C C B B F F D D Ref.2/ F F K K Ref.2/ N N B B N N C C P P Q Q Q Q P P 1 24 28 35 36 41 42 44 45 46 47 51 60 61 63.1 64 64 65 66 67 68 69 70 71 72 72 73 74 75 77 78 79 80 81 82 83 58 85 86 87 63 8 9 62 62.1 73.1 76 43 37 …
REEL HOLDER W04b,W04f 7inch
リール ホルダ W04b,W04f 7インチ
AA7ZM13
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA7ZM13 1 HOLDER, REEL
ホルダ リール
2 PM048F1 1 SLIDER
スライダ
3 PT01740 2 STOPPER
ストッパ
4 PH01437 1 SLIDER
スライダ
5 PP02254 1 PLATE, RETAINING
プレート 押え
6 K5169N 4 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X008(ｽﾃﾝﾚｽ)
7 N1079E 4 NUT, HEX
ナット 六角
M02(3ｶ ｼﾛ)
8 PP02241 1 JAW
爪
9 PZ27731 1 SPRING
スプリング
10 PM00KH2 3 PIN
ピン
11 PP02161 1 PLATE, SIDE
プレート サイド
12 PX08540 1 SEAL
シール
13 PJ22792 1 ROLLER
ローラ
13.1 H4445D 1 BEARING, MINIATURE
ベアリング ミニチュア
LF-1060ZZ
14 PM0D3X1 1 PIN
ピン
15 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
16 PB02KZ4 1 PLATE, SIDE
プレート サイド
17 K5357L 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
18 PH01492 2 ROLLER
ローラ
19 PM97983 2 PIN
ピン
20 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
21 PH01415 1 ARM
アーム
22 PZ34281 1 SPRING, TORSION
スプリング ネジリ
23 PM04LS3 1 PIN, PIVOT
ピン 支点
24 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
25 PH01424 1 BKT, SLIDE
ＢＫＴ スライド
26 N1079B 2 NUT, HEX
ナット 六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
31 2MDLFA159400 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
32 PX09171 4 SEAL, BAR CODE
シール バーコード
W04b, unit serial number
33 2MDLFA067300 4 SEAL, BAR CODE
シール バーコード
W04f, unit serial number
25
PTS- FI FEEDER- 16. 1
CC
BB
FF
DD
Ref.2/
FF
KK
Ref.2/
NN
BB
NN
CC
PP
QQ
QQ
PP
1
24
28
35
36
41
42
44
45
46
47
51
60
61
63.1
64
64
65
66
67
68
69
70
71
72
72
73
74
75
77
78
79
80
81
82
83
58
85
86
87
63
8
9
62
62.1
73.1
76
43
37
38
37
38
7
5
12
17
18
10
49
4
2
31
32
34
29
30
19
20
21
22
23
25
26
27
ࣇ࣮ࢲ:F

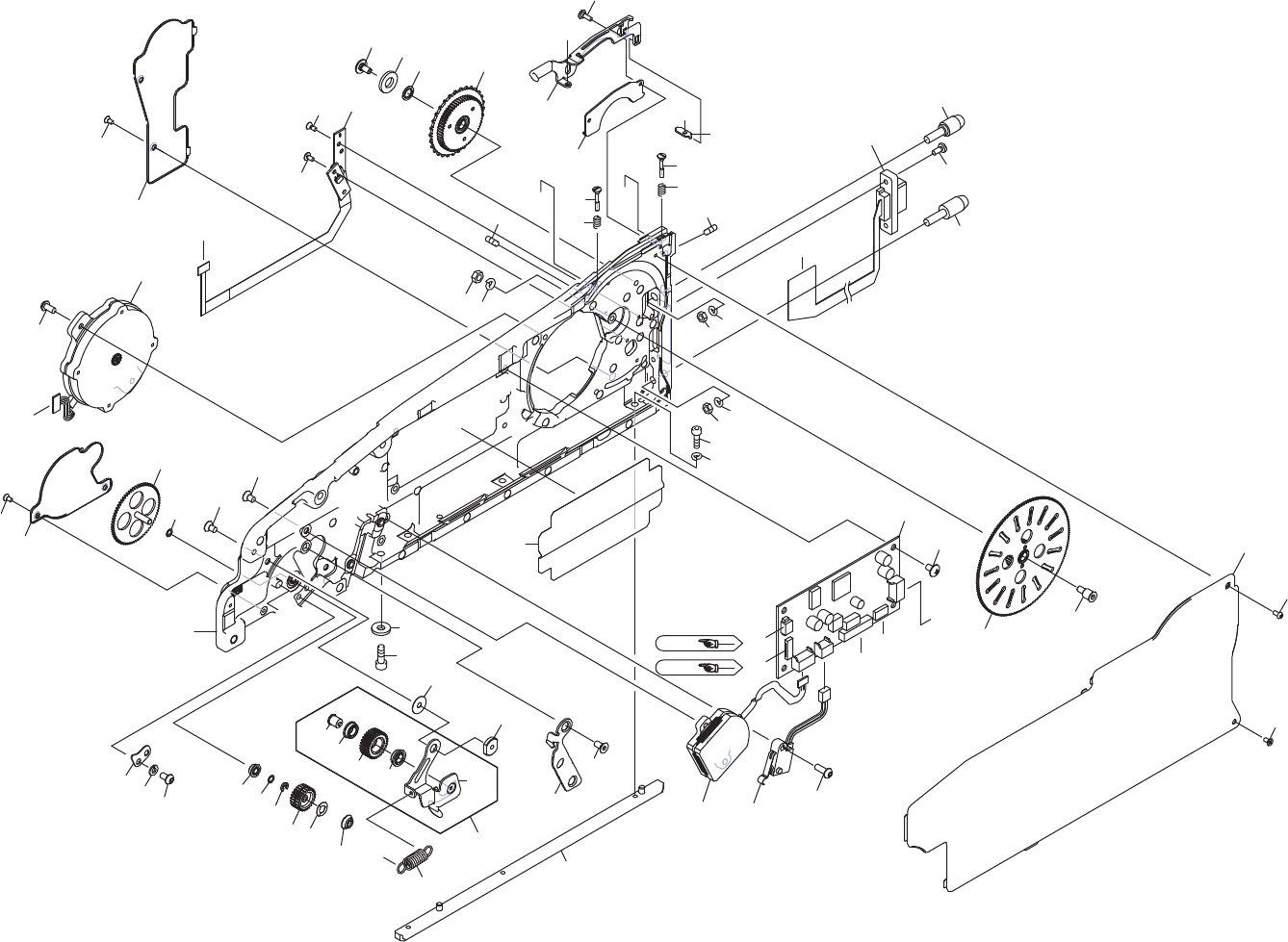

FEEDER W08c 1/2
AB09930
26
PTS- FI FEEDER- 16. 1
FEEDER W08c 1/2
フィーダ W08c 1/2
AB09930
