REEL HOLDER (CASE TYPE) W08c 7inch リール ホル ダ (ケ ースタ イプ ) W08c 7イン チ AA5NC14 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA5NC1 4 1 HOLDE R, REEL ホルダ リール 2 PM048F 1 1 SLIDER …
18
12
10
7
19
10
11
23
21
3
2
6
5
15
3
8
4
22
16
24
19
9
18
25
10
17
17
17
17
17
17
20
20
20
20
24
26
31
32
32
32
13
14
13.1
1
32
࣮ࣜࣝ࣍ࣝࢲࢣ࣮ࢫࢱࣉ:Fࣥࢳ

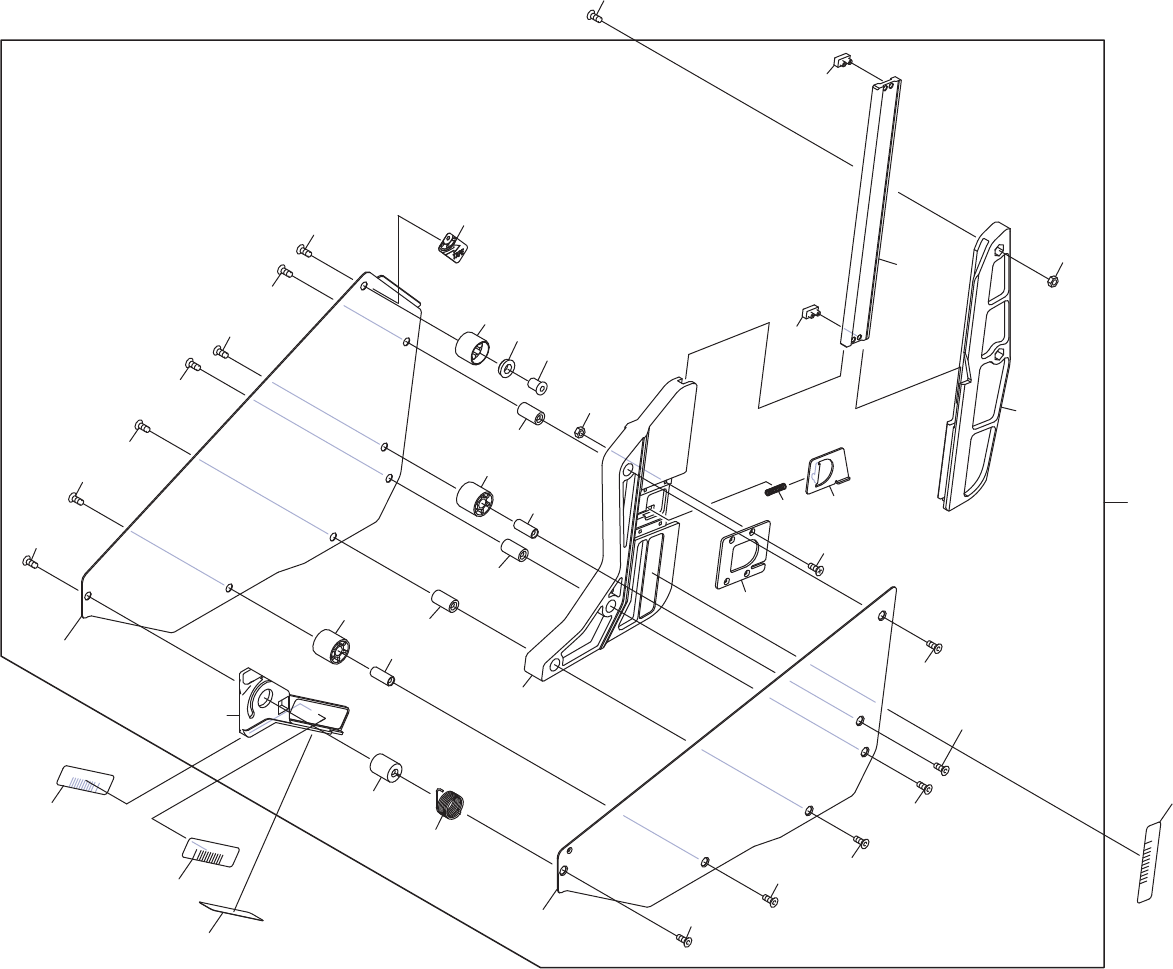

REEL HOLDER (CASE TYPE) W08c 7inch
AA5NC14
38
PTS- FI FEEDER- 16. 1
REEL HOLDER (CASE TYPE) W08c 7inch
リール ホルダ (ケースタイプ) W08c 7インチ
AA5NC14
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA5NC14 1 HOLDER, REEL
ホルダ リール
2 PM048F1 1 SLIDER
スライダ
3 PT01740 2 STOPPER
ストッパ
4 PH01435 1 SLIDER
スライダ
5 PP02253 1 PLATE, RETAINING
プレート 押え
6 K5169N 4 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X008(ｽﾃﾝﾚｽ)
7 N1074A 4 NUT, HEX
ナット 六角
M02(ｽﾃﾝﾚｽ)
8 PP02240 1 JAW
爪
9 PZ27731 1 SPRING
スプリング
10 PM00KH2 3 PIN
ピン
11 PP02160 1 PLATE, SIDE
プレート サイド
12 PX08540 1 SEAL
シール
13 PJ22792 1 ROLLER
ローラ
13.1 H4445D 1 BEARING, MINIATURE
ベアリング ミニチュア
LF-1060ZZ
14 PM0D3X1 1 PIN
ピン
15 K5357M 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
16 PP02171 1 PLATE, SIDE
プレート サイド
17 K5357M 6 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
18 PH01491 2 ROLLER
ローラ
19 PM97983 2 PIN
ピン
20 K5357M 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
21 PH01413 1 ARM
アーム
22 PZ34281 1 SPRING, TORSION
スプリング ネジリ
23 PM04LS3 1 PIN, PIVOT
ピン 支点
24 K5357M 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006
25 PH01423 1 BKT, SLIDE
ＢＫＴ スライド
26 N10796 2 NUT, HEX
ナット 六角
M04(3ｶｸﾛ)
31 PZ31461 2 BOLT
ボルト
32 PX09121 4 SEAL, BAR CODE
シール バーコード
W08c, unit serial number
39
PTS- FI FEEDER- 16. 1
7
11
23
21
3
2
6
5
3
8
4
22
16
24
19
9
25
18
12
17
20
20
15
24
26
31
32
32
32
14
1
13
27
28
18.1
18.2
4.1
32
33
33
33
33
࣮ࣜࣝ࣍ࣝࢲࢩ࣮ࣙࢺࢭࣥࢱ࣮ࣆࣥࢱࣉ:F:Iࣥࢳ
REEL HOLDER (SHORT CENTER PIN TYPE) W08c,W08f 7inch
2ADLFA002007
40
PTS- FI FEEDER- 16. 1
