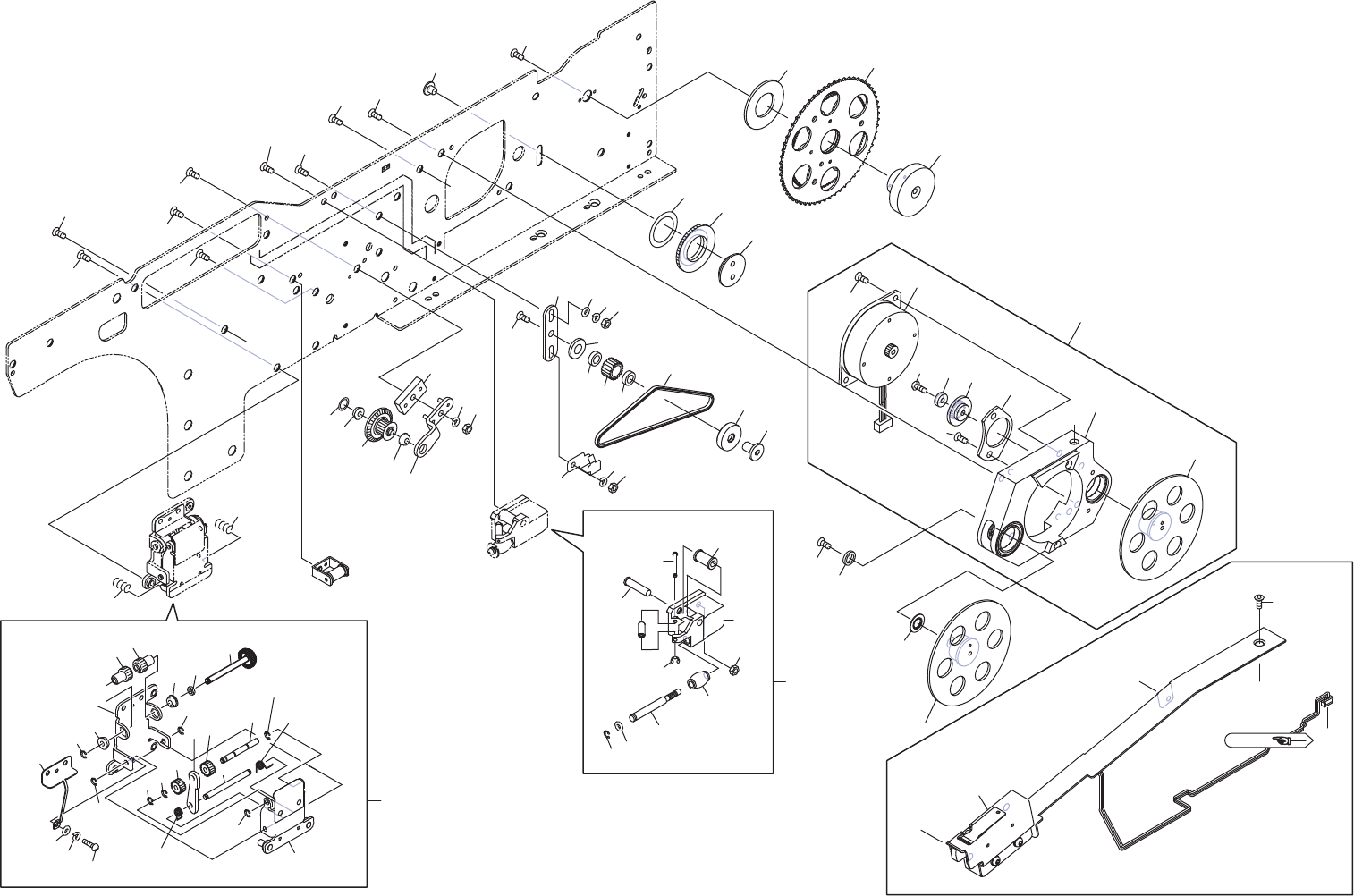

PTS-FIFEEDER-16.1 - 第48页
J J J J K K L L L L M M M M Ref.1/ 2 10.1 48 48 25 43 65.1 32 31 31.1 33 34 35 38 41 37 40 40 38.1 39 36 6 1 3 4 13 19 21 22 23 15 10 14 16 17 18 71 72 66 68 69 70 73 74 75 67 47 52 52 63 61 62 62 54 59 59 58 61 46 42 65…
このページはブランクページです
This page is intentionally blank.
此页是空白页
47
PTS- FI FEEDER- 16. 1
JJ
JJ
KK
LL
LL
MM
MM
Ref.1/
2
10.1
48
48
25
43
65.1
32
31
31.1
33
34
35
38
41
37
40
40
38.1
39
36
6
1
3
4
13
19
21
22
23
15
10
14
16
17
18
71
72
66
68
69
70
73
74
75
67
47
52
52
63
61
62
62
54
59
59
58
61
46
42
65
55
56
57
49
51
54
47.2
47.3
47.4
47.1
60
64
11
12
8
7
5
33
34
50
64
24
24.1
26
27
28
30
28
29
76
53
53
9
82
81
82
83
ࣇ࣮ࢲ:F
FEEDER W12c 2/2
AB10025
48
PTS- FI FEEDER- 16. 1
FEEDER W12c 2/2
フィーダ W12c 2/2
AB10025
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA29106 1 PIN
ピン
2 K64283 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M04X008(3ｶｼﾛ)
3 AA40E02 1 SPROCKET
スプロケット
4 PM16312 1 SPACER
スペーサ
5 PM28122 1 PIN
ピン
6 PM26901 2 BOLT
ボルト
7 PM32161 1 GEAR
ギヤ
8 PM04153 1 SPACER
スペーサ
9 2ADLFB000403 1 MOTOR, STEPPING
モータ ステッピング
10 AA35X03 1 BKT, MOTOR
ＢＫＴ モータ
10.1 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
11 AA01810 1 MOTOR, STEPPING
モータ ステッピング
12 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
13 AA01510 1 GEAR
ギヤ
14 PM04272 1 RETAINER, BEARING
押え ベアリング
15 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
16 AA01607 1 GEAR
ギヤ
17 PM04333 1 COLLAR
カラー
18 K5258G 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X010(3ｶ ｼﾛ)
19 AA1BN06 1 GEAR
ギヤ
21 PM12402 1 COLLAR
カラー
22 PM03703 1 WASHER
ワッシャ
23 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
24 AA3BT02 1 BKT
ＢＫＴ
24.1 PM91882 1 SPACER
スペーサ
25 K65002 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X012(3ｶ ｼﾛ)
26 N10793 1 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
27 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
28 H4569A 2 BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
29 AA3ER04 1 GEAR
ギヤ
30 PM25491 1 SPACER
スペーサ
31 PB01671 1 PLATE
プレート
31.1 PB55182 1 GUIDE
ガイド
32 K5357X 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X008(3ｶ ｼﾛ)
33 N10793 2 NUT, HEX
ナット 六角
M03 P=0.5(3ｶｼﾛ)
34 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
35 W1108D 1 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
36 PM90792 1 PIN
ピン
37 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
38 PJ00183 1 SPACER
スペーサ
38.1 2MDLFB002800 1 SPACER
スペーサ
39 H45095 1 BELT, TIMING
ベルト タイミング
204-2GT-4
40 H44516 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-850ZZ
41 PM60181 1 PULLEY, TIMING
プーリ タイミング
42 AA98905 1 ROLLER
ローラ
43 K5357B 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X004(3ｶ ｼﾛ)
46 2ADLFB001703 1 GEAR
ギヤ
47 2MDLFB004401 1 BKT
ＢＫＴ
47.1 2MDLFB004800 1 SCRAPER
スクレーパ
47.2 K5175N 2 SCREW, C/R PAN
小ネジ 十穴鍋
M02X003(ｽﾃﾝﾚｽ)
47.3 W1106B 2 WASHER, LOCK
ワッシャ スプリング
2M/M(3ｶ ｼﾛ)
49
PTS- FI FEEDER- 16. 1
