PTS-FIFEEDER-16.1 - 第61页

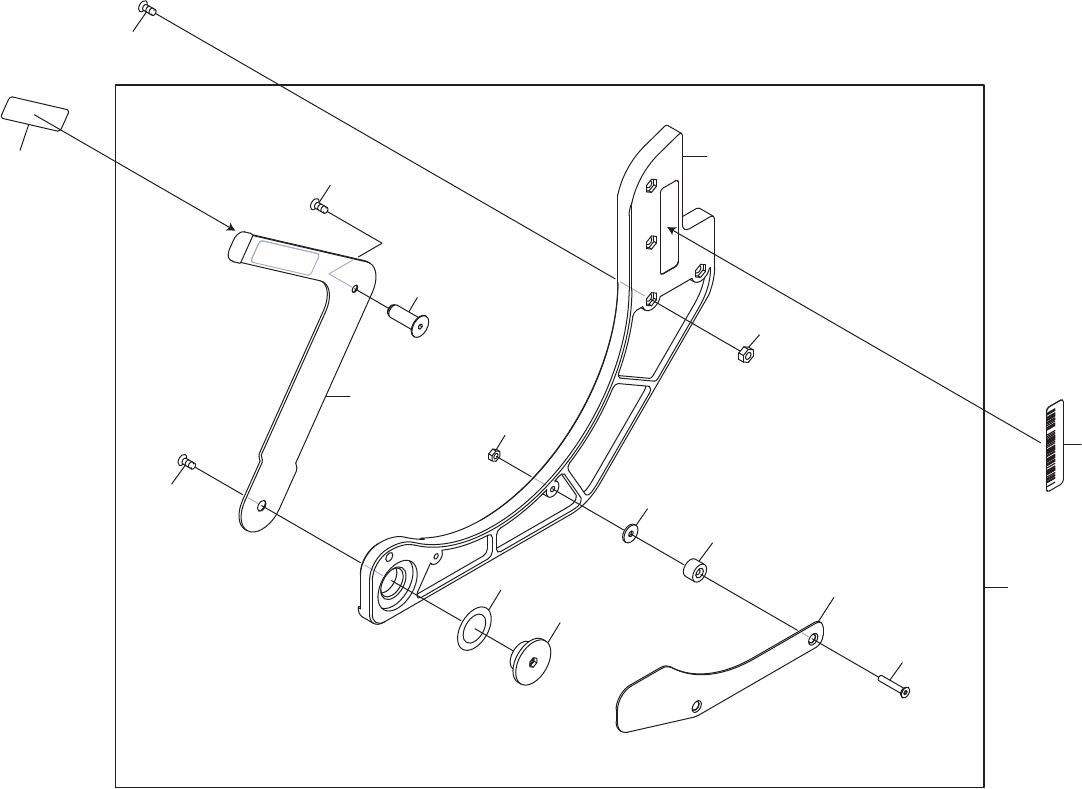

REEL HOLDER W 12c,W 12f 7inch リール ホル ダ W 12c,W12 f 7イ ンチ AA84917 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA849 17 1 HOLDER, REE L ホルダ リール 2 PJ02983 1 HOLD ER, REEL ホルダ …

100%1 / 173
2
15
21
22
9
3
7
8
13
12
1
10
11.1
11
5
6
22
23
23
࣮ࣜࣝ࣍ࣝࢲ:F:I࢖ࣥࢳ
R
EEL HOLDER W12c,W12f 7inch
AA84917
60
PTS- FI FEEDER- 16. 1
REEL HOLDER W12c,W12f 7inch
リール ホルダ W12c,W12f 7インチ
AA84917
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA84917 1 HOLDER, REEL
ホルダ　リール
2 PJ02983 1 HOLDER, REEL
ホルダ　リール
3 PB09182 1 ARM
アーム
5 2MDLFB032600 1 PIN
ピン
6 K5357X 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X008(3ｶ ｼﾛ)
7 PM04075 1 PIN, PIVOT
ピン　支点
8 W1007A 1 WASHER
ワッシャ
WW-16 ｳｪｰﾌﾞﾜｯｼｬ
9 K64283 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X008(3ｶｼﾛ)
10 PB09092 1 RETAINER, REEL
押え　リール
11 PJ03311 2 SPACER
スペーサ
11.1 W60245 2 WASHER
ワッシャ
CC-0310-10B
12 K66188 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X018(3ｶ ｼﾛ)
13 N10793 2 NUT, HEX
ナット　六角
M03 P=0.5(3ｶｼﾛ)
15 N1079B 4 NUT, HEX
ナット　六角
M04 P=0.7 1ｼｭ(3ｶｼﾛ)
21 K70356 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M04X012 (3ｶ ｼﾛ) SL-250ｼｮﾘ
22 2MDLFB021900 2 SEAL, BAR CODE
シール　バーコード
W12f, unit serial number
23 PX01812 2 SEAL, BAR CODE
シール　バーコード
W12c, unit serial number
