PTS-FIFEEDER-16.1 - 第96页
2 3 3 4 5 6 3 40 43 42 42 10 8 12 25 13 14 15 18 24 26 28 29 30 34 35 36 37 31 32 33 27 44 46 48 48.1 38 39 40 7 9 50 49 51 51 10 9 7 45 20 58 57 19 58 58 20 22 57 41 52 1 58 59 60 61 79 88 71 72 73 80 81 81 81 81 82 82 …
このページはブランクページです
This page is intentionally blank.
此页是空白页
95
PTS- FI FEEDER- 16. 1
2
3
3
4
5
6
3
40
43
42
42
10
8
12
25
13
14
15
18
24
26
28
29
30
34
35
36
37
31
32
33
27
44
46
48
48.1
38
39
40
7
9
50
49
51
51
10
9
7
45
20
58
57
19
58
58
20
22
57
41
52
1
58
59
60
61
79
88
71
72
73
80
81
81
81
81
82
82
83
83
85
84
86
87
87
89
89
90
91
92
62
63
63
67
68
69
70
70
74
75
76
77
78
80
64
65
66
65
AB10323ࣇ࣮ࢲ:F

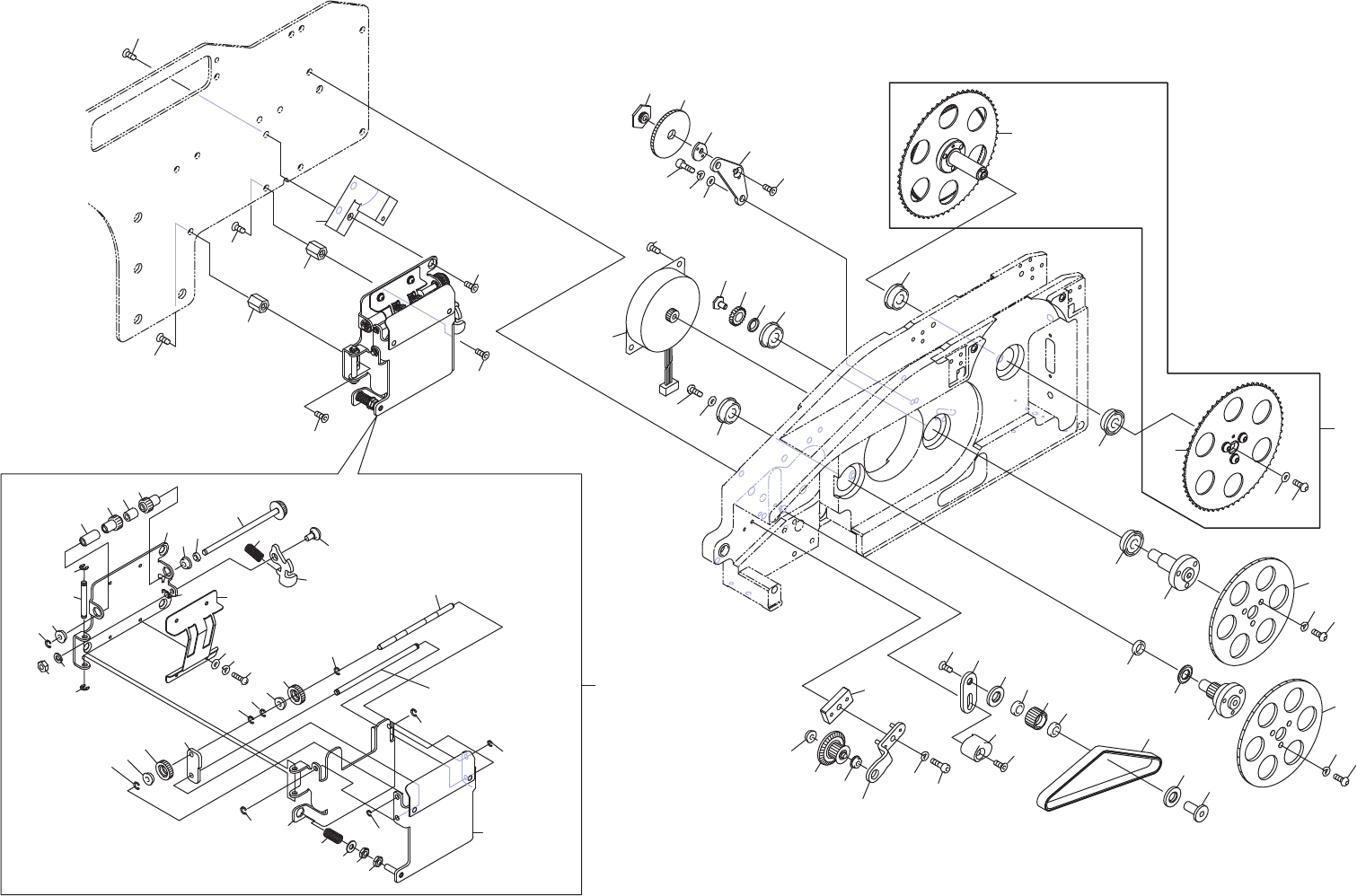

FEEDER W32c 2/3
96
PTS- FI FEEDER- 16. 1
FEEDER W32c 2/3
フィーダ W32c 2/3
AB10323
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA9NC01 1 SHAFT
シャフト
2 AA56C04 1 SHAFT
シャフト
3 H4450A 3 BEARING, MINIATURE
ベアリング ミニチュア
DDLF-1480ZZ
4 AA56B04 1 SHAFT
シャフト
5 K5258E 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
6 W1108D 1 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
7 PM13302 2 GEAR
ギヤ
8 PM13314 1 SHAFT
シャフト
9 K5258E 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
10 W1106C 6 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
12 H4449A 1 BEARING, MINIATURE
ベアリング ミニチュア
LF-1360ZZ
13 PM13263 1 SPACER
スペーサ
14 PM04233 1 GEAR
ギヤ
15 2MDLFC007100 1 BOLT, HEX
ボルト 六角
18 AA3KA04 1 SHAFT
シャフト
19 PM97145 1 BLOCK
ブロック
20 K5357L 3 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
22 PM12402 1 COLLAR
カラー
24 PM85231 1 SPACER
スペーサ
25 H4449A 1 BEARING, MINIATURE
ベアリング ミニチュア
LF-1360ZZ
26 K5258E 1 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
27 W1108D 1 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
28 AA01810 1 MOTOR, STEPPING
モータ ステッピング
29 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
30 2MDLFC002700 1 PLATE
プレート
31 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
32 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
33 W1108B 2 WASHER, FLAT
ワッシャ 平
3M/MX0.5X7(3ｶｼﾛ)
34 2MDLFC002800 1 PLATE
プレート
35 PM13541 1 GEAR
ギヤ
36 PM13552 1 PIN
ピン
37 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
38 PM90792 1 PIN
ピン
39 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
40 PJ00183 2 SPACER
スペーサ
41 H45732 1 BELT, TIMING
ベルト タイミング
204-2GT-6
42 H44516 2 BEARING, MINIATURE
ベアリング ミニチュア
DDL-850ZZ
43 PM60181 1 PULLEY, TIMING
プーリ タイミング
44 PB07952 1 PLATE
プレート
45 PT01802 1 BLOCK
ブロック
46 K66395 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X016(3ｶ ｼﾛ)
48 AA3BT02 1 BKT
ＢＫＴ
48.1 2MDLFB029500 1 SPACER
スペーサ
49 H54253 1 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
50 W1106C 1 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
51 H4569A 2 BEARING, MINIATURE
ベアリング ミニチュア
DDLF-630ZZ
52 AA3ER04 1 GEAR
ギヤ
57 PM85242 2 SPACER
スペーサ
58 K5357L 4 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
59 2ADLFC006401 1 GEAR
ギヤ
60 2MDLFC015502 1 BKT
ＢＫＴ
97
