Ref No. Remark s R 1 Q'ty 16 シングルトレイフ ィーダ連結部(本体側) :NPM-T T2 Single Tr ay Feeder Connectin g Unit:NPM -TT 2 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 MTKA0076 85AA Part Nam e 備 考 セクションN o.…
16

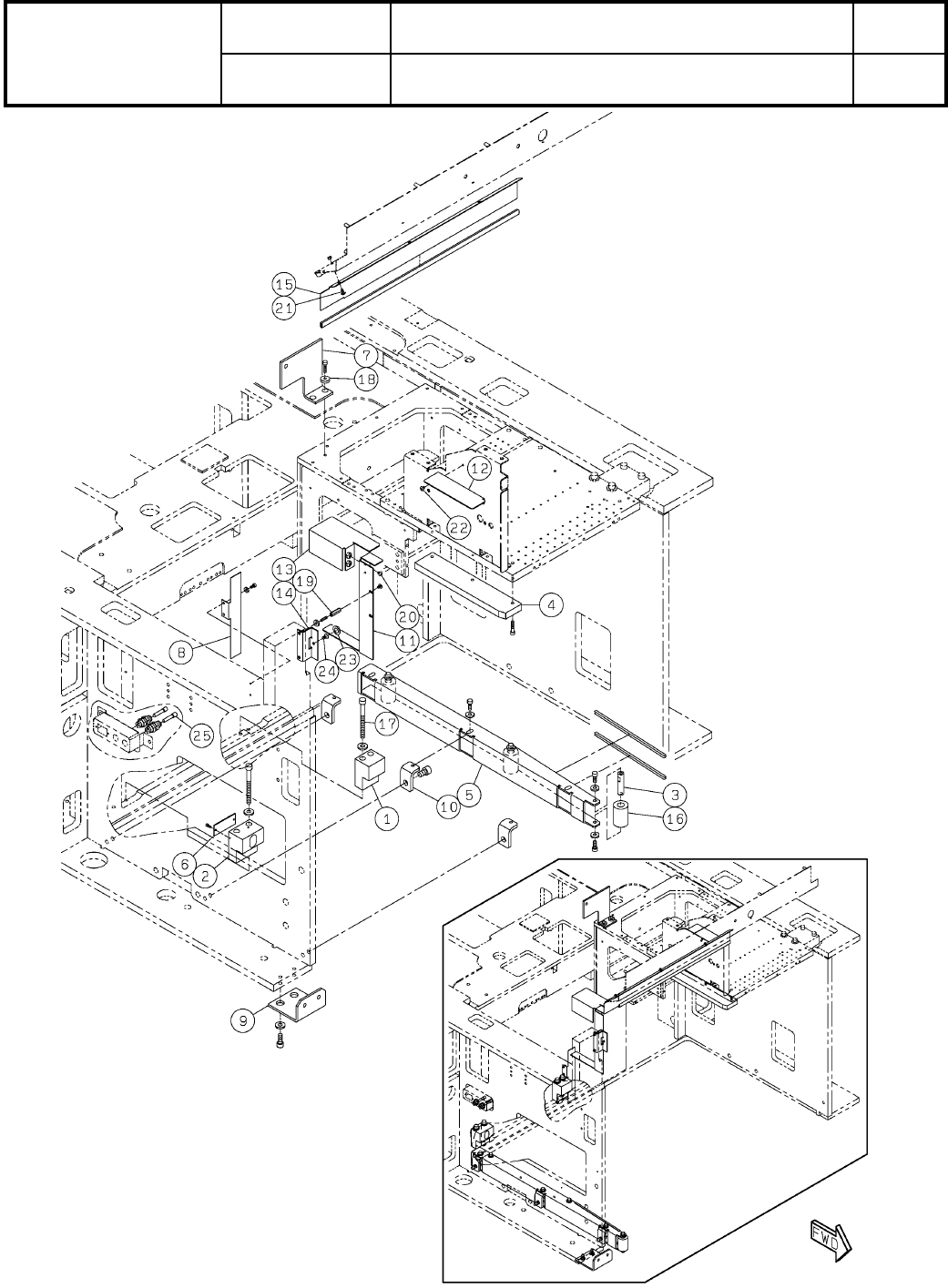

シングルトレイフィーダ連結部(本体側):NPM-TT2
Single Tray Feeder Connecting Unit:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA007685AA
セクションNo.
PARTS LAYOUT
Section No.
--
O55
( KMTKA007685AA-02 )
Ref
No.
Remarks R
1
Q'ty
16
シングルトレイフィーダ連結部(本体側):NPM-TT2
Single Tray Feeder Connecting Unit:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA007685AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
1
1 N210141845AA
BLOCK
1
2 N210141846AA
POST
3
3 N210162505AA
GUIDE
1
4 MTPA002572AA
BRACKET
1
5 N210144362AB
COVER
1
6 KXFB05J2A00
BRACKET
1
7 N210161239AA
COVER
1
8 N210152167AA
BRACKET
1
9 N210147275AC
BRACKET
3
10 N210153390AA
COVER
1
11 N210167668AD
COVER
1
12 N210167667AC
COVER
1
13 N210167672AD
BRACKET
1
14 N210179794AA
COVER
1
15 MTPB007518AB
STOPPER
3
16 N510061371AA AA30-45
BOLT
4
17 N510017494AA
Hexagon socket head cap screw M8X85-10.9 A2J (Trivalent)
WASHER
2
18 N510043305AA RR8-18
SPACER
2
19 N510017064AA ASF-425E
SCREW
4
20 N510018280AA
Cross recessed Truss head machine screw M4X6-4.8 A2S (Trivalent)
SCREW
3
21 N510018283AA
Cross recessed Truss head machine screw M4X8-4.8 A2S (Trivalent)
SCREW
2
22 N510036791AA
Cross recessed Truss head machine screw M4X4-4.8 A2S (Trivalent)
CAP
1
23 N510024547AA CP-328-B-5-G
BOLT
1
24 N510017629AA
Hexagon socket Flat head bolt M5X10-10.9 A2J (Trivalent)
JOINT
2
25 KXF09ZBAA00 KQ2P-06
O56
--
( KMTKA007685AA-02 )
17

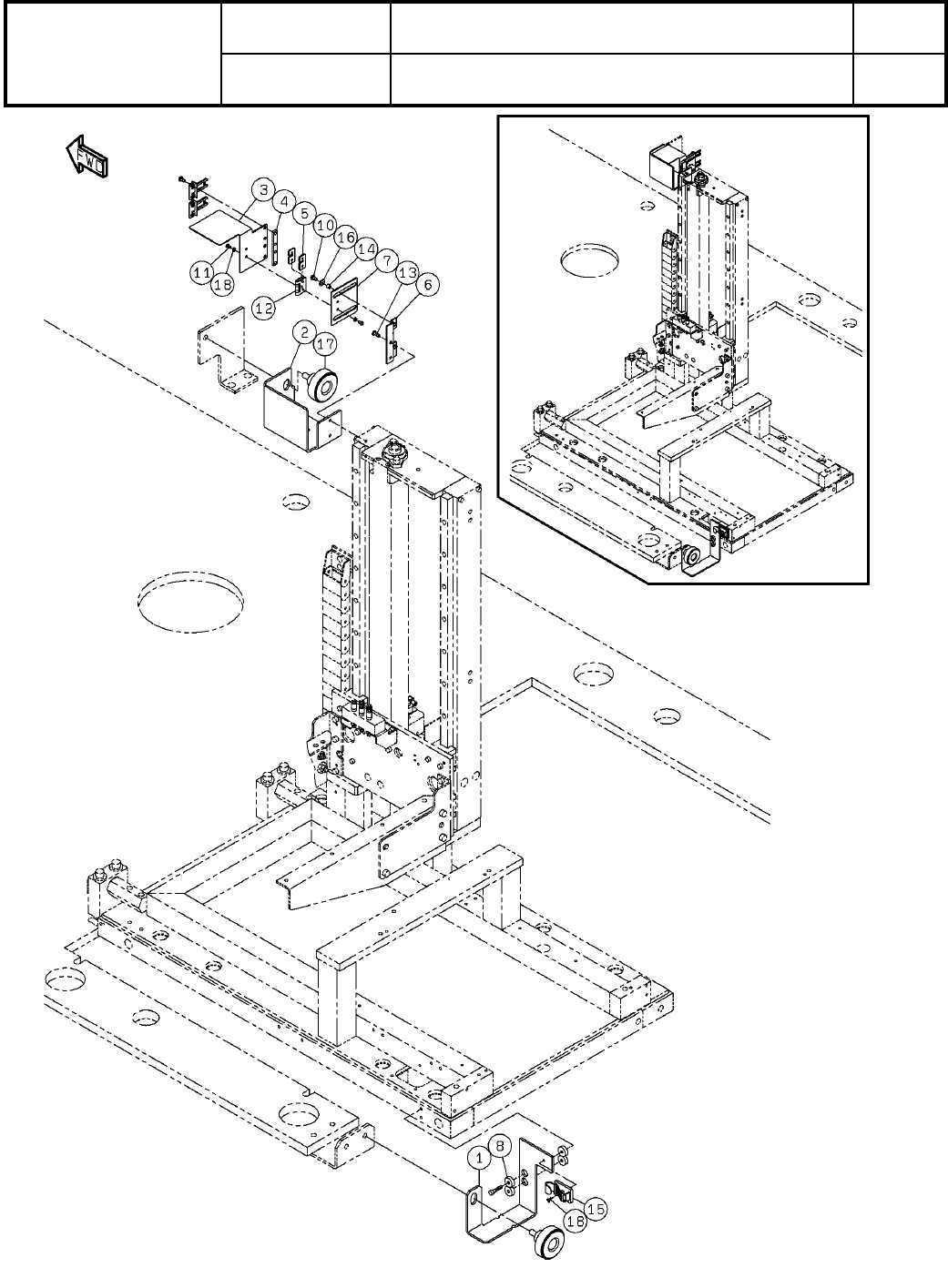

シングルトレイフィーダ連結部(トレイ側):NPM-TT
Single Tray Feeder Connecting Unit:NPM-TT
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610144027AA
セクションNo.
PARTS LAYOUT
Section No.
--
O57
( KN610144027AA-08 )
