Ref No. Remark s R 1 Q'ty 24 多段トレイパレ ット : DT 50S-20 Multi- Step Tray Pallet:DT50S-2 0 ｲﾗｽﾄ No. Part No. 品 名 品 番 数量 R 2 パーツリスト Kit No. キット品番 Kit Nam e キット名称 N610026560AA Part Nam e 備 考 セクションN o. PARTS LIST Section No…
24
多段トレイパレット : DT50S-20
Multi-Step Tray Pallet:DT50S-20

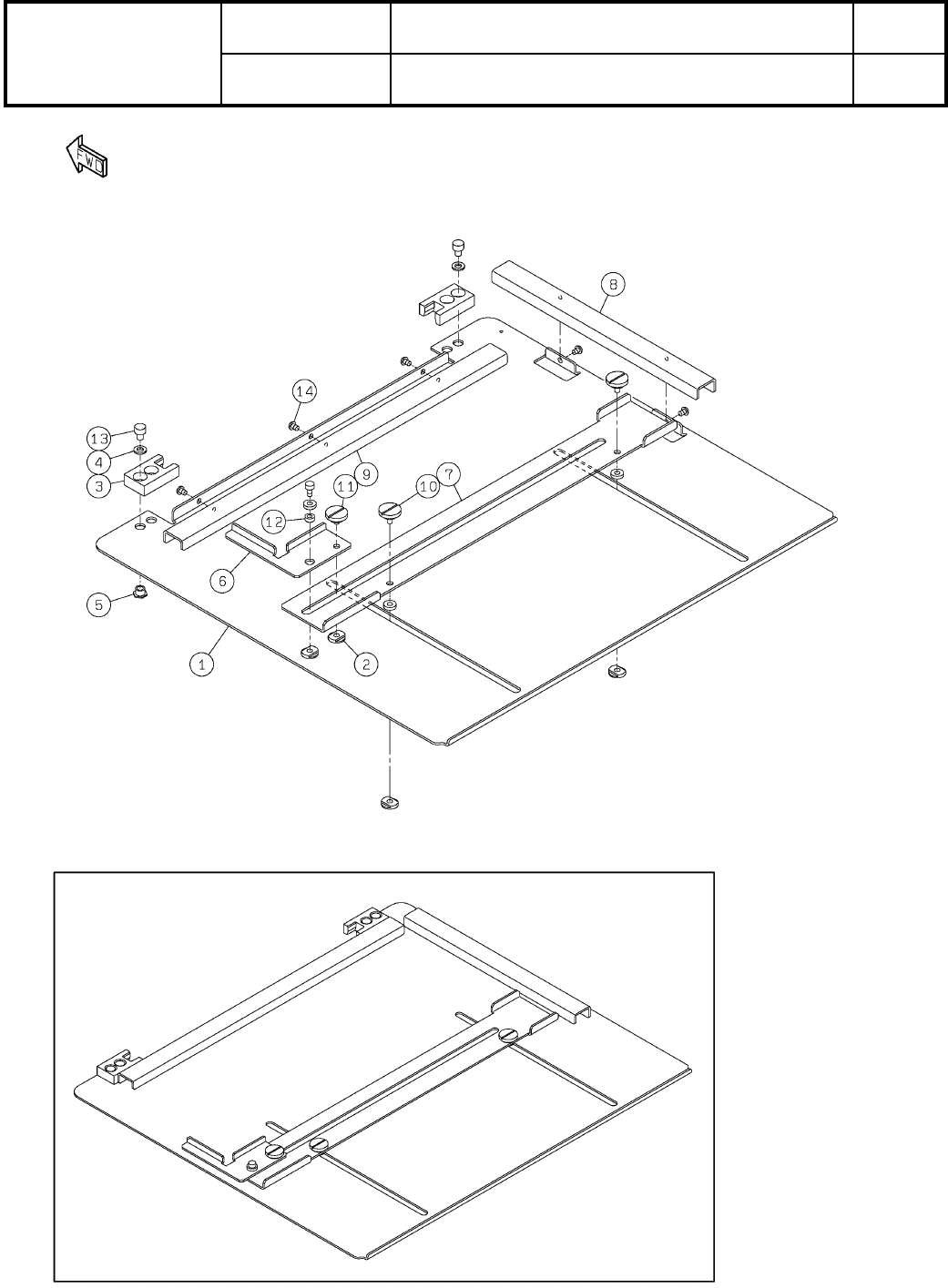

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610026560AA
セクションNo.
PARTS LAYOUT
Section No.
--
O89
( KN610026560AA-04 )
Ref
No.
Remarks R
1
Q'ty
24
多段トレイパレット : DT50S-20
Multi-Step Tray Pallet:DT50S-20
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610026560AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PALLET
1
1 N210040574AC
BAR
1
2 N210040575AA
PIN
4
3 KXFB01M1A00
NUT
4
4 KXFB019FA00
GUIDE
2
5 N210040576AA
WASHER
4
6 KXFB019BA00
NUT
4
7 KXFB019AA00
LEVER
1
8 KXFB019MA00
PIN
1
9 KXFB019GA00
PAD
1
10 KXFB019XA00
LEVER
1
11 KXFB019KA00
SPRING
1
12 KXF0DXKXA00 SP(DA KXF0DXKXA00)
PIN
1
13 KXFB019EA00
STOPPER
1
14 KXFB019LA00
STOPPER
1
15 KXFB019JA00
SPRING
1
16 KXF00HFAA00 5524
BOLT
4
17 N510017372AA
Hexagon socket head cap screw M4X5-10.9 A2J (Trivalent)
NUT
2
18 N510017852AA
Hexagon nut Type3 Best class M3-6H-4T A2J(Trivalent)
O90
--
( KN610026560AA-04 )
25
真空成形トレイ用パレット:DT50S-20
Pallet for Vacuum-Formed Tray:DT50S-20
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610049623AA
セクションNo.
PARTS LAYOUT
Section No.
--
O91
