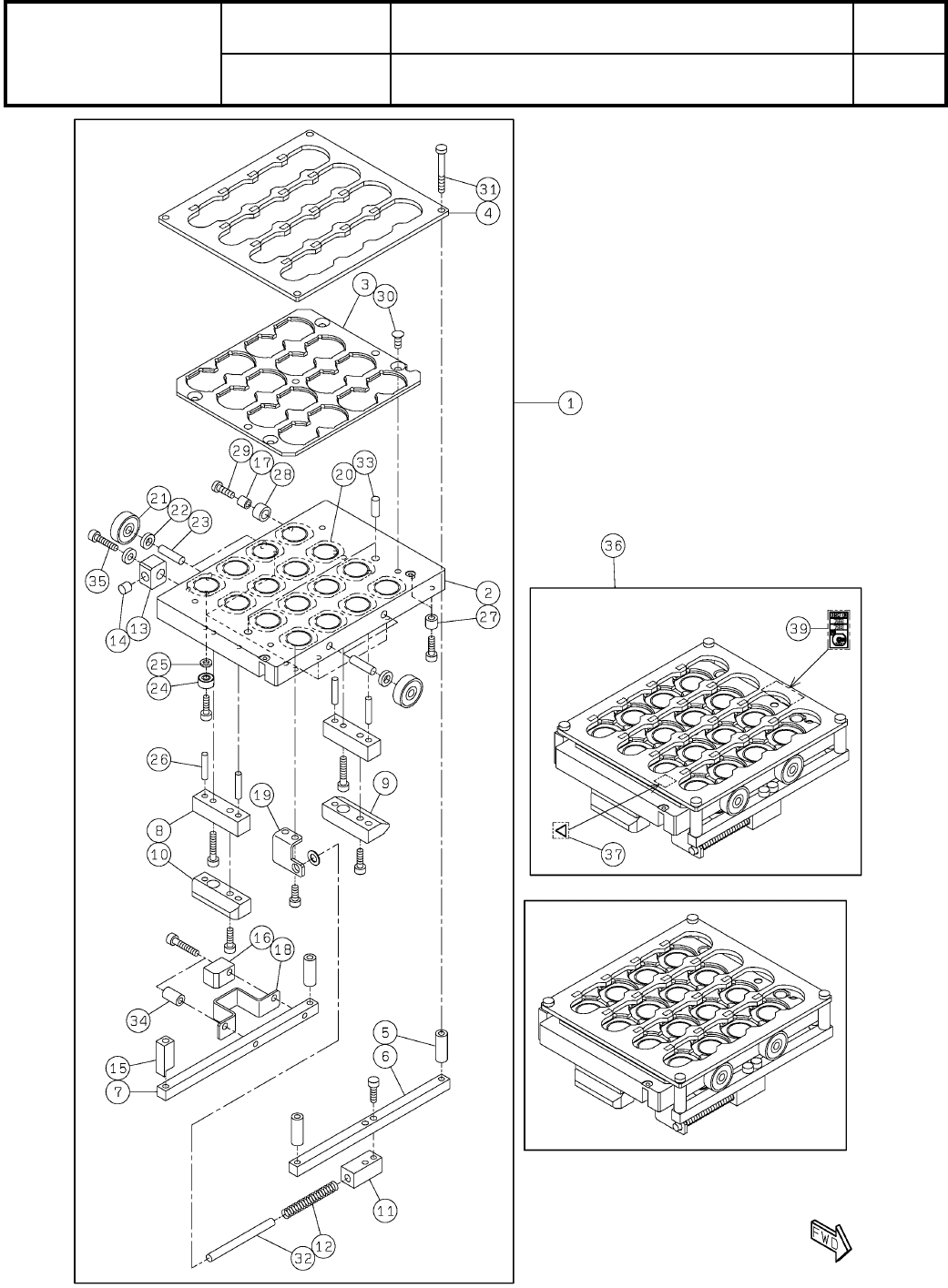

46 ノズルチェン ジャーユニット(8ノズ ルヘッド):NPM Nozz le Changer Unit(8 No zzle Head):N PM パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610162467A A セクシ ョンNo. PARTS LAYO UT Section No. - - O159 ( KN610162467AA-00 B )
Ref
No.
Remarks R
1
Q'ty
45
3ノズルヘッド V2 制御
3-NOZZLE HEAD V2 (H)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA012727AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
FILTER
1
1 J0KA00000083
S
ZCAT2436-1330A
Z2 THETA2-Axis HEAD Control Board
1
2 MTKB000228AA PMC0A9-AA
Z2 THETA2-Axis HEAD Control Board
1
3 MTKB000229AA PMC0A9-BA
O158
--
( KMTKA012727AA-07 )
46
ノズルチェンジャーユニット(8ノズルヘッド):NPM
Nozzle Changer Unit(8 Nozzle Head):NPM
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610162467AA
セクションNo.
PARTS LAYOUT
Section No.
--
O159
( KN610162467AA-00B )
Ref
No.
Remarks R
1
Q'ty
46
ノズルチェンジャーユニット(8ノズルヘッド):NPM
Nozzle Changer Unit(8 Nozzle Head):NPM
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610162467AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
Nozzle Changer
1
1 N610161634AA
BASE
1
2 N210191545AA
HOLDER
1
3 N210093186AD
SHUTTER
1
4 N210092540AC
COLLAR
3
5 N210092262AA
GUIDE
1
6 N210092265AA
GUIDE
1
7 N210092266AA
BLOCK
2
8 N210092267AA
BLOCK
1
9 N210092268AD
BLOCK
1
10 N210092269AC
BLOCK
1
11 N210119468AB
SPRING
1
12 N210095852AA
BLOCK
1
13 N210120266AB
STOPPER
1
14 N210106832AB
BLOCK
1
15 N210103604AB
BLOCK
1
16 N210120129AA
WASHER
1
17 N210117350AA
GUIDE
1
18 N210093188AA
GUIDE
1
19 N210119469AA
SHEET
1
20 MTNK005112AA
BEARING
4
21 KXF0AB1AA00 634ZZ1MC3
SPACER
4
22 N510030561AA CB-402E
PIN
4
23 N510020598AA MMS4-15
BEARING
4
24 N510039650AA 693T12AZZMC3
SPACER
4
25 N510030918AA CB-301E
PIN
4
26 N510020591AA MMS3-15
SPACER
2
27 N510030217AA CB-305E
SPACER
1
28 N510038175AA C-505
BOLT
1
29 N510067787AA Low Head Cap Screw M3X10-8.8 SOB
BOLT
4
30 N510017613AA
Hexagon socket Flat head bolt M3X8-10.9 A2J (Trivalent)
BOLT
4
31 N510067771AA Low Head Cap Screw M3X25-8.8 A2J(Trivalent)
PIN
1
32 N510020604AA MMS4-45
PIN
2
33 N986MMS410 MMS4-10
SPACER
1
34 N510020196AA CB-310E
BOLT
1
35 N510017311AA
Hexagon socket head cap screw M3X14-10.9 A2J (Trivalent)
Label
1
36 N610162468AA
MEIBAN
1
37 N210103951AA
MEIBAN
1
39 N210099434AA
O160
--
( KN610162467AA-00B )
