4 テープ浮き検出センサ:NPM-TT2 Tape Float Sensor:NPM -TT 2 パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA008281AA セクションNo. PARTS LAYOUT Section No. - - S19 ( KMTKA008281AA-02 )
Ref
No.
Remarks R
1
Q'ty
3
アジャストボルト部(M42)
ADJUST BOLT(M42)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610165986AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COLLAR
1
1 N210138889AA
PAD
1
2 N210196892AA
BASE
1
3 N210199044AA
WASHER
1
4 N210139776AA
BOLT
1
5 N610116436AA
NUT
1
6 N510056779AA
Hexagon nut Type-3 Middle class M42-6H-4T A2J (Trivalent)
S18
--
( KN610165986AA-01 )
4

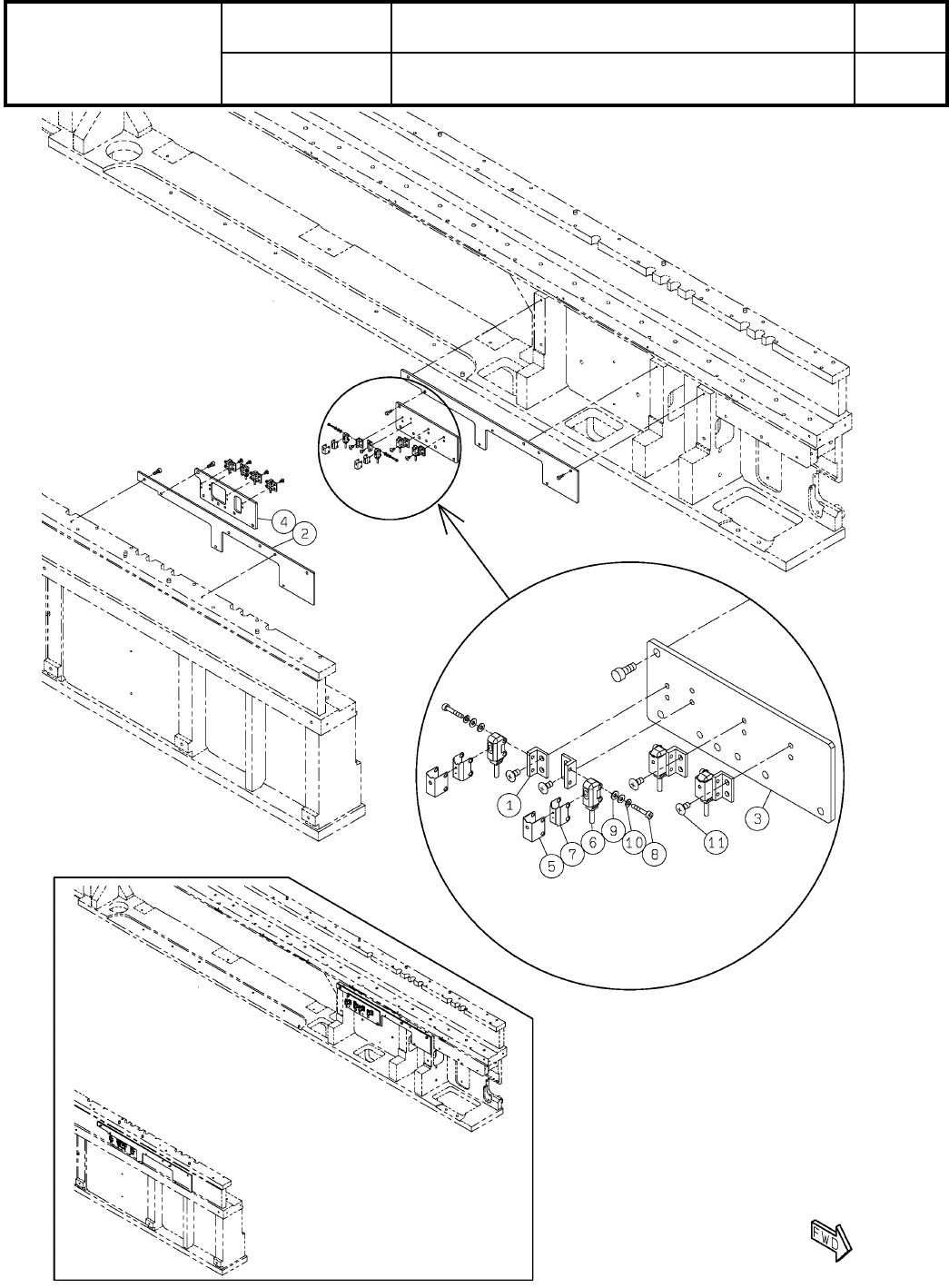

テープ浮き検出センサ:NPM-TT2
Tape Float Sensor:NPM-TT2
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA008281AA
セクションNo.
PARTS LAYOUT
Section No.
--
S19
( KMTKA008281AA-02 )
Ref
No.
Remarks R
1
Q'ty
4
テープ浮き検出センサ:NPM-TT2
Tape Float Sensor:NPM-TT2
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA008281AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
BLOCK
8
1 N210174185AB
PLATE
2
2 MTPB007416AA
PLATE
1
3 N210147110AC
PLATE
1
4 N210152124AB
SLIT
8
5 N210174144AB
SENSOR(350mm)
4
6 N610121533AB
S
FILTER
2
7 N510057978AA E39-E14
BOLT
16
8 XVE2B12FTC Hexagon socket head cap screw M2X12-12.9 SOB
WASHER
32
9 N510018477AA
Small round-plain washer 2 10H A2J (Trivalent)
WASHER
16
10 N510018324AA Spring lock washer No.2 2 S A2J (Trivalent)
SCREW
16
11 N510018253AA
Cross recessed Truss head machine screw M3X6-4.8 A2J (Trivalent)
S20
--
( KMTKA008281AA-02 )
