N7202A058B - 第534页

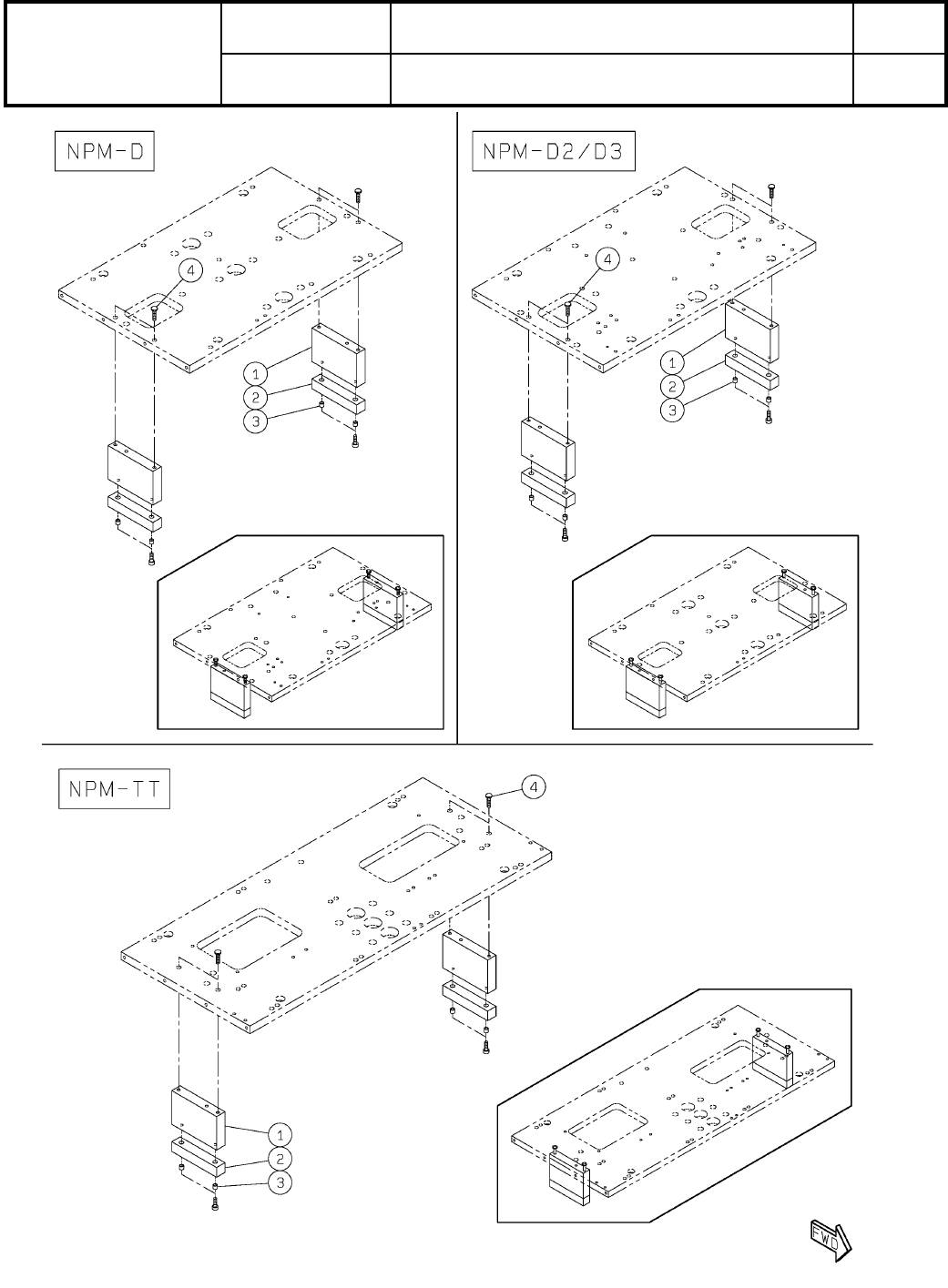

124 下受けピン自動交換 用ストッパー Stopper Unit : Sup port Pin Automatic Chang e パーツレイアウト Kit No. キット品番 Kit Name キット名称 N610145493A A セクシ ョンNo. PARTS LAYO UT Section No. - - O351 ( KN610145493AA-04 )
Ref
No.
Remarks R
1
Q'ty
123
基板下受けブロック(自動交換用):NPM-TT(Rear側)
Board Support Block(Automatic Change):NPM-TT(Rear Side)
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610144184AD
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PIN
2
1 N210161075AA
BRACKET
4
2 N210161077AB
BRACKET
2
3 N210170229AB
COLLAR
2
4 N210156596AA
PLATE
1
5 N210168930AE
BLOCK
1
6 N210170511AB
LEVER
1
7 N210161078AC
LEVER
1
8 N210161079AC
BRACKET
2
9 N210156599AB
PLATE
3
10 N610152320AA
BOLT
18
11 N510067772AA Low Head Cap Screw M4X6-8.8 A2J(Trivalent)
CAM-FOLLOWER
4
12 KXF00BFAA00 CF3UU-A
BOLT
45
13 N510017610AA
Hexagon socket Flat head bolt M3X10-10.9 A2J (Trivalent)
BOLT
32
14 XVE3B4VW Hexagon socket head cap screw M3X4-A2-70
O350
--
( KN610144184AD-03 )
124
下受けピン自動交換用ストッパー
Stopper Unit : Support Pin Automatic Change
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610145493AA
セクションNo.
PARTS LAYOUT
Section No.
--
O351
( KN610145493AA-04 )
Ref
No.
Remarks R
1
Q'ty
124
下受けピン自動交換用ストッパー
Stopper Unit : Support Pin Automatic Change
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610145493AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
4
1 N210170479AB
STOPPER
4
2 N210170480AB
SPACER
8
3 N510050257AA CF-405ZE
BOLT
8
4 N510067828AA Ultra Low Head Cap Screw M4X16-A2-50
O352
--
( KN610145493AA-04 )
