- 21 - 11. BASE FRAME ELECTRIC APPARA TUS COMPONENTS(7)(TYPE XL) ベースフレーム電装関係（７） （ＸＬ 仕様） 2 1 3 4 21 22 29 30 29 30 29 30 21 22 21 22 21 22 29 30 23 24 23 24 33 34 25 26 25 26 27 28 31 32 60 60 59 60 59 59 60 20 63 62 50 4…
- 20 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....FOR 3020VR ３０２０ ＶＲ 用
#03....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#04....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#05....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-13745 POWER UNIT_XL
電源ユニット＿ＸＬ
1
2
#01
401-13746 POWER UNIT XL(EN)
電源ユニット＿ＸＬ（ＥＮ）
1
3
#05
400-34328 MAGNETIC CONTACTOR(THERMAL)
サーマルリレー付電磁開閉器
(1)
4 400-94407 PSU_MAIN_BRACKET
ＰＳＵメインブラケット
(1)
5 400-94408 PSU_SIDE_COVER
ＰＳＵサイドカバー
(1)
6 401-22403 PSU_BRACKET_A_XL
ＰＳＵブラケット＿Ａ＿ＸＬ
(1)
7 400-47070 PSU_BRACKET_B
ＰＳＵ＿ブラケットＢ
(1)
8 400-94411 PSU_BRACKET_C
ＰＳＵブラケットＣ
(1)
9 400-94415 PSU_F_COVER
ＰＳＵ＿Ｆカバー
(1)
10 400-94412 RELAY_PLATE
リレープレート
(1)
11 400-47075 DIN_RAIL
ディンレール
(1)
12 400-00477 PSU SLIDE BAR
ＰＳＵスライドバー
(2)
13 HX-0002600-0A BASE PARTS
基板パーツ
(3)
14 HM-0003300-30 FAN GUARD
ファンガード
(1)
15 HA-0052400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
16 HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0052500-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18 HA-0052700-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
20
#01
HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
21 HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
22
#01
HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
23 HA-0054200-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
24 HA-0056000-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
25 HB-0005800-10 RELAY
リレー トメカナグ
(8)
26
#01
HB-0005800-10 RELAY
リレー トメカナグ
(5)
27 HB-0012800-0C RELAY
リレー
(8)
28
#01
HB-0012800-0C RELAY
リレー
(5)
29
#05
HB-0011000-00 RELAY
リレー
(1)
30
#05
HB-0011000-10 RELAY COVER
関連パーツ
(1)
31 HB-0015400-00 RELAY
リレー
(2)
32 HB-0015400-10 RELAY
リレーソケット
(2)
33 HK-0696500-10 BLOCK TERMINAL
ブロックターミナル
(12)
34 HK-0693500-10 BLOCK TERMINAL
ブロックターミナル
(6)
35 HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(1)
36 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(5)
37 HK-0696900-0A BLOCK TERMINAL
ブロックターミナル
(1)
38 HK-0696900-0B BLOCK TERMINAL
ブロックターミナル
(1)
39 HK-0696900-30 BLOCK TERMINAL
ブロックターミナル
(4)
40 HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(14)
41
#01
HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(17)
42 HK-0695900-00 BLOCK TERMINAL
ブロックターミナル
(2)
43 HK-0695900-20 BLOCK TERMINAL
ブロックターミナル
(5)
44 HK-0695900-0A BLOCK TERMINAL
ブロックターミナル
(2)
45 400-63473 DIN_RAIL
ディンレール
(1)
46 HX-0048200-00 SWITCH POWER SUPPLY (24V/500W)
電源
(2)
47
#01
HX-0068800-00 POWER SUPPLY
パワーサプライ
(1)
48 HX-0057700-0A POWER SUPPLY
電源
(1)
49 KX-0000001-50 POWER SOURCE 6V
電源６Ｖ
(1)
50
#01
HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
51
#01
HX-0054200-0B POWER SOURCE 24V
電源２４Ｖ
(1)
52 HA-0052700-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
53 HX-0054300-0A POWER SUPPLY 24V
電源２４Ｖ
(1)
54
#01
400-94921 SAFETY UNIT ASSY(EN)
セーフティユニット組（ＥＮ）
1
55 HA-0063200-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
56 HB-0013900-00 RELAY
リレー
(8)
57 HB-0013900-10 RELAY SOCKET
リレー用ソケット
(8)
58 HK-0696500-10 BLOCK TERMINAL
ブロックターミナル
(22)
59 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
60 HK-0691900-00 BLOCK TERMINAL
ブロックターミナル
(1)
61 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(3)
62 400-00488 SLIDE RAIL
スライドレール
(1)
63 400-00529 CARRIER RAIL 350
キャリアレール ３５０
(2)
64 HK-0696900-00 BLOCK TERMINAL
ブロックターミナル
(1)
65 400-94695 SAFETY_UNIT_BR
セーフティユニットブラケット
(1)
66 HB-0015800-00 RELAY
セーフティリレーユニット
(1)
67 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(3)
68
#03
400-94715 CTRL UNIT
コントロールユニット
1
69
#04
401-37760 CTRL UNIT XL
コントロールユニット ＸＬ
1
70 400-94400 CTRL_UNIT_FRAME
コントロールユニットフレーム
(1)
71 400-94398 CTRL_BASE_L
コントロールベース＿Ｌ
(1)
72 400-94397 CTRL_BASE_U
コントロールベース＿Ｕ
(1)
73 HX-0002600-00 GUIDE RAIL
ガイドレール
(14)
74 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
75 400-94396 BACK_BORD_BAR
バックボードバー
(1)
76 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(3)
77 400-48002 CPCI BACK BOARD
ＣＰＣＩバックボード
(1)
78
#03
SL-4851091-SC SCREW
座金付きねじ
(26)
79
#04
SL-4851091-SC SCREW
座金付きねじ
(24)
80 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.2)
81 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
82 400-92440 BASIC FAN ASM
ファン組
(2)
83 HM-0003300-30 FAN GUARD
ファンガード
(2)
84 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
(4)
85
#03
401-13723 CPU BOARD
ＣＰＵボード
(1)
86
#04
401-35432 CPU BOARD
ＣＰＵボード
(1)
87 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ＣＨポジションボード
(1)
88
#03
400-48003 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
(1)
89
#04
401-50021 IEEE1394 BOARD
ＩＥＥＥ１３９４ ボード
(1)
90
#03
400-97209 CPU BOARD
ＣＰＵボード
(1)
91 400-94399 CTRL_REAR_COVER
コントロールリアカバー
(1)
92
#03
400-32319 BLANK PANEL B
ブランクパネル Ｂ
(2)
93
#04
400-32319 BLANK PANEL B
ブランクパネル Ｂ
(3)
94
#04
401-35433 8-PORT COM BOARD
８−ＰＯＲＴ ＣＯＭボード
(1)
95 400-94403 SILICON_DISK_BR
シリコン＿ディスク＿ブラケット
(1)
96 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
97 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
(1)
98 400-71300 IPX7 ASM
ＩＰＸ７組図
(1)
99 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
100 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
101
#02
400-92460 SCM3 PCB
ＳＣＭ３ 基板
1
102
#02
400-94402 SCM3_BR
ＳＣＭ３ブラケット
1
103
#02
SL-4030891-SC SCREW M3X8
なべ小ねじ セムス Ｍ３ Ｌ＝８
6
104
#02
E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
- 21 -

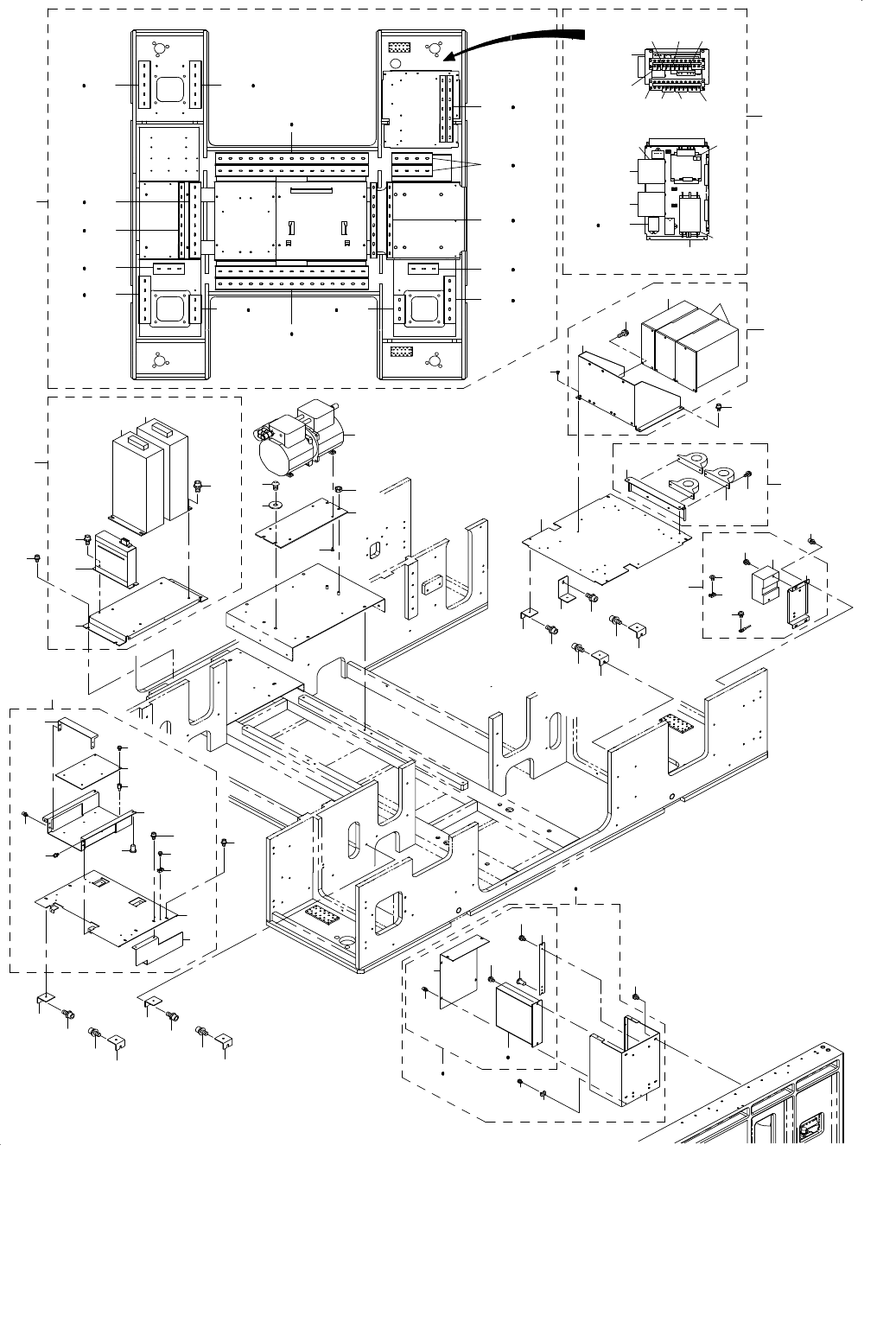

11.BASE FRAME ELECTRIC APPARATUS COMPONENTS(7)(TYPE XL)
ベースフレーム電装関係（７）（ＸＬ 仕様）
2
1
3
4
21
22
29
30
29
30 29 30
21
22 21 22
21
22
29
30
23
24
23 24
33
34
25 26
25
26
27
28
31
32
60
60
59
60
59
59
60
20
63
62
50
47
5352
52
52
53
5351
56
57
58
54
55
57
** **
**
**
**
**
**
**
**
**
**
48
53
49
41
37
36
40
38
46
45
5
42
39
44
19
17
15
16
16
18
14
13
60
61
59
60
59
60
60
59
59
67
70
74
73
65
66
78
71
72
64
75
76
77
69
68
35
6
12
11
43
10
9
8
7
93
94
82
83
90
91
89
88
86
84
85
87
79 80
81
92
- 22 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-16654 VACUUM_PUMP_XL_ASM
真空＿ポンプ＿ＸＬ＿組
1
2 NM-3060810-SF NUT M6
フランジ付きナット
2
3 WP-0651646-SC WASHER
平座金
2
4 SL-6061492-TN BOLT
座金付き六角穴ボルト
2
5 400-94707 BREAKER ASSY
ブレーカー組
1
6 400-94473 BREAKER BRACKET
ブレーカーブラケット
(1)
7 HX-0029400-00 FIXED BASE
固定ベース
(1)
8 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
9 HA-0063300-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
10 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
11 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
13 400-98152 REGENERATIVE RESISTOR_ASM_XL
リジェネレティブレジスタ組 ＸＬ
1
14 400-94498 REGISTOR_BR_XL
レジスタＢＲ＿ＸＬ
(1)
15 400-54885 REGENERATIVE RESISTOR
回生抵抗 ＲＢ−１２
(1)
16 400-92658 REGENERATIVE REGISTOR
回生抵抗
(2)
17 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
18 SL-6061492-TN BOLT
座金付き六角穴ボルト
(4)
19 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
20 400-98147 DUCT ASSY XL
ダクト組＿ＸＬ
1
21 400-94365 DUCT_60_60_150
ダクト６０＿６０＿１５０
(4)
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
23 400-94366 DUCT_60_60_750
ダクト６０＿６０＿７５０
(4)
24 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
25 400-94367 DUCT_30_60_400
ダクト３０＿６０＿４００
(3)
26 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
27 400-94368 DUCT_60_60_400
ダクト６０＿６０＿４００
(1)
28 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
29 400-94476 DUCT_60_60_250
ダクト＿６０＿６０＿２５０
(4)
30 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
31 400-77201 DUCT 60-60-200
ダクト ６０−６０−２００
(2)
32 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
33 400-94369 DUCT_30_60_350
ダクト３０＿６０＿３５０
(2)
34 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
35 400-94496 DRIVER_BASE_XL
ドライバベース＿ＸＬ
1
36 400-94713 XY DRIVER UNIT
ＸＹドライバユニット
1
37 400-94394 DRIVER_BR
ドライバブラケット
(1)
38 400-44538 SERVO AMP 750W
Ｘ軸サーボアンプ７５０Ｗ
(1)
39 400-44539 SERVO AMP 2000W
Ｙ軸サーボアンプ２０００Ｗ
(2)
40 SL-4051691-SC SCREW M5X0.8 L=16
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１６
(9)
41 SD-0640246-SP HINGE SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
2
42 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
43
#01
400-94932 CORE_UNIT_EN
コアユニット＿ＥＮ
1
44 400-94697 CORE_BR
コアブラケット
(1)
45 HN-0015500-00 CORE
コア
(3)
46 SL-4041091-SC SCREW M4 L=10
なべ小ねじ セムス Ｍ４Ｘ０．７ Ｌ＝１０
(6)
47 400-94708 AC INPUT UNIT
ＡＣ＿入力ユニット
1
48 400-94416 AC POWER PLATE
ＡＣ電源プレート
(1)
49 400-94418 AC_POWER_PLATE_BR
ＡＣ電源プレート＿ＢＲ
(1)
50 400-94417 BLOCK_TERMINAL_PLATE
ブロックターミナルプレート
(1)
51 HK-0699501-10 BLOCK TERMINAL
ブロックターミナル
(2)
52 HK-0699900-20 BLOCK TERMINAL
ブロックターミナル
(3)
53 HK-0699900-30 BLOCK TERMINAL
ブロックターミナル
(4)
54 HB-0010200-0A RELAY
リレー
(1)
55 HB-0011000-10 RELAY COVER
関連パーツ
(1)
56 HN-0023700-00 NOISE FILTER
ノイズフィルター
(1)
57 HA-0062900-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
58 400-29567 AC TRANCE
ＡＣトランス
(1)
59 400-94471 BASE_SUPPORT
ベースサポート
7
60 SL-6061492-TN BOLT
座金付き六角穴ボルト
8
61 400-94472 BASE_SUPPORT_R
ベースサポート＿Ｒ
(1)
62 400-99524 VAC_PUMP_PLATE
真空＿ポンプ＿プレート
(1)
63 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
64 400-98150 CTRL BOX BASE UNIT XL
コントロールボックスベースユニットＸＬ
1
65 400-71380 CTRL_SUPPORT_BASE_XL
ＣＴＲＬサポートベース＿ＸＬ
(1)
66 400-94406 DUCT_BR
ダクトブラケット
(1)
67 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
68 400-94404 PCB_SUPPORT
ＰＣＢサポート
(1)
69 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
70 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
71 400-94405 PCB_SUPPORT_COVER
ＰＣＢサポートカバー
(1)
72 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
73 HX-0029400-00 FIXED BASE
固定 ベース
(4)
74 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
75 400-48082 SUPER INPAUSE BOARD
スーパーインポーズボード
(1)
76 HX-0035400-0N SPACER
スペーサ
(6)
77 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
78 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
79 400-94884 BU DRIVER UNIT
ＢＵドライバユニット
1
80
#01
400-94917 BU DRIVER UNIT EN
ＢＵドライバユニット＿ＥＮ
1
81 400-94350 DRIVER_UNIT_BR
ドライバユニットブラケット
(1)
82 400-94885 BU DRIVER ASSY
ＢＵドライバ組
(1)
83
#01
400-94918 BU DRIVER ASSY EN
ＢＵドライバ組＿ＥＮ
(1)
84 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
85
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
(1)
86 400-00534 BACK UP DRIV PLATE
バックアップＤＲＩＶプレート
(1)
87 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(3)
88 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(1)
89 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
90 400-94351 DRIVER_UNIT_COVER
ドライバユニットカバー
(1)
91 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
92 HX-0029400-00 FIXED BASE
固定ベース
(1)
93 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
94 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
