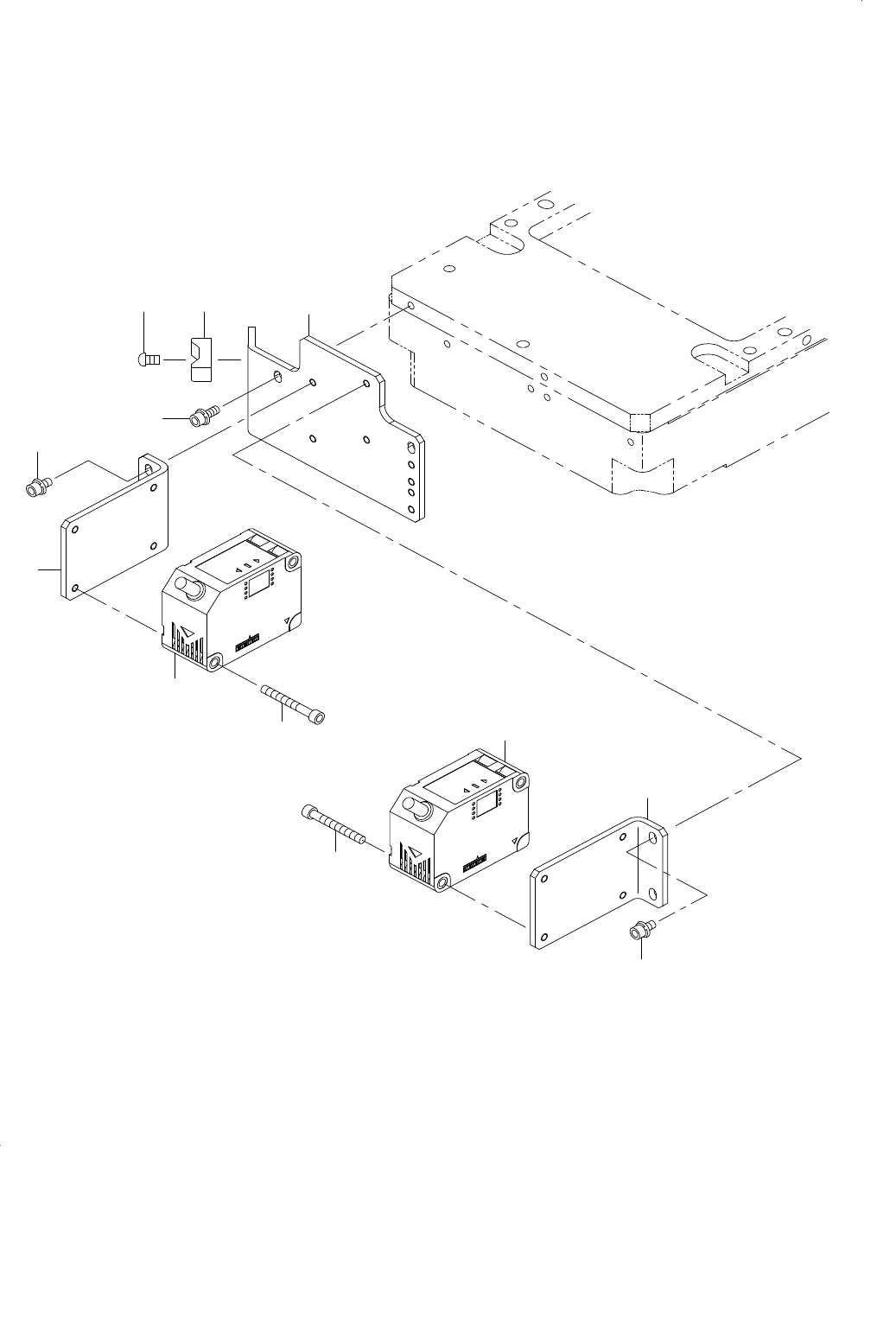

48.HMS COMPONENTS
ＨＭＳ 関係
1
8
5
3
9
5
3
2
8
4
76
- 96 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08804 HMS BR V2
ＨＭＳブラケットＶ２
1
2 401-08805 HMS BR B
ＨＭＳブラケットＢ
1
3 401-13694 SENSOR
センサー
2
4 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
5 SM-6032542-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
2
6 HX-0029400-00 FIXED BASE
固定ベース
1
7 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
1
8 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
9
#01
401-08805 HMS BR B
ＨＭＳブラケットＢ
1
- 97 -

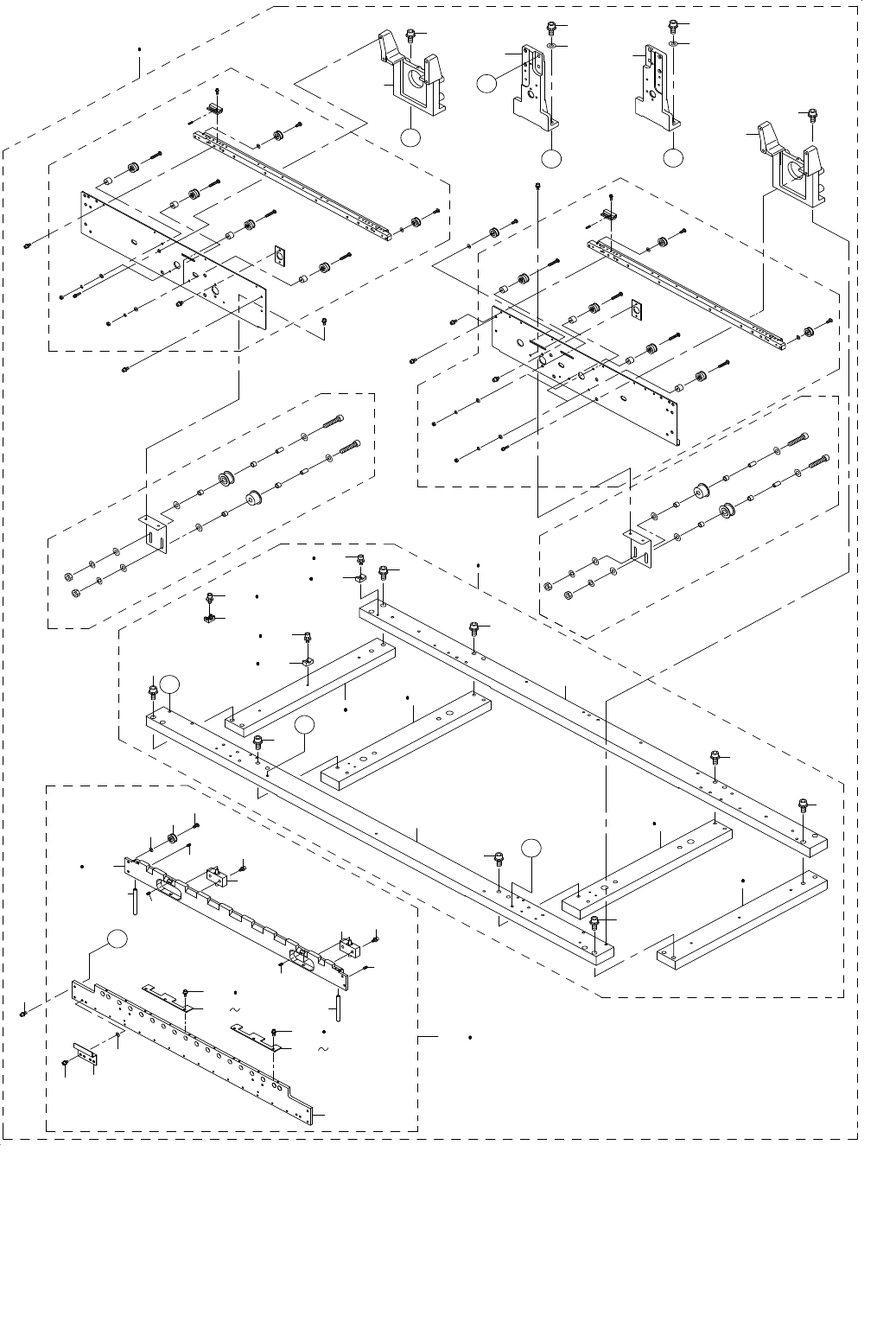

49.PWB CONVEYOR COMPONENTS(1)
基板搬送関係（１）
3 4
18
46
44
45
43
46
D
C
B
A
47
47
20
19
1
2
39
38
27
29
30
31
27
29
30
31
23
C
21
22
16
17
11
33
15
33
25
26
5
6
7
8
9
10
9
10
7
8
32
37
40
24
24
D
B
A
42
32
37
40
13
14
16
17
13
14
16
17
11
12
12
12
11
12
11
41
35
34
36
