- 2 - NOTE( 注記 ) #01....TYPE M Ｍ 仕様 #02....TYPE L Ｌ 仕様 #03....FOR EN ＥＮ 用 #04....UNTIL M /C REV.D マシン ＲＥＶ．Ｄ まで #05....AFTER M/C R EV.E マシン ＲＥＶ．Ｅ 以降 #06....OPTIONAL PARTS オプション部品 REF.NO NOTE PART NO D E S C R I P T I O N …
- 1 -
MAIN UNIT
本体
1. BASE FRAME COMPONENTS(1)
ベースフレーム関係（１）
41 42
56
53
52
51
81
44
47
55
44
43
34
33
32
31
30
97
29
85
33
32
17
76
72
14
13
14
10
8
11
9
67
12
6
13
7
20
43
21
78
16
77
80
79
15
75
69
68
70
71
71
70
88
86
87
17
34
31
30
97
29
19
19
5
5
75
28
27
26
18
18
57
58
37
39
38
40
35
36
74
75
75
74
73
73
88
60
84
59
64
65
63
62
66
61
21
22
25
24
23
18
18
18
82
48
46
83
45
49
50 54
91 97
29
30
97
31
34
34
31
29
95
96
92
90
94
93
92
89
31
89
31
30 97
- 2 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
#03....FOR EN ＥＮ 用
#04....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#05....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#06....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 EA-9500B01-00 CABLE BAND
束線バンド
50
2 EA-9500B02-00 CABLE BAND 150
結束バンド１５０
120
3 HX-0006500-0B CABLE BAND
束線バンド
50
4 HX-0006500-0C CABLE BAND
束線バンド
5
5 HX-0041800-0C SPACER
スペーサ
16
6 E1035-729-000 ADJUSTER FOOT
アジャストフット
4
7 400-00519 BASEFRAME NUT
ベースフレームナット
4
8 E1044-729-000-A ADJUSTER NUT 36
アジャスタナット３６
4
9 400-00403 ADJUST BOLT
アジャストボルト
4
10 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
12
11 WS-1220002-KN SPRING WASHER
ばね座金
12
12 WP-1302500-SC WASHER
平座金小形丸 Ｍ１２
12
13 SM-6083002-TN SCREW M8 L=30
六角穴ボルト Ｍ８ Ｌ＝３０
24
14 NM-6080002-SC NUT M8
六角ナット Ｍ８ ２種
12
15
#06
400-13307 FP PUSHER
ＦＰプッシャ
12
16
#06
NM-6080001-SC NUT M8X1.25
六角ナット Ｍ８ １種
12
17
#03
HK-0429900-7A CAP
キャップ
2
18 PS-0400122-KP SPRING PIN
スプリングピン
10
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
20
#03
400-00535 BASEFRAME NUT(EN)
ベースフレームナット（ＥＮ）
4
21
#01
401-14762 HOLE COVER M ASSY
ホールカバーＭ組
1
22
#02
401-14536 HOLE COVER L ASSY
ホールカバーＬ組
1
23 400-94739 HOLE COVER COPLA
ホールカバーコプラ
(1)
24
#02
SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
25 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
26
#02
401-14021 FLUXER HOLE COVER
フラクサホールカバー
(1)
27
#02
401-08665 EXT FRAME HOLE COVER
延長フレームホールカバー
(1)
28
#02
SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
29 401-08337 FAN BR
ファンブラケット
4
30
#04
400-92440 BASIC FAN ASM
ファン組
4
31 SL-4033591-SC SCREW M3X35
セムスねじ
12
32 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
4
33 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
4
34 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
8
35 401-13993 SMEMA BR ASM
スメマブラケット組
1
36 400-94462 IF PANEL L
ＩＦパネルＬ
(1)
37 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
38 401-10047 SMEMA IN CABLE ASM
スメマＡ ＩＮケーブル組
(1)
39 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
40
#03
HK-0429901-4A CAP
キャップ
1
41
#04
401-14758 MTC IF PANEL-R ASM
ＭＴＣ ＩＦパネル−Ｒ組
1
42
#05
401-36235 MTC_IF_PANEL-R_ASM
ＭＴＣ＿ＩＦ＿パネル−Ｒ＿組
1
43 401-10047 SMEMA IN CABLE ASM
スメマＩＮケーブル組
(1)
44 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
45 401-20296 EPV_HOLE_COVER
ＥＰＶホールカバー
(1)
46 PX-9500010-00 PLUG
止栓
(1)
47 401-09923 MTC PWR WIRE R ASM
ＭＴＣ電源Ｒケーブル組
(1)
48 400-46640 USB BRACKET
ＵＳＢブラケット
(1)
49 400-44522 USB RELAY CABLE
ＵＳＢ延長ケーブル
(1)
50 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
51 HK-0651200-80 CONNECTOR
モジュラー
(1)
52 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
53 HX-0032600-0A GROMMET
ドームプラグ
(1)
54
#05
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
55
#05
401-33969 MTC POWER CABLE R ASM
ＭＴＣ電源束線組
(1)
56 401-20294 IF_PANEL_R_EPV
ＩＦパネルＲ＿ＥＰＶ
(1)
57
#04
401-14759 MTS IF PANEL-L ASM
ＭＴＳ ＩＦパネル−Ｌ組
1
58
#05
401-36236 MTS_IF_PANEL-L_ASM
ＭＴＳ＿ＩＦ＿パネル−Ｌ＿組
1
59 PX-9500010-00 PLUG
止栓
(1)
60 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(2)
61 401-14123 MTS IF PANEL
ＭＴＳ ＩＦパネル
(1)
62 401-09922 MTC PWR WIRE L ASM
ＭＴＣ電源Ｌケーブル組
(1)
63 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
64 PJ-2300062-00 UNION
隔壁用ユニオン
(1)
65
#05
PJ-3040600-04
隔壁エルボ
(1)
66
#05
401-33968 MTS POWER CABLE L ASM
ＭＴＳ電源束線組
(1)
67
#03
400-00404 ADJUST BOLT(EN)
アジャストボルト（ＥＮ）
4
68 401-14025 CEILING COVER
シーリングカバー
1
69 SL-6041492-TN SCREW
座金付き六角穴ボルト
5
70 HX-0029400-00 FIXED BASE
固定ベース
4
71 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
4
72 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
73 401-08661 BANK PCB BR
バンク基板ブラケット
2
74 400-66568 BANK PCB ASM
バンク基板組
2
75 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
32
76
#03
HK-0429901-4A CAP
キャップ
1
77
#04
E6600-729-000 ADJUST FOOT N
アジャストフットＮ
4
78
#04
SM-6082502-TN BOLT
六角穴ボルト
12
79
#04
400-13306 FLICTION PLATE
フリクションプレート
12
80
#04
SM-1030801-SC SCREW M3 L=8
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝８
36
81 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
2
82 400-95126 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ／Ｆブラケットケーブル組
1
83 PJ-3040600-04 PARTITION ELBOW
隔壁エルボ
1
84 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
85 400-52570 BASE RUBBER
ベースラバー
2
86 401-08664 CEILING COVER EX
シーリングカバー延長
1
87 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
88 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
5
89 HM-0003300-30 FINGER GUARD
フィンガーガード
1
90 401-08337 FAN_BR
ファン＿ＢＲ
1
91
#04
400-92440 BASIC FAN ASM
ファン組
1
92 SL-4033591-SC SCREW M3X35
セムスねじ
4
93 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
2
94 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
2
95 HM-0003300-30 FINGER GUARD
フィンガーガード
1
96 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
2
97
#05
401-33768 DC FAN
ＤＣファン
5
- 3 -

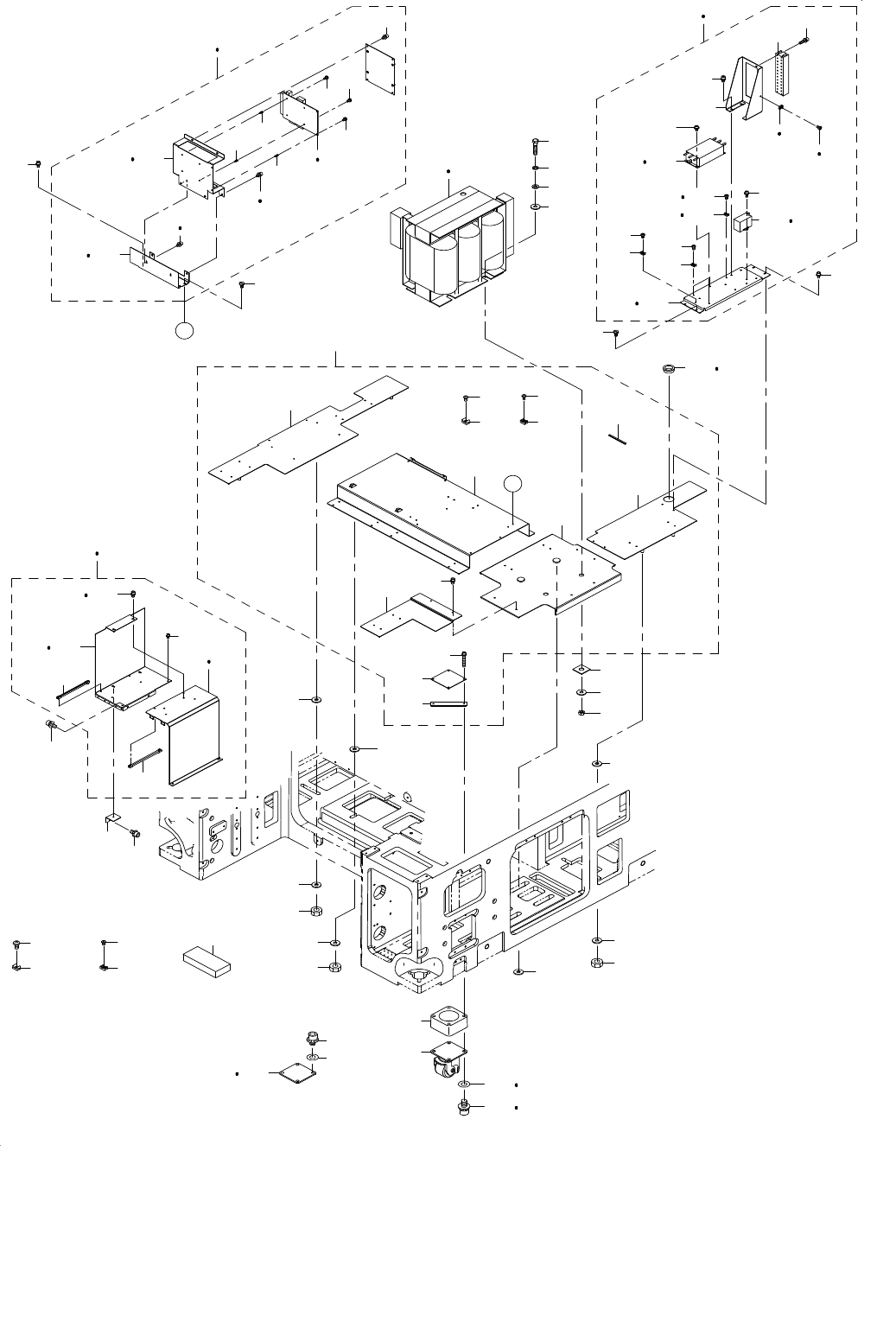

2. BASE FRAME COMPONENTS(2)
