- 143 - 72. FEEDER BANK COMPONENTS(4)(TYPE XL) フィーダバンク関係（４） （ＸＬ 仕様） 5 7 2 2 2 8 10 11 13 14 17 16 4 5 4 5 5 4 18 3 18 3 2 3 18 4 3 18 1 12 6 21 20 20 21 24 24 22 23 29 25 19 26 27 28 9 15
- 142 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14155 FEEDER SENS BR ASM
フィーダセンサブラケット組
1
2
#01
401-14955 FEEDER_SENS BR ASM 3010
フィーダセンサブラケット組 ３０１０
1
3 401-10192 SENSOR BR FR
センサブラケットＦＲ
(1)
4
#01
401-14952 SENSOR BR FR 3010
センサブラケットＦＲ ３０１０
(1)
5 401-14729 SENSOR BR RR
センサブラケットＲＲ
(1)
6 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(8)
7 HX-0029400-00 FIXED BASE
固定ベース
(3)
8 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
9 401-10193 SENSOR BR R
センサブラケットＲ
(1)
10 401-14734 SENSOR BR FL
センサブラケットＦＬ
(1)
11 401-14156 M BANK F SENSOR ASM
ＭバンクＦセンサ組
1
12 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
13 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
14 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
15 401-10190 FSD BR
ＦＳＤブラケット
(4)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
17 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
18 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
19 401-14157 M BANK R SENSOR ASM
ＭバンクＲセンサ組
1
20 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
(1)
21 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
(1)
22 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
23 401-10190 FSD BR
ＦＳＤブラケット
(4)
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
25 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
26 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
27 400-93804 REFLEKTOR
リフレクタ
1
28 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
2
29 401-14730 ARRAY SENSOR BR
アレイセンサブラケット
1
30 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
31 SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
2
32 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
33 400-93992 S BR C
センサブラケットＣ
1
34 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
- 143 -

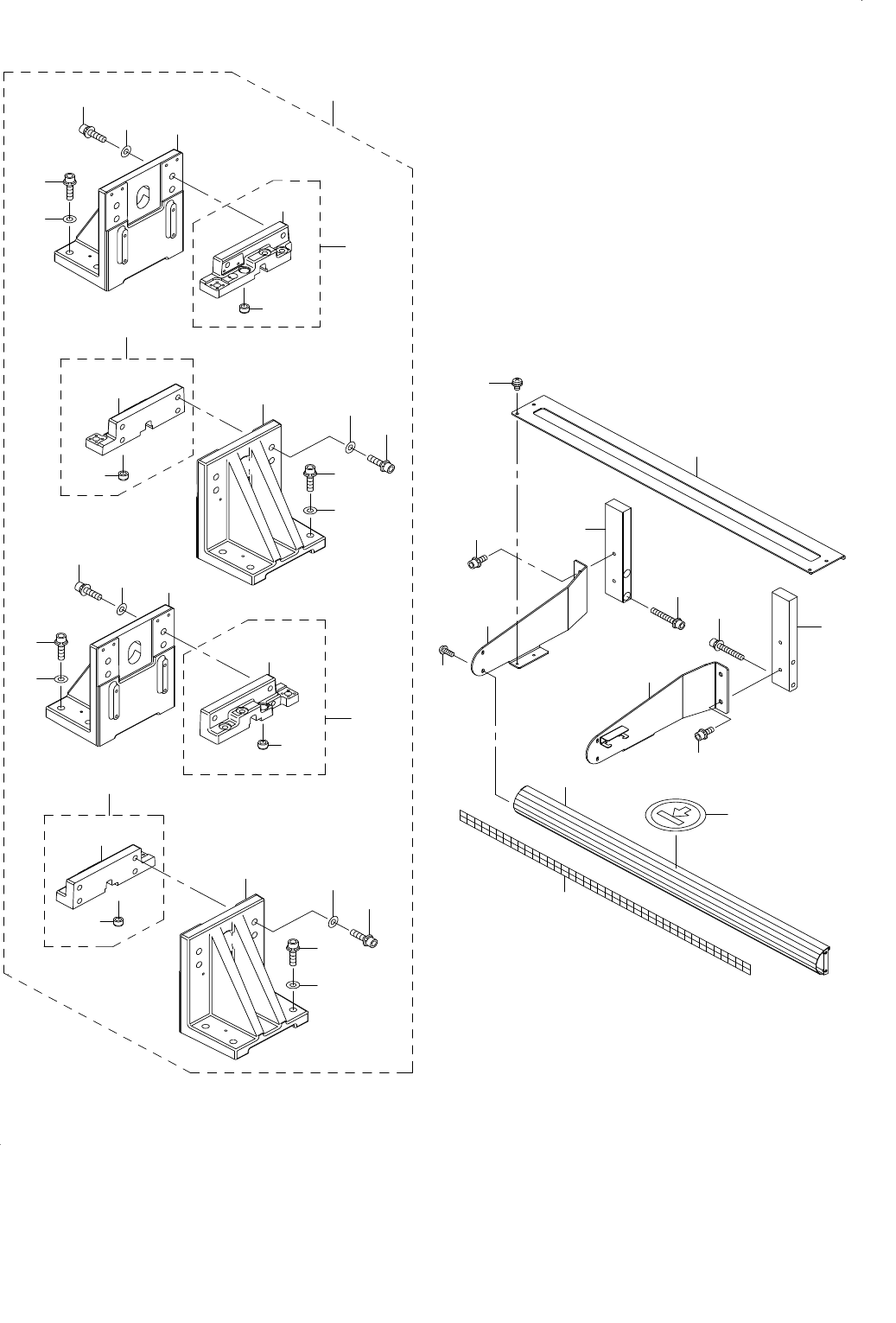

72.FEEDER BANK COMPONENTS(4)(TYPE XL)
フィーダバンク関係（４）（ＸＬ 仕様）
5
7
2
2
2
8
10
11
13
14
17
16
4
5
4
5
5
4
18
3
18
3
2
3
18
4
3
18
1
12
6
21
20
20
21
24
24
22
23
29
25
19
26
27
28
9
15
- 144 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93596 BANK SUPPORT UNIT
バンクサポートユニット
1
2 400-71339 BANK_SUPPORTER_A
バンクサポーターＡ
(4)
3 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
(16)
4 SL-6104042-TN BOLT
座金付き六角穴ボルト
(16)
5 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
(16)
6 400-93613 BANK_SUPPORTER_B_FL_ASM
バンクサポーターＢ ＦＬ組
(1)
7 400-71341 BANK_SUPPORTER_B_FL
バンクサポーターＢ ＦＬ
(1)
8 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
9 400-93614 BANK_SUPPORTER_B_FR_ASM
バンクサポーターＢ ＦＲ組
(1)
10 400-71344 BANK_SUPPORTER_B_FR
バンクサポーターＢ ＦＲ
(1)
11 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
12 400-93615 BANK_SUPPORTER_B_RL_ASM
バンクサポーターＢ ＲＬ組
(1)
13 400-71345 BANK_SUPPORTER_B_RL
バンクサポーターＢ ＲＬ
(1)
14 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
15 400-93616 BANK_SUPPORTER_B_RR_ASM
バンクサポーターＢ ＲＲ組
(1)
16 400-71342 BANK_SUPPORTER_B_RR
バンクサポーターＢ ＲＲ
(1)
17 E2623-721-000 BANK LOCATE BUSH B
バンクロケートブッシュＢ
(1)
18 SL-6104042-TN BOLT
座金付き六角穴ボルト
(16)
19 E5721-729-000 LABEL
荷重禁止シール
1
20 400-94376 BANK_SUPPORT
バンクサポート
2
21 SL-6064092-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝４０
4
22 400-94374 TAPE_GUIDE_BR_L
テープガイドブラケットＬ
1
23 400-94375 TAPE_GUIDE_BR_R
テープガイドブラケットＲ
1
24 SL-6061692-TN BOLT
座金付き六角穴ボルト
4
25 400-94372 TAPE_GUIDE_BR_C
テープガイドブラケットＣ
1
26 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
4
27 400-94373 TAPE_GUIDE_SUPPORT_BR
テープガイドサポートブラケット
1
28 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
29 400-93594 ETF_POSITION_LABEL(40)
ＥＴＦポジションラベル（４０）
1
