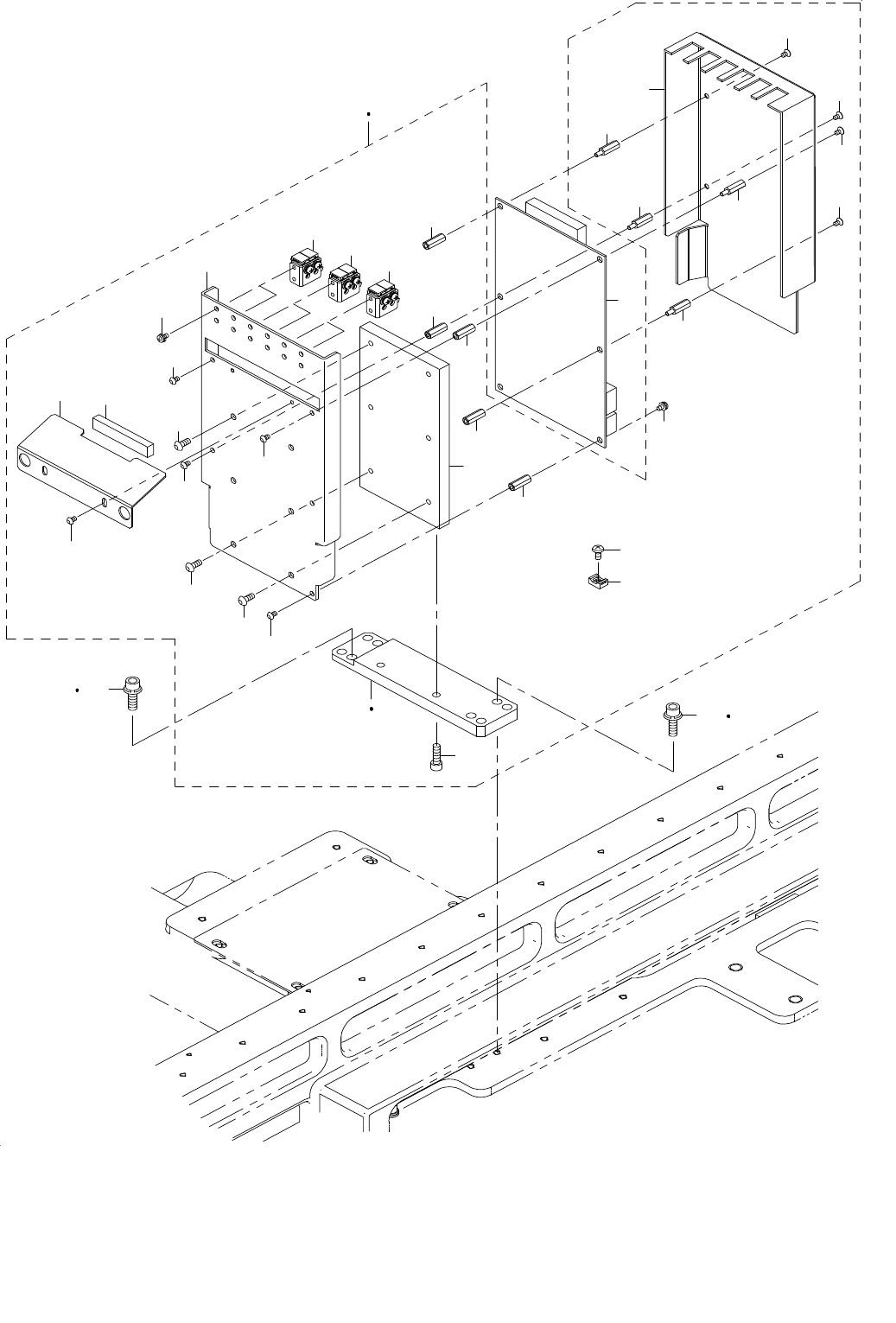

80.CVS COMPONENTS
ＣＶＳ 関係
21
22
25
19
20
23
1
2
9
9
9
9
6
5
3
12
18
17
16
15
14
13
12
11
11
11
11
10
10
10
10
10
12
12
8
7
7
7
6
6
4
24 25
- 160 -
NOTE( 注記 ) #01....TYPE XL ＸＬ 仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14720 CVS UNIT V
ＣＶＳユニットＶ
1
2
#01
401-01988 CVS UNIT
ＣＶＳユニット
1
3 400-99514 CVS BASE P
ＣＶＳベースＰ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
5 401-05839 CVS BRACKET
ＣＶＳブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(6)
7 401-01989 CONTACT SUB UNIT
コンタクトサブユニット
(6)
8 401-05838 CVS COVER
ＣＶＳカバー
(1)
9 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(5)
10 400-48829 STUD17
スタッド１７
(5)
11 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
12 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
14 HX-0029400-00 FIXED BASE
固定ベース
(4)
15 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
16 401-05840 CVS PCB COVER
ＣＶＳ基板カバー
(1)
17 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
18 400-80833 SPONGE
スポンジ
(1)
19 401-18897 CVS_BASE_V2
ＣＶＳベース＿Ｖ２
(1)
20
#01
400-99513 CVS_BASE
ＣＶＳ＿ベース
(1)
21 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(12)
22 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
23 400-95117 CVS PCB ASM.
ＣＶＳ基板組
1
24 SL-6061692-TN BOLT
座金付き六角穴ボルト
1
25
#01
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
3
- 161 -

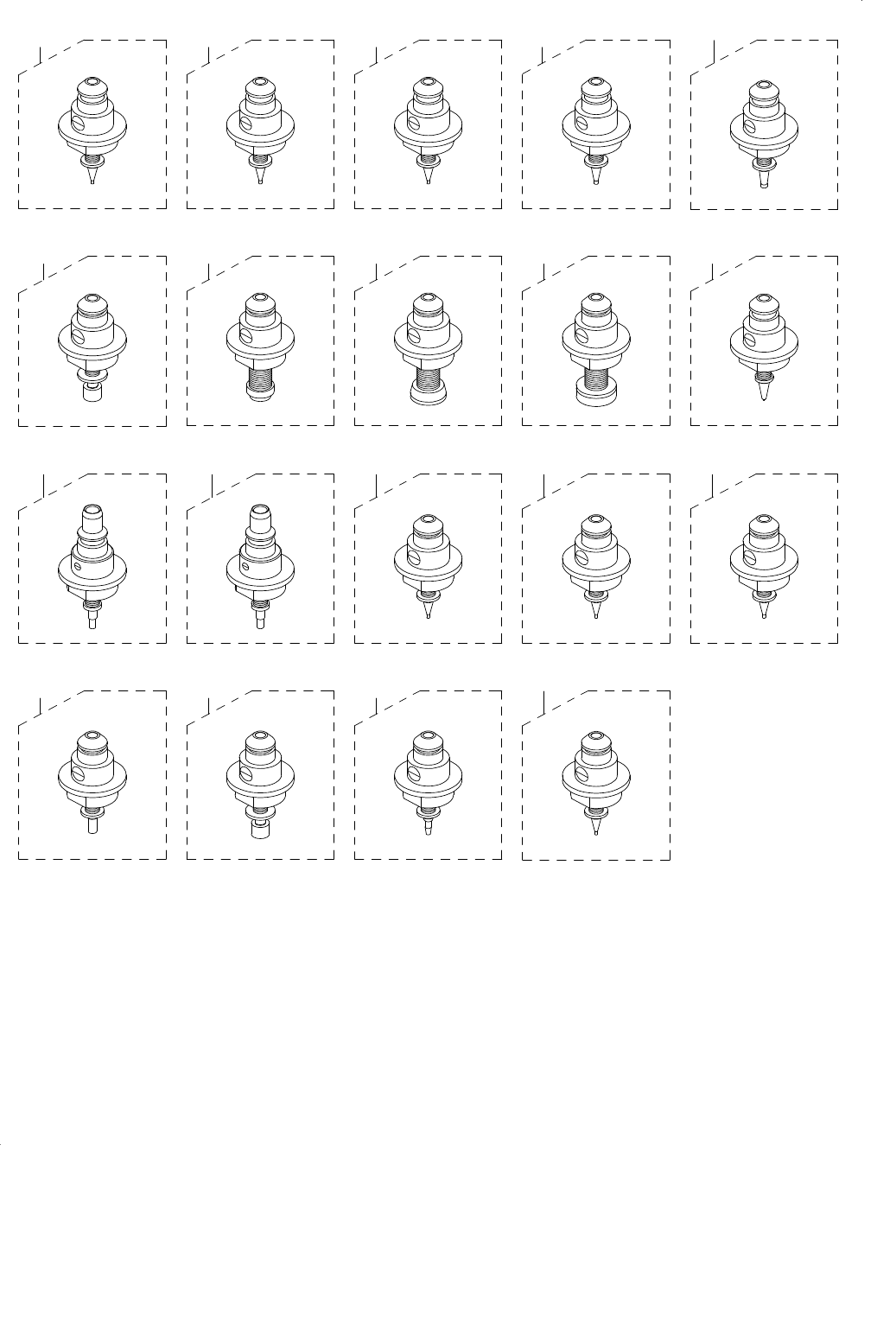

81.NOZZLE ASSEMBLY & SUPPORT PIN COMPONENTS
ノズルアッセンブリ・サポートピン関係
18
10987
12
1716
151413
21
5
11
6
43
19
