- 197 -

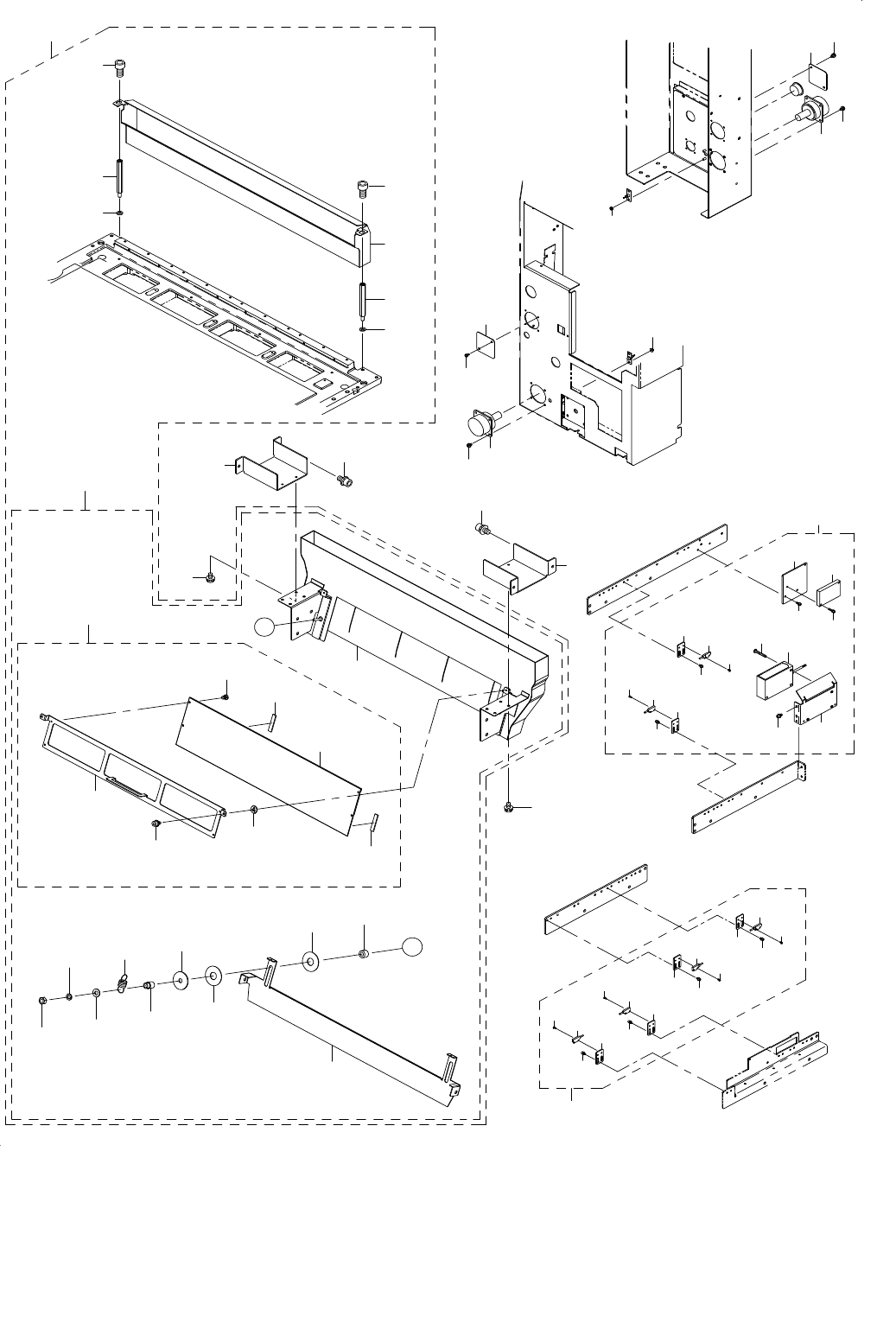

99.E FIXED BANK UNIT COMPONENTS(2)
電動固定バンクユニット関係（２）
10
28
31
24
25
26
27
29
30
18
15
22
20
21
23
23
21
22
19
15
12
16
16
14
14
16
15
13
14
16
17
14
11
15
3
4
1
32
9
8
7
6
2
5
36
37
56
33
55
57
57
56
58
58
38
35
34
35
36
37
47
54
44
41
39
A
A
48
49
46
49
51
50
52
53
43
42
45
40
39
- 198 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-11734 ELEC BANK RELAY WIRE ASM
電動バンクリレーワイヤ組
1
2 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
3 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
2
4 400-93801 M CONNECTOR PLATE R
メカコネクタプレートＲ
1
5 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
6 401-11734 ELEC BANK RELAY WIRE ASM
電動バンクリレーワイヤ組
1
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
8 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
2
9 400-93801 M CONNECTOR PLATE R
メカコネクタプレートＲ
1
10 401-14158 E BANK F SENSOR ASM
Ｅ バンク Ｆ センサ組
1
11 401-10009 E-FD-FLOAT(F)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｆ）受光組
(1)
12 401-10008 E-FD-FLOAT(F)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｆ）投光組
(1)
13 401-10013 E-FD-DETECT(F)RECEIVE SENS ASM
電動フィーダ検知センサ（Ｆ）受光組
(1)
14 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
15 401-10190 FSD BR
ＦＳＤブラケット
(4)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
17 401-10012 E-FD-DETECT(F)EMISSIN SENS ASM
電動フィーダ検知センサ（Ｆ）投光組
(1)
18 401-14159 E BANK R SENSOR ASM
Ｅ バンク Ｒ センサ組
1
19 401-10010 E-FD-FLOAT(R)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｒ）投光組
(1)
20 401-10011 E-FD-FLOAT(R)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｒ）受光組
(1)
21 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(4)
22 401-10190 FSD BR
ＦＳＤブラケット
(2)
23 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
24 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
25 400-93804 REFLEKTOR
リフレクタ
(1)
26 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(2)
27 401-14730 ARRAY SENSOR BR
アレイセンサブラケット
(1)
28 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
(1)
29 SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
(2)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
31 400-93992 S BR C
センサブラケットＣ
(1)
32 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
2
33 401-26511 TAPE_GUIDE_ASM_FIX
テープガイド組＿ＦＩＸ
1
34 401-38828 TAPE_GUIDE_A
テープガイド＿Ａ
(1)
35 SM-6061202-TN BOLT
六角穴ボルト
(2)
36 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(4)
37 401-11174 TGI_POST
ＴＧＩ＿ポスト
(2)
38 401-26050 TAPE_GUIDE_B_ASM_FIX
テープガイド＿Ｂ＿組＿ＦＩＸ
(1)
39 400-98072 SLIDE_WASHER
スライドワッシャー
(4)
40 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(2)
41 400-56921 SPRING STUD
スプリングスタッド
(2)
42 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
43 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(2)
44 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(2)
45 401-11184 SLIDE_GUIDE_SP
スライドガイド＿ＳＰ
(2)
46 401-38836 TAPE_GUIDE_B
テープガイド＿Ｂ
(1)
47 401-26047 SHUTER_ASM
シャッター組
(1)
48 401-38829 SHUTTER_PLATE
シャッタープレート
(1)
49 401-38835 MAGNET_RUBBER_SHEET
マグネットラバーシート
(2)
50 401-38837 UPDC_HANDLE_BR
ＵＰＤＣ＿ハンドル＿ＢＲ
(1)
51 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(4)
52 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
53 401-38507 WSHER_TM-147-1
抜け止め防止ワッシャＴＭ−１４７−１
(2)
54 401-38845 SLIDE_GUIDE_FIXED
スライドガイド＿ＦＩＸＥＤ
(1)
55 401-50864 GUIDE_SPACER_55
ガイドスペーサ＿５５
(2)
56 401-11178 TAPE_GUIDE_SUP_BR_S
テープガイド＿ＳＵＰ＿ＢＲ＿Ｓ
2
57 SL-6051092-TN BOLT
座金付き六角穴ボルト
4
58 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
4
- 199 -
100.E FIXED BANK UNIT COMPONENTS(3)
電動固定バンクユニット関係（３）
45
60
61
1
59
57
43
42
43
56
44
41
55
46
47
54
58
67
62
69
68
71
63
66
65
64
29
29
2
11
14
13
12
28
32
A
30
B
34
33
31
29
19
8
9
7
6
B
5
27
4
20
23
26
24
24
10
15
17
16
18
8
9
7
25
40
3
36
37
38
A
39
35
35
27
72
70
