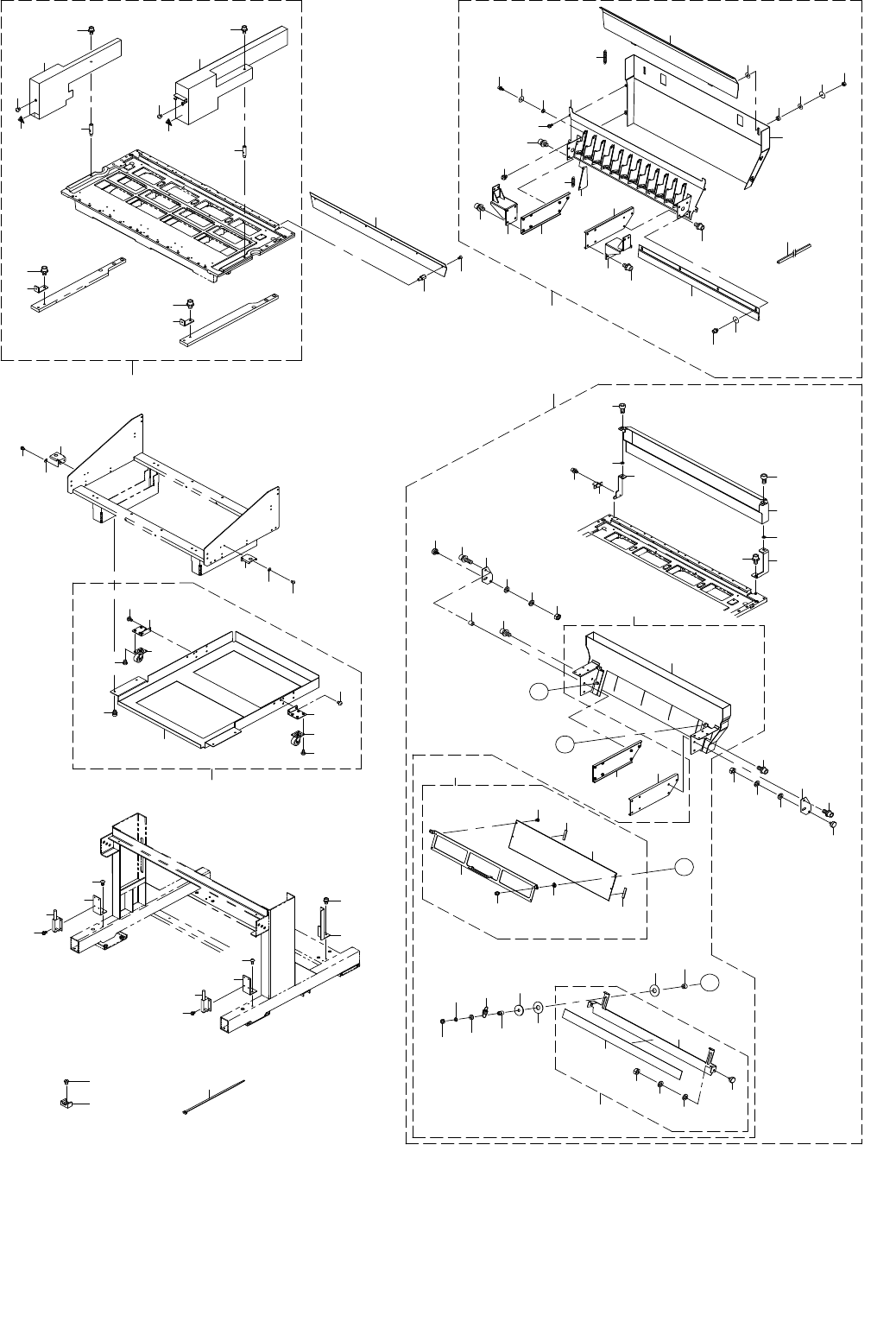

109.E REPLACING OVERALL CHANGER TRUCK COMPONENTS(5)(TYPE XL)
電動一括交換台車関係（５）（ＸＬ 仕様）
1 2
37
35
40
39
41
39
36
40
35
65
6
13
7
9
56
42
42
41
49
74
73
72
72
71
66
72
72
71
36
38
37
65
8
12
10
18
51
52
53
50
54
52
70
70
69
70
69
43
14
15
15
10
12
46
44
45
46
21
48
48
47
23
20
24
24
47
25
25
8
11
4
3
11
4
3
21
22
22
21
21
22
29
28
27
34
34
18
38
19
30
26
5
32
31
70
69
70
69
70
69
70
69
70
70
70
77
70
70
66
67
71
71
68
68
68
72
72
72
72
67
61
62
75
76
64
58
59
60
57
33
63
55
B
B
A
A
22
17
16
17
16
- 218 -
NOTE( 注記 ) #01....FOR WITHOUT CUTTER カッター無し用
#02....FOR EN,9500MM ＥＮ，９５０ ＭＭ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-94893 TROLLEY_ASM
トロリー組
1
2
#02
401-20911 TROLLEY_ASM_950
トロリー組＿９５０
1
3 WP-0621036-SP WASHER
平座金
(4)
4 SM-3061052-TN SCREW
丸ねじ Ｍ６ Ｌ＝１０
(4)
5 SM-6051002-TN BOLT
六角穴ボルト
(4)
6 400-94837 TROLLEY_UPPER
トロリーアッパー
(1)
7 400-94322 TROLLY_BOTTOM
トロリーボトム
(1)
8 400-01730 SCALE MARKS SEAL
メモリシール
(2)
9 SM-6125052-TR SCREW M12 L=150
六角穴ボルト Ｍ１２ Ｌ＝１５０
(2)
10 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
(4)
11 400-89239 E_TROLLEY_PLATE
Ｅトロリープレート
(4)
12 SL-6102042-TN SCREW
座金付き六角穴ボルト
(4)
13 401-47459 TROLLEY_STOPPER_BLOCK_R
トロリストッパブロックＲ
(1)
14 401-47458 TROLLEY_STOPPER_BLOCK_L
トロリストッパブロックＬ
(1)
15 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
16 401-52318 BASE_GUIDE_BR_CL_10VA
ベースガイドブラケットＣＬ＿１０ＶＡ
(2)
17 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
18 SL-6083092-TN SCREW
座金付き六角穴ボルト
(3)
19 E2711-721-000 TROLLEY STOPPER
トロリーストッパー
(2)
20 E2703-721-000 TROLLEY SHAFT
トロリーシャフト
(1)
21 SB-8160005-C0 BEARING
ころがり軸受
(4)
22 SM-6040602-TN BOLT
六角穴ボルト
(16)
23 400-94881 TROLLEY_SHAFT_L70
トロリーシャフト＿Ｌ７０
(1)
24 400-01748 TROLLEY SUB GUIDE
トロリーサブガイド
(2)
25 SL-6062592-TN SCREW
座金付き六角穴ボルト
(2)
26 SL-6061242-TN BOLT
座金付き六角穴ボルト
(8)
27 400-23476 FG GUM SHEET
ＦＧゴムシート
(1)
28 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
29 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
30 NM-6060003-SC NUT M6
六角ナット Ｍ６
(8)
31 400-94859 CASTER_107N
キャスター １０７Ｎ
(4)
32 SL-6082092-TN BOLT
座金付き六角穴ボルト
(16)
33 E2710-721-000 STOPPER ATTACHMENT
ストッパーアタッチメント
(2)
34 400-94928 TROLLEY_HANDLE_ASM
トロリーハンドル組
(2)
35 E2641-729-000 HANDLE CLIP
ハンドルグリップ
(1)
36 400-94854 HANDLE_SHAFT_ET
ハンドルシャフトＥＴ
(1)
37 400-21920 TROLLEY HANDLE
トロリーハンドル
(1)
38 SL-6040642-TN BOLT
座金付き六角穴ボルト
(1)
39 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(1)
40 E2635-729-000 HANDLE SLIDER
ハンドルスライダ
(1)
41 PS-0600182-KP SPRING PIN
スプリングピン ６Ｘ１８
(1)
42 PS-0400122-KP SPRING PIN
スプリングピン
(2)
43 400-94929 TROLLEY_TAPE_GUIDE
トロリーテープガイド組
(1)
44 400-94833 BANK_PLATE_R
バンクプレートＲ
(1)
45 400-94834 BANK_PLATE_L
バンクプレートＬ
(1)
46 400-23221 SUPPORT SHAFT
サポートシャフト
(2)
47 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
48 400-98942 SUPPORT_SHAFT
サポートシャフト
(2)
49 401-19292 ETF_POSITION_LABEL(40)_2
ＥＴＦポジションラベル（４０）＿２
(1)
50 400-94370 TAPE_GUIDE_BR_L
テープガイドブラケットＬ
(1)
51 400-94371 TAPE_GUIDE_BR_R
テープガイドブラケットＲ
(1)
52 SL-6061092-TN SCREW
座金付き六角穴ボルト
(4)
53 400-94372 TAPE_GUIDE_BR_C
テープガイドブラケットＣ
(1)
54 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(4)
55 400-94373 TAPE_GUIDE_SUPPORT_BR
テープガイドサポートブラケット
(1)
56 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
57 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
16
58 400-94850 CASTER_BR
キャスターブラケット
2
59 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
8
60 400-94860 TH_CASTER
ＴＨキャスター
4
61
#01
400-94513 TRASH_BOX_L
トラッシュボックスＬ
1
62 400-94858 TRASH_BOX
トラッシュボックス
1
63 400-94930 TAPE HOLDER C ASM
テープホルダＣ組
1
64 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(20)
65 400-94849 TAPE_HOLDER_PL
テープホルダプレート
(2)
66 400-94865 TAPE_FIXING_BAR
テープフィキシングバー
(2)
67 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(12)
68 400-94863 TAPE_SUPPORT
テープサポート
(3)
69 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
(6)
70 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(18)
71 400-94862 TAPE_HOLDER_BR_1
テープホルダーブラケット１
(4)
72 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
73 400-94864 TAPE_HOLDER_HANDLE
テープホルダハンドル
(1)
74 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
75 400-84676 SEPARATION_PLATE
セパレーションプレート
(20)
76 E1612-706-C00 REEL SH
リールＳＨ
(20)
77 E4981-700-000 LABEL
ＥＰＲＯＭ用ブランク ラベル
1
- 219 -
110.E REPLACING OVERALL CHANGER TRUCK COMPONENTS(6)(TYPE XL)
電動一括交換台車関係（６）（ＸＬ 仕様）
4
4
2
3
6
6
7
7
11
12
15
16
17
18
19
20
21
22
23
14
34
35
36
37
38
39
24
26
25
26
27
27
27
8
1
10
45
46
42
43
44
45
46
43
44
41
47
48
50
49
47
48
49
50
52
51
51
52
53
53
54
55
40
5
9
9
8
5
17
28
29
27
13
30
31
32
33
89
80
79
78
77
97
97
93
94
95
95
94
93
92
91
98
90
65
64
57
64
58
58
67
87
84
82
B
B
68
69
66
69
71
70
72
73
86
85
88
83
82
75
76
74
81
96
92
97
56
A
A
91
61
60
59
62
63
