- 223 -

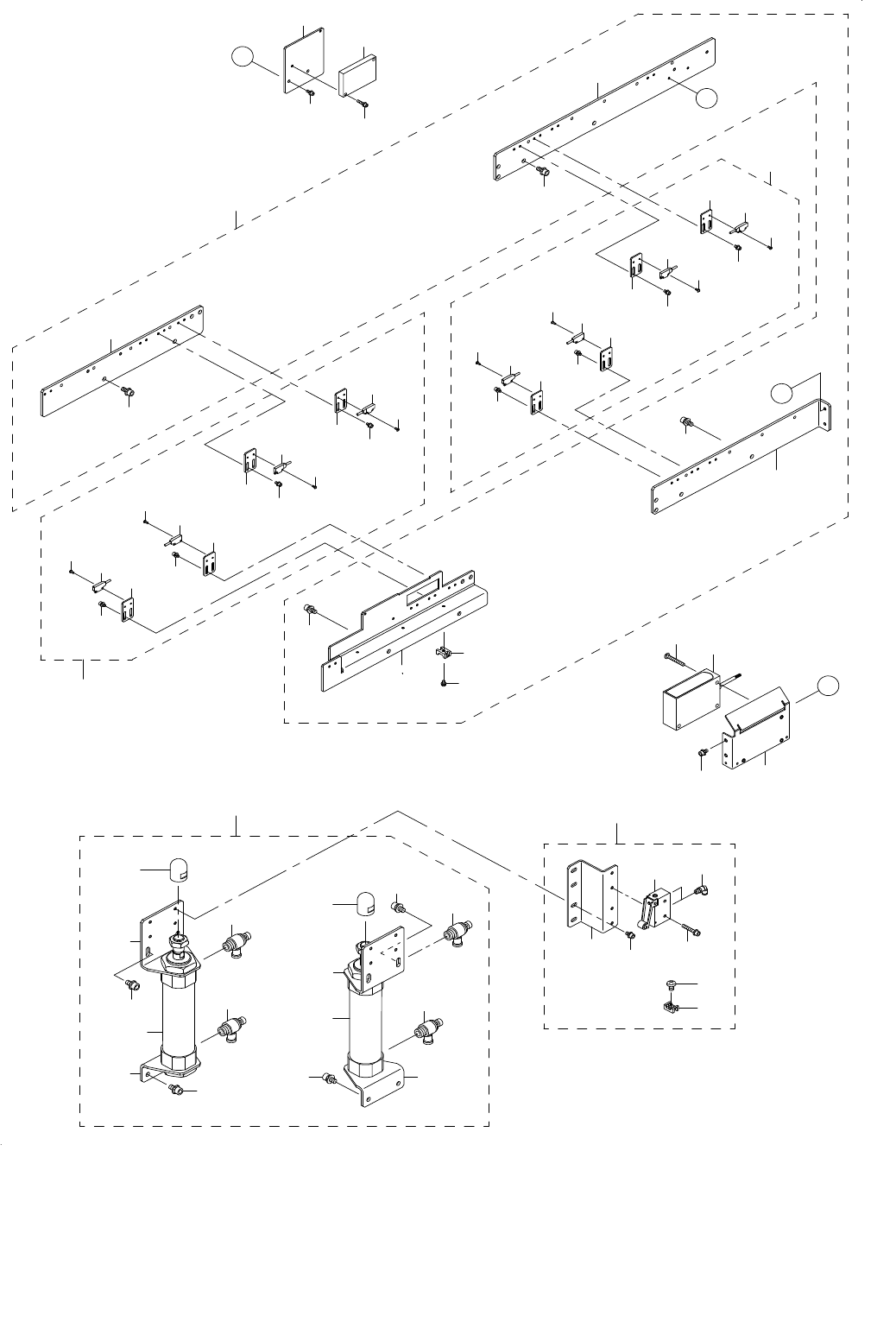

112.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(2)
メカ／電動一括交換台車関係（２）
41
40
39
38
42
37
42
38
40
39
41
37
43
43
23
23
22
22
47
34
32
31
25
26
28
28
33
30
35
29
9
24
2
45
46
819
20 21
36
27
5
3
16
15
13
17
6
14
18
7
10
11
45
4
44
1
12
- 224 -
NOTE( 注記 ) #01....FOR REAR OF THE MACHINE マシン後側用
#02....FOR FRONT・LEFT-RIGHT 手前・左右用
FOR REAR・RIGHT-LEFT 奥・右左用
#03....FOR FRONT・RIGHT-LEFT 手前・右左用
FOR REAR・LEFT-RIGHT 奥・左右用
#04....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
(1)
2 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
3 E2904-700-000 SOCKET
ソケット
(1)
4 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
5 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
6 401-11734 ELEC BANK RELAY WIRE ASM
電動バンクリレーワイヤ組
(2)
7 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
(2)
8
#04
HK-0429901-9A CAP
キャップ
1
9 400-93853 ROLLER GUIDE SUPPORT FR
ローラガイドサポートＦＲ
1
10 401-11313 BANK CONNECTOR P
バンクコネクタ Ｐ
(1)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
12 401-09985 MECH BANK CABLE ASM
メカバンクケーブル組
(1)
13 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
14 401-11734 ELEC BANK RELAY WIRE ASM
電動バンクリレーワイヤ組
(1)
15 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
16 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
(2)
17 E2904-700-000 SOCKET
ソケット
(1)
18 PJ-3010651-06 KNIFE UNION
メスユニオン
(1)
19
#04
HK-0785903-7B CONNECTOR
コネクタ
1
20
#04
HK-0429901-9A CAP
キャップ
1
21
#04
HK-0785903-7B CONNECTOR
コネクタ
1
22 400-93850 ROLLER GUIDE F
ローラガイドＦ
2
23
#01
400-93851 ROLLER GUIDE R
ローラガイドＲ
2
24
#02
400-94345 BANK VALVE L ASM
バンクバルブＬ組
1
25 400-94341 BANK VALVE BRACKET
バンクバルブブラケット
(1)
26 PV-0105050-00 MECHANICAL VALVE
メカニカルバルブ
(1)
27 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(2)
28 PJ-3040405-05 ELBOW
エルボユニオン
(2)
29 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
30
#03
400-94344 BANK VALVE R ASM
バンクバルブＲ組
1
31 400-94341 BANK VALVE BRACKET
バンクバルブブラケット
(1)
32 PV-0105050-00 MECHANICAL VALVE
メカニカルバルブ
(1)
33 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
34 PJ-3040405-05 ELBOW
エルボユニオン
(2)
35 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
36 PX-0505010-00 SILENCER
消音器
(1)
37 E2777-721-0A0 BANK STOPPER ASM.
バンクストッパ組
2
38 E2777-721-000 BANK STOPPER
バンクストッパ
(1)
39 E2778-721-000 STOPPER RUBBER
ストッパゴム
(1)
40 E2779-721-000 STOPPER COLLAR
ストッパカラー
(2)
41 SL-6031292-TN SCREW M3 L=12
座金付き六角穴ボルト Ｍ３ Ｌ＝１２
(2)
42 SL-6051042-TN SCREW
座金付き六角穴ボルト
4
43 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
12
44 PV-0151170-A0 SELECTOR
セレクタ
1
45 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
4
46 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
1
47 400-93852 ROLLER GUIDE SUPPORT FL
ローラガイドサポートＦＬ
1
- 225 -
113.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(3)
メカ／電動一括交換台車関係（３）
42
43
43
43
43
42
46
46
47
47
45
44
44
45
47
47
18
1
15
3
4
5
2
6
23
20
22
24
23
21
22
24
24
24
22
25
22
23
19
23
15
12
16
16
14
14
16
15
13
14
16
17
14
11
15
8
7
6
6
6
9
32
31
29
28
27
26
48
30
10
A
A
B
B
34
35
36
37
38
39
40
41
33
