- 227 - 114.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(4)(TYPE XL ) メカ／電動一括交換台車関係（４ ） （ＸＬ 仕様） 26 25 27 23 24 3 14 14 27 13 13 4 5 5 5 5 6 6 7 7 8 8 9 9 10 10 11 11 12 12 15 16 15 16 17 18 21 21 20 20 19 19 22 2 2 2…
- 226 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14155 FEEDER SENS BR ASM
フィーダセンサブラケット組
1
2 401-14734 SENSOR BR FL
センサブラケットＦＬ
(1)
3 401-10192 SENSOR BR FR
センサブラケットＦＲ
(1)
4
#01
401-14952 SENSOR BR FR 3010
センサブラケットＦＲ ３０１０
(1)
5 401-14729 SENSOR BR RR
センサブラケットＲＲ
(1)
6 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(8)
7 HX-0029400-00 FIXED BASE
固定ベース
(3)
8 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(3)
9 401-10193 SENSOR BR R
センサブラケットＲ
(1)
10 401-14156 M BANK F SENSOR ASM
ＭバンクＦセンサ組
1
11 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
(1)
12 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
(1)
13 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
(1)
14 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
15 401-10190 FSD BR
ＦＳＤブラケット
(4)
16 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
17 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
(1)
18 401-14157 M BANK R SENSOR ASM
ＭバンクＲセンサ組
1
19 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
(1)
20 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
(1)
21 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
(1)
22 SM-4020501-SC SCREW M2 L=5
なべ小ねじ Ｍ２ Ｌ＝５
(8)
23 401-10190 FSD BR
ＦＳＤブラケット
(4)
24 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
25 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
(1)
26 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
2
27 400-93804 REFLEKTOR
リフレクタ
1
28 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
2
29 401-14730 ARRAY SENSOR BR
アレイセンサブラケット
1
30 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
31 SM-4043001-SF SCREW M4X30
なべねじ Ｍ４Ｘ０．７ Ｌ＝３０
2
32 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
33 401-14146 BANK VALVE ME ASM
バンクバルブＭＥ組
1
34 401-11181 BANK VALVE BR B
バンクバルブブラケットＢ
(1)
35 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
36 PV-0105051-00 MECHANICAL VALVE
メカニカルバルブ
(1)
37 PJ-3040405-05 UNION
ユニオン
(2)
38 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(2)
39 HX-0029400-00 FIXED BASE
固定ベース
(1)
40 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
41 401-14141 E BANK SUPPORT UNIT
電動バンクサポートユニット
2
42 400-94347 CYLINDER CM2B40-75
シリンダ ＣＭ２Ｂ４０−７５
(2)
43 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(4)
44 400-93841 CYLINDER BR
シリンダブラケット
(2)
45 401-11180 CYLINDER BR U
シリンダブラケットＵ
(2)
46 400-93842 LIFTER SHAFT HEAD
リフタシャフトヘッド
(2)
47 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
48 400-93992 S BR C
センサブラケットＣ
1
- 227 -

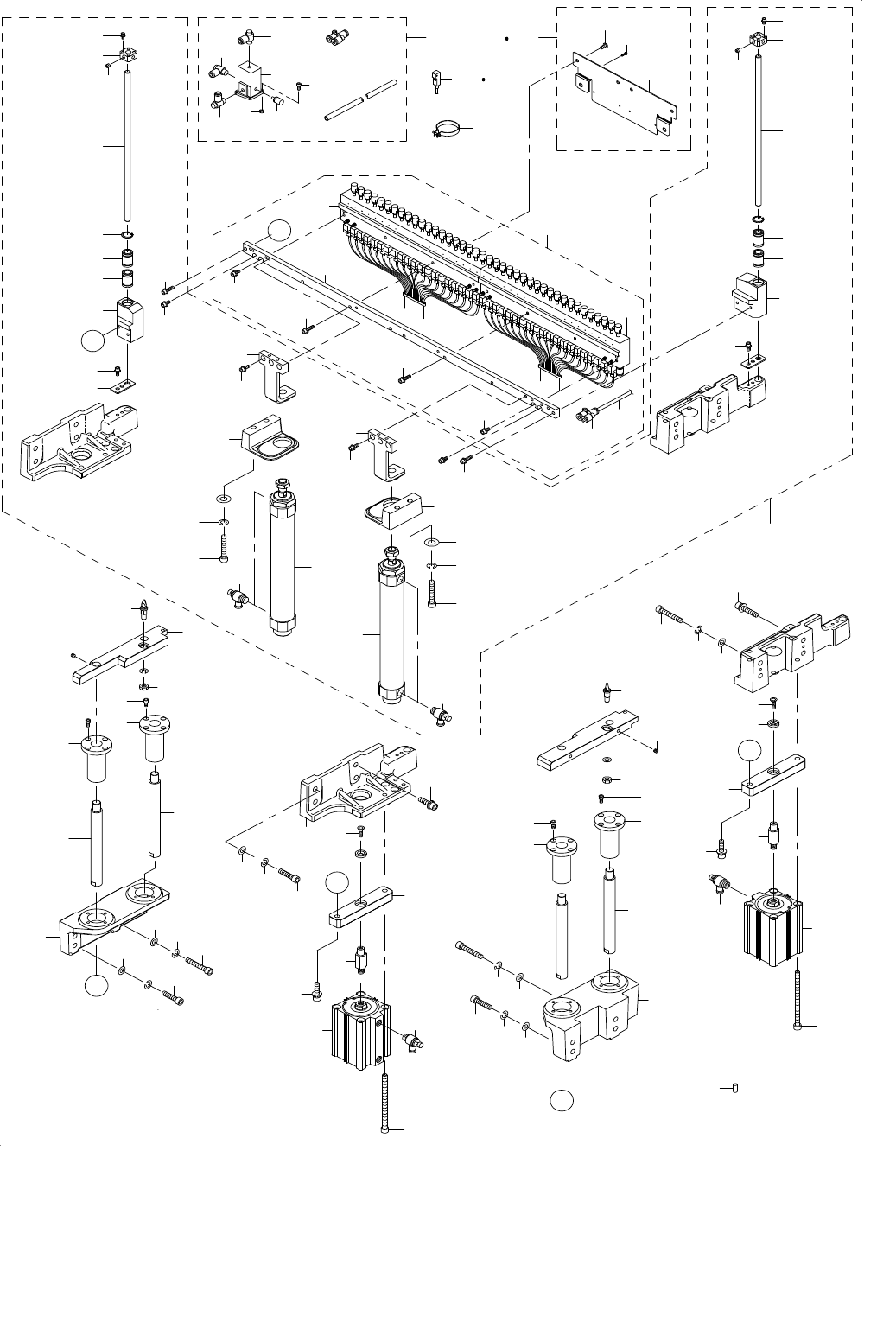

114.M / E REPLACING OVERALL CHANGER TRUCK COMPONENTS(4)(TYPE XL)
メカ／電動一括交換台車関係（４）（ＸＬ 仕様）
26
25
27
23
24
3
14
14
27
13
13
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
15
16
15
16
17
18
21
21
20
20
19
19
22
2
2
22
62
69
31
34
35
36
44
38
39
39
39
40
41
42
43
50
51
55
61
47
57
56
52
48
49
48
49
58
54
72
73
59
60
63
64
65
66
71
68
74
67
53
75
76
53
77
70
80
79
85
82
83
84
83
84
81
85
86
45
78
87
88
78
45
45
78
A
90
90
89
46
46
46
46
A
B
B
65
64
C
C
37 32
33
89
78
45
1
28
28
30
29
- 228 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18712 DRIVE CYLINDER LIFT UNIT
ドライバシリンダリフトユニット
1
2 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
(1)
3 SL-6052592-TN BOLT
座金付き六角穴ボルト
(6)
4 400-93844 DC GUIDE BLOCK L
ドライバシリンダガイドブロックＬ
(1)
5 400-93845 DC GUIDE BLOCK R
ドライバシリンダガイドブロックＲ
(1)
6 SB-7100002-00 SLIDE BEARING
スライド軸受
(4)
7 RC-1900002-KP C RING
Ｃ形止め輪
(4)
8 400-93846 DC_GUIDE_SHAFT
ドライバシリンダガイドシャフト
(2)
9 400-93848 SHAFT_CLAMP BLOCK
シャフトクランプブロック
(2)
10 SL-6041892-TN SCREW M4 L=18
座金付き六角穴ボルト Ｍ４
(8)
11 SM-8060612-TP SCREW M6 L=6
止めねじ Ｍ６ Ｌ＝６
(4)
12 400-93847 SHAFT_CLAMP_BR
シャフトクランプブラケット
(2)
13 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
14 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
15 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
16 400-71364 DRV_SYL_SPT
ドライブシリンダサポート
(2)
17 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
18 400-71366 DRV_CYL_BR_L
ドライブシリンダブラケットＬ
(1)
19 400-71367 DRV_CYL_BR_R
ドライブシリンダブラケットＲ
(1)
20 SM-6085002-TN BOLT
六角穴ボルト
(4)
21 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
22 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(4)
23 400-94348 CYLINDER CDM2B40-200
シリンダ ＣＤＭ２Ｂ４０−２００
(2)
24 400-93831 DRIVE CYLINDER UNIT
ドライブシリンダユニット
1
25 400-93843 DRIVER_SUPPORT
ドライバサポート
(1)
26 400-00575 DRIVE CYLINDER L
ドライブシリンダＬ
(1)
27 400-00576 DRIVE CYLINDER R
ドライブシリンダＲ
(1)
28 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
29 PJ-3080600-03 Y UNION
ユニオンワイ
(1)
30 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(0.8)
31 400-93834 BAND BM2-040
バンド ＢＭ２−０４０
1
32
#01
400-94333 DC_CON_BR_F_ASM
コネクタブラケット＿フロント＿組
1
33
#02
400-94334 DC_CON_BR_R_ASM
コネクタブラケット＿リア＿組
1
34 400-94335 DC_CON_BR
コネクタブラケット
(1)
35 SM-4051001-SC SCREW M5 L=10
なべ小ねじ Ｍ５Ｘ０．８ Ｌ＝１０
(2)
36 SM-4861001-SC SCREW M2.6 L=10
なべ小ねじ Ｍ２．６ Ｌ＝１０
(4)
37 401-14147 BANK_AIR_PARTS_ME
バンクエアパーツ＿ＭＥ
1
38 PJ-3080600-03 Y UNION
ユニオンワイ
(4)
39 PJ-3040651-03 SWIVEL ELBOW
自在 エルボ
(6)
40 PX-0551040-00 SILENCER (PT1/8)
サイレンサ
(2)
41 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
(15)
42 SM-6041002-TN BOLT
六角穴ボルト
(4)
43 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
44 400-94349 AIR_OPE_VALVE
エア＿オペレート＿バルブ
(2)
45 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
8
46 400-93838 LIFTER_SHAFT
リフタシャフト
4
47 400-71360 BANK_SYL_SPT_L
バンクシリンダサポートＬ
1
48 SB-8200003-00 BEARING
転がり軸受
2
49 SM-6051002-TN BOLT
六角穴ボルト
8
50 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
51 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
52 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
53 SL-6083092-TN SCREW
座金付き六角穴ボルト
4
54 400-93836 BANK_LIFTER_L
バンクリフタＬ
1
55 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
56 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
57 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
58 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
1
59 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
60 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
61 SM-8060552-TP SCREW M6 L=5
止めねじ
2
62
#01
400-92513 DRIVE CYL SENSOR F ASM
ドライブシリンダセンサ Ｆ ケーブル組
1
63 400-71362 BANK_SYL_SPT_R
バンクシリンダサポートＲ
1
64 SB-8200003-00 BEARING
転がり軸受
2
65 SM-6051002-TN BOLT
六角穴ボルト
8
66 PA-6307503-00 AIR CYLINDER
エアシリンダ
1
67 PC-0152030-00 SPEED CONTROLLER
スピードコントローラ
2
68 400-93854 CYLINDER_SCREW_M8_L=125
シリンダねじ Ｍ８ Ｌ＝１２５
4
69
#02
400-92514 DRIVE CYL SENSOR R ASM
ドライブシリンダセンサ Ｒ ケーブル組
1
70 400-93837 BANK_LIFTER_R
バンクリフタＲ
1
71 400-00589 LIFTER CYLINDER SHAFT
リフターシリンダシャフト
1
72 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
1
73 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
1
74 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
1
75 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
1
76 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
77 SM-8060552-TP SCREW M6 L=5
止めねじ
2
78 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
8
79 SL-6083092-TN SCREW
座金付き六角穴ボルト
2
80 SL-6084092-TN BOLT
座金付き六角穴ボルト
2
81 SM-6083502-TN SCREW
六角穴ナボルト
2
82 SM-6085002-TN BOLT
六角穴ボルト
2
83 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
84 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
85 400-93835 SHAFT_BASE_BLOCK
シャフトベースブロック
2
86 400-71356 BANK_LIFTER_SPT_L
バンクリフターサポートＬ
1
87 400-71358 BANK_LIFTER_SPT_R
バンクリフターサポートＲ
1
88 PS-0500142-KP SPRING PIN
スプリングピン
4
89 SM-6083502-TN SCREW
六角穴ボルト
4
90 SM-6085002-TN BOLT
六角穴ボルト
4
