- 259 - 130.SYSTEM DIAGRAM(7 )(UNTIL M/C REV.D) ＳＹＳＴＥＭ ＤＩＡＧＲＡ Ｍ（７） （マシン ＲＥＶ．Ｄ まで） X SERVO AMP MR-J3-70B- RJ024 COPLA SENSOR HEAD COPLA MONITOR SWITCH BOARD COPL A CPU BOAD MONITOR(F) SSD CPU BOAR D IEEE 1394 BOAR D MONIT…
- 258 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-02125 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
1
2 400-07376 CALBLOCK PCB ASM
ＣＡＬブロック基板組
1
3 400-92504 CAL BLOCK CABLE ASM
ＣＡＬブロックケーブル組
1
4 400-47483 FEEDER CAL(F) CABLE ASM
ＣＡＬ（Ｆ）ケーブル組
1
5 400-47560 FEEDER PCB ASM
フィーダ基板組
1
6 400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬバキュームセンサ組
1
7 400-92508 ATC OPEN SENS ASM
ＡＴＣオープセンサケーブル組
1
8 401-06785 FEEDER SENS CABLE F ASM(XL)
フィーダセンサケーブルＦ組（ＸＬ）
1
9 400-48176 FEEDER SENS RELAY(F) CABLE ASM
フィーダセンサ中継ケーブル（Ｆ）組
1
10 400-92509 ATC CLOSE SENS ASM
ＡＴＣクローズセンサケーブル組
1
11 401-10001 FD-FLOAT(FF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＦ）受光組
1
12 401-10003 FD-FLOAT(FR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＦＲ）受光組
1
13 401-10013 E-FD-DETECT(F)RECEIVE SENS ASM
電動フィーダ検知センサ（Ｆ）受光組
1
14 401-10009 E-FD-FLOAT(F)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｆ）受光組
1
15 400-92513 DRIVE CYL SENSOR F ASM
ドライブシリンダセンサＦケーブル組
1
16 400-92510 ATC SV CABLE ASM
ＡＴＣ ソレノイドバルブケーブル組
1
17 401-10000 FD-FLOAT(FF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＦ）投光組
1
18 401-10002 FD-FLOAT(FR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＦＲ）投光組
1
19 401-10008 E-FD-FLOAT(F)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｆ）投光組
1
20 401-10012 E-FD-DETECT(F)EMISSIN SENS ASM
電動フィーダ検知センサ（Ｆ）投光組
1
21 401-10005 FD-FLOAT(RF)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＦ）受光組
1
22 401-06786 FEEDER SENS CABLE R ASM(XL)
フィーダセンサケーブルＲ組（ＸＬ）
1
23 400-48177 FEEDER SENS RELAY(R) CABLE ASM
フィーダセンサ中継ケーブル（Ｒ）組
1
24 401-10007 FD-FLOAT(RR)RECEIVE SENS ASM
フィーダ浮きセンサ（ＲＲ）受光組
1
25 401-10014 REFLEX ARRAY SENSOR ASM
反射型アレイセンサ組
1
26 401-10015 REFLEX ARRAY SENSOR RELAY ASM
反射型アレイ中継センサ組
1
27 401-10011 E-FD-FLOAT(R)RECEIVE SENS ASM
電動フィーダ浮きセンサ（Ｒ）受光組
1
28 400-92514 DRIVE CYL SENSOR R ASM
ドライブシリンダセンサＲケーブル組
1
29 401-10004 FD-FLOAT(RF)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＦ）投光組
1
30 401-10006 FD-FLOAT(RR)EMISSIN SENS ASM
フィーダ浮きセンサ（ＲＲ）投光組
1
31 401-10010 E-FD-FLOAT(R)EMISSIN SENS ASM
電動フィーダ浮きセンサ（Ｒ）投光組
1
32 400-92640 AUTO TAPE CUTTER CABLE ASM2
オートテープカッターケブル組２
1
33 400-92639 AUTO TAPE CUTTER CABLE ASM1
オートテープカッターケブル組１
1
34 400-92659 AUTO TAPE CUTTER CABLE ASM7
オートテープカッターケブル組７
1
35 400-00574 DRIVE CYLINDER ASSY
ドライブシリンダ組
4
36 400-02244 BANK FR CABLE ASM
バンク ＦＲ ケーブル組
2
37 400-66568 BANK PCB ASM
バンク基板組
1
38 400-92600 MECH BANK CONNECTOR F CABLE ASM
メカバンクコネクタ Ｆ ケーブル組
1
39 400-92599 MECH BANK CABLE ASM
メカバンクケーブル組
1
40 400-02243 BANK FL CABLE ASM
バンク ＦＬ ケーブル組
1
41 400-92602 M BANK DC PWR CABLE F ASM
メカバンクＤＣ電源 Ｆ ケーブル組
1
42 400-92511 SWITCH D3DC-3
スイッチＤ３ＤＣ−３
1
43 400-92604 M BANK SWITCH F CABLE ASM
メカバンクスイッチ Ｆ ケーブル組
1
44 400-92601 BANK PWR CABLE F ASM
バンク電源 Ｆ ケーブル組
1
45 401-10583 FEEDER IF F CABLE ASM
フィーダ ＩＦ Ｆ ケーブル組
1
46 400-47481 FEEDER IF RELAY(F) CABLE ASM
フィーダ ＩＦ中継ケーブル（Ｆ）組
1
47 401-07941 FEEDER IF RELAY-03 CABLE ASM
フィーダ ＩＦ ＲＥＬＡＹ−０３ケーブル組
1
48 400-84838 ELEC BANK FG WIRE ASM
ＥＬＥＣ バンクＦＧ束線組
1
49 401-11734 ELEC BANK RELAY WIRE ASM
ＥＬＥＣ バンクリレー束線組
2
50 400-97590 ETF(F) PWR CABLE ASM
ＥＴＦ（Ｆ） 電源ケーブル組
1
51 400-47484 FEEDER CAL(R) CABLE ASM
ＣＡＬ（Ｒ）ケーブル組
1
52 400-92505 FEEDER XY EMG CABLE ASM
フィーダ ＸＹ ＥＭＧケ−ブル組
1
53 401-18724 POWER UNIT_XL
電源ユニット＿ＸＬ
1
54 400-92501 FEEDER PWR CABLE (F) ASM
ＦＥＥＤＥＲ 電源ケーブル組（Ｆ）
1
55 400-97591 ETF(R) PWR CABLE ASM
ＥＴＦ（Ｒ） 電源ケーブル組
1
56 400-92603 M BANK AC PWR CABLE F ASM
メカバンクＡＣ電源 Ｆ ケーブル組
1
57 400-92579 OPERATION PWR CABLE(F)ASM
オペレーション電源ケーブル組（Ｆ）
1
58 400-92580 OPERATION PWR CABLE(R)ASM
オペレーション電源ケーブル組（Ｒ）
1
59 400-92608 M BANK AC PWR CABLE R ASM
メカバンクＡＣ電源 Ｒ ケーブル組
1
60 400-92606 BANK PWR CABLE R ASM
バンク電源 Ｒ ケーブル組
1
61 400-47482 FEEDER IF RELAY(R) CABLE ASM
フィーダ ＩＦ中継ケーブル（Ｒ）組
1
62 401-07942 FEEDER IF RELAY-04 CABLE ASM
フィーダ ＩＦ ＲＥＬＡＹ−０４ ケーブル組
1
63 401-10584 FEEDER IF R CABLE ASM
フィーダ ＩＦ Ｒ ケーブル組
1
64 400-02245 BANK RL CABLE ASM
バンクＲＬケーブル組
1
65 400-02246 BANK RR CABLE ASM
バンクＲＲケーブル組
1
66 400-92609 M BANK SWITCH R CABLE ASM
メカバンクスイッチ Ｒ ケーブル組
1
67 400-92607 M BANK DC PWR CABLE R ASM
メカバンクＤＣ電源 Ｒ ケーブル組
1
68 400-92605 MECH BANK CONNECTOR R CABLE ASM
メカバンクコネクタ Ｒ ケーブル組
1
69 400-92533 FPI LED CABLE(FL)ASM
ＦＰＩ ＬＥＤ ＦＬ ケーブル組
1
70 E8626-729-0A0 FPI LED BOARD ASM.
ＦＰＩ ＬＥＤ基板組
2
71 400-92534 FPI LED CABLE(FR)ASM
ＦＰＩ ＬＥＤ ＦＲ ケーブル組
1
72 400-92535 FPI LED CABLE(RL)ASM
ＦＰＩ ＬＥＤ ＲＬ ケーブル組
1
73 400-92536 FPI LED CABLE(RR)ASM
ＦＰＩ ＬＥＤ ＲＲ ケーブル組
2
74 400-92408 OPERATION PCB FRONT10 ASM
オペレーション基板フロント１０組
1
75
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
1
76 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ）組
1
77
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆケーブル組（ＥＮ）
1
78 400-02254 COVER OPEN SW CABLE ASM
カバーオープンＳＷケーブル組
2
79 401-10074 COVER LOCK SV CABLE F ASM
カバーロックＳＶケーブルＦ組
1
80 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
2
81 400-92584 MINI SIGNAL RLY CABLE F ASM
ミニパトリレーケーブル組（Ｆ）
1
82 400-48055 MINI PATLITE ASM
ミニパトライト組
2
83 400-48035 L FEEDER SW ASM
レフトフィーダＳＷ組
2
84 400-48036 CONSOLE SW ASM
コンソールＳＷ組
2
85 400-47823 CONSOLE SELECT CABLE ASM
コンソール切り換えケーブル組
1
86 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切り換え器
1
87 E9649-729-000 HOD ASM.
ＨＯＤ組
1
88
#01
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
89 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
1
90
#01
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
1
91 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
1
92
#01
401-33944 EMG SW R CABLE ASM (XL_EN)
ＥＭＧ ＳＷ Ｒ ケーブル組 （ＸＬ＿ＥＮ）
1
93 400-97605 COVER OPEN RELAY CABLE ASM
カバーオープン中継ケーブル組
1
94 401-10075 COVER LOCK SV CABLE R ASM
カバーロックＳＶケーブルＲ組
2
95 400-92585 MINI SIGNAL RLY CABLE R ASM
ミニパトリレーケーブル組（Ｒ）
1
96 400-92586 SIGNAL LIGHT RLY CABLE ASM
シグナルライトリレーケーブル組
1
97 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
1
98 401-13675 IONIZER SV CABLE ASM
イオナイザ ＳＶ ケーブル組
1
99 401-13674 IONIZER SV ASM
イオナイザ ＳＶ 組
1
- 259 -

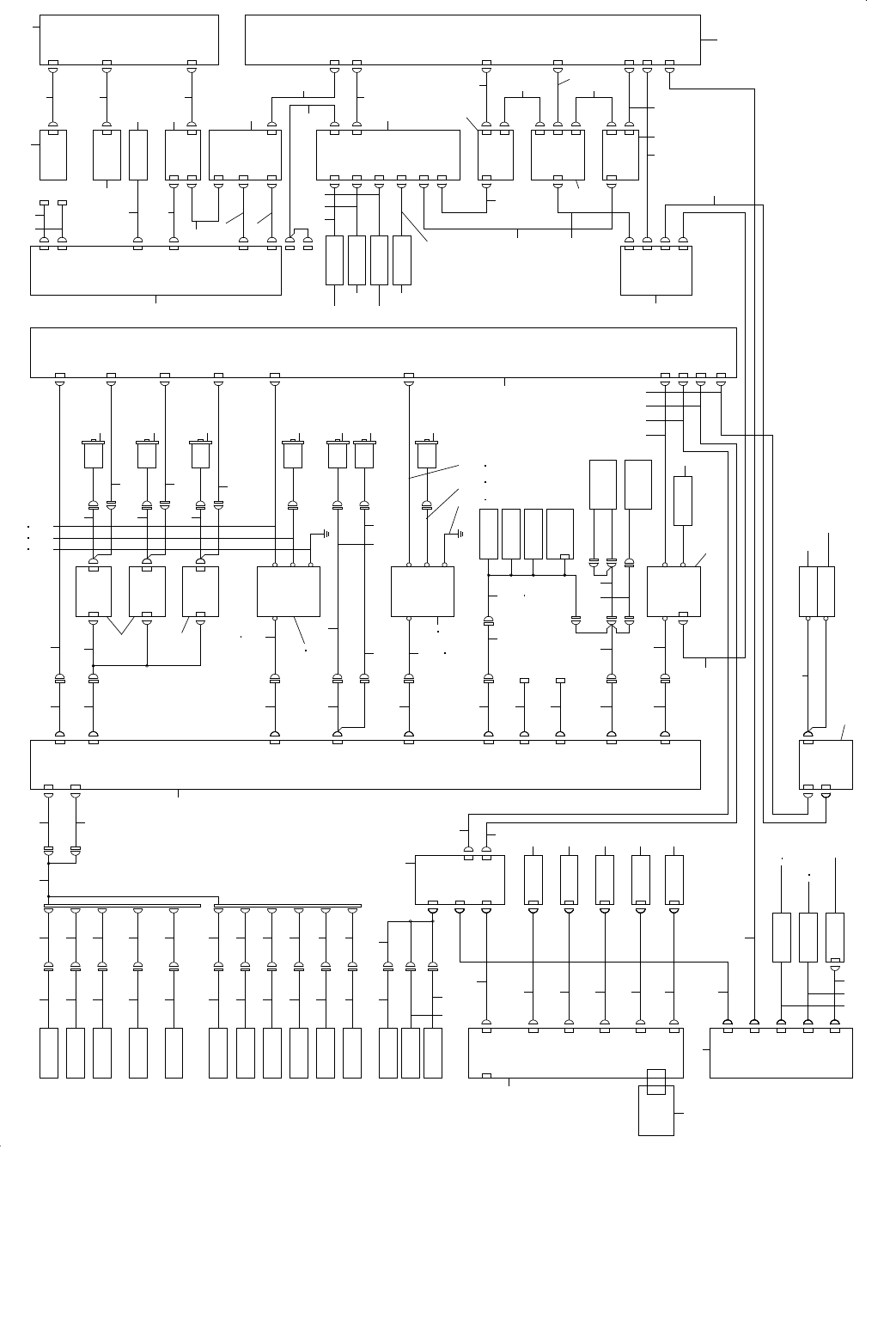

130.SYSTEM DIAGRAM(7)(UNTIL M/C REV.D)
ＳＹＳＴＥＭ ＤＩＡＧＲＡＭ（７）（マシン ＲＥＶ．Ｄ まで）
X SERVO
AMP
MR-J3-70B-RJ024
COPLA
SENSOR
HEAD
COPLA
MONITOR
SWITCH
BOARD
COPLA
CPU BOAD
MONITOR(F)
SSD
CPU
BOARD
IEEE1394
BOARD
MONITOR(R)
ATX-POWER
SUPER
IMPOSE
BOARD
MOUSE
/KEYBOARD
SELECTOR
MOUSE
KEY
BOARD
MOUSE
KEY
BOARD
VCS
CAMERA
VCS
CAMERA
LENZE
OP
LENZE
ST
VCS S.V.
CABLE ASM
VCS ST
SENS ASM
VCS OP
SENS ASM
LOAD
CELL ASM
LOAD
CELL AMP
RIGHT SENSOR
AWC ORG
SENSOR
T.PIN SENSOR
BU PIN SENSOR
(RECEIVING)
BU LOCK
SENSOR
BU ORG
SENSOR
COUT SENSOR
STOP SENSOR
WAIT SENSOR
BU PIN SENSOR
(EMISSION)
LEFT SENSOR
SMEMA
(UPPER
UNIT)
SMEMA
(LOWER
UNIT)
(BU_L LOCK SV)
SHAPE Y SV
AWC MOTOR
5PHASE
DRIVER
AWC MOTOR
BU UP ENCODER
BU UP MOTOR
5PHASE
DRIVER
OUT MOTOR
CENT MOTOR
IN MOTOR
OUT
MOTOR DRV
CENT
MOTOR DRV
IN MOTOR DRV
STOPPER SV
FLUXER2
1-2B
CN8COM
1-2C
YENC
YL SERVO
AMP
MR-J3-200B-RJ024
2-5C
CN13
S-XY
RELAY
PCB
XENC
IP-X7 ENC
CN9
CN6
S SIDE
LIGHT PCB
CN6 CN1
S SIDE
LIGHT PCB
CN6 CN1
CN7
CN60
CN8
1-3D
CVS
CONTACT(-)
CVS
CONTACT(+)
CN3
CN1
CN2
CN28
CVS
PCB
COMC
LAN2 LAN
LAN1LAN
DVI1
CN2
CN3
CN1
3-5B
2-4B
1-2D
2-5B
RS232C
DC12V
VIDEO
RS232C
CN8
CN10
HOST
HDD
USB
USB
DVI1
KB
MOUSE
COM
COMD
COMB
COMA
RS2
NTSC1
CONSOL SWRSPC
DCIN
VIDEO
DC12V
CN5
LCDB
LCDA
RS1
HOST
MS2
KB2
MS1
KB1KB/MS PC
CN36
VOUT
AC2
AC1
2-1B
IP-X7
PCB
COAXIAL
LIGHT PCB
2-1A
S SIDE
LIGHT PCB
BACK
LIGHT PCB
S LIGHT
CTRL PCB
S BOTTOM
LIGHT PCB
CN4CN1
CN6 CN1
CN1CN9
CN476
CN474
CN475
CN1CN2 CN6CN10
CN1
CN8
CN5
CN15
FLUXER
UNIT ASM
(BANK)
BANK
4P
2P
FLUXER
UNIT ASM
(BASE)
FLUXER1
FLUX SV
EV
CN8
CN21
SB2
CN10
CN9
CN23
CN22
SB1
CN4
CN3
CN909
(SAFTY UNIT)
CN13
CN25
CN27
CN12
CN16
AWCM
CN11
AWCE
BUE
BUM
CN12
CN14
CN14
CN17
CN18
CN17
CN15
CN14
CN33
CN35
CN34
OTM-P
OTM
CM-P
CM
INM-P
INM
CN2CN1
CN2CN1
CN2CN1
CN16
CN12
2-5B
BASE I/O
PCB
3-3B
POWER
UNIT
13579
246 810
11
12
13
14
15
16
17
18
19
20
21
22
24
23
33
34 35 35 35
37
38
39
40
43
46
26
25
32
48
49 50
51
28
29
27
31313130
41
42
44
45
47
109
110
108
107
106
105
104
103
102
100
9995
96
97
98
949389
91
92
64
81
82
65
66
64 76
77
67
68
53
52 54
55
56
56
80807873
83
84
85 86
87
88
67
68
90
79
77
59 59 59
63
58 61
626057
69
70
71
72
74
75
131131
130130
150
149
112
113
113
114 120
122
124122
137
136
135
134
132
133
129
139
141
140
145
144
148
147
139
142
143
125
146
117 119 123
127
128
138
126
116
118
115 121
111
79
151
101
36
35
31
CN1CN6
S SIDE
LIGHT PCB
- 260 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-10063 LEFT SENS ASM
ＬＥＦＴセンサ組
1
2 401-10052 LEFT SENS CABLE ASM
ＬＥＦＴセンサケーブル組
1
3 400-92569 BU PIN SENSOR EMISSION ASM
ＢＵピン投光センサ組
1
4 401-10053 BU PIN(EMISSION) CABLE ASM
ＢＵピン投光センサケーブル組
1
5 401-10064 WAIT SENSOR ASM
ＷＡＩＴセンサ組
1
6 401-10054 WAIT SENS CABLE ASM
ＷＡＩＴセンサケーブル組
1
7 401-10065 STOP SENSOR ASM
ＳＴＯＰセンサ組
1
8 401-10055 STOP SENS CABLE ASM
ＳＴＯＰセンサケーブル組
1
9 401-10066 C.OUT SENSOR ASM
Ｃ．ＯＵＴセンサ組
1
10 401-10056 C.OUT SENS CABLE ASM
Ｃ．ＯＵＴセンサケーブル組
1
11 400-92573 BU ORG SENS ASM
ＢＵ原点センサ組
1
12 401-10057 BU ORG SENS CABLE ASM
ＢＵ原点センサケーブル組
1
13 400-92574 BU LOCK SENS ASM
ＢＵロックセンサ組
1
14 401-10058 BU LOCK SENS CABLE ASM
ＢＵロックセンサケーブル組
1
15 400-92575 BU PIN SENSOR RECEIVER ASM
ＢＵピン受光センサ組
1
16 401-10059 BU PIN(RECEVING) CABLE ASM
ＢＵピン受光センサケーブル組
1
17 400-92576 T.PIN SENS ASM
ＴＰＩＮセンサ組
1
18 401-10060 TPIN SENS CABLE ASM
ＴＰＩＮセンサケーブル組
1
19 400-92577 AWC ORG SENS ASM
ＡＷＣ原点センサ組
1
20 401-10061 AWC ORG SENS CABLE ASM
ＡＷＣ原点センサケーブル組
1
21 401-10067 RIGHT SENS ASM
ＲＩＧＨＴセンサ組
1
22 401-10062 RIGHT SENS CABLE ASM
ＲＩＧＨＴセンサケーブル組
1
23 400-02147 VCS OP SENS ASM
オプションＶＣＳセンサ組
1
24 401-09803 S VCS SENS CABLE ASM
Ｓ ＶＣＳ ＳＥＮＳ ケーブル組
1
25 400-02146 VCS ST SENS ASM
ＶＣＳセンサ組
1
26 400-02148 VCS S.V. CABLE ASM
ＶＣＳソレノイドバルブケーブル組
1
27 401-08607 S-LIGHT CTRL PCB ASM
Ｓライトコントロール基板組
1
28 401-09801 S VCS LED POWER CABLE ASM
Ｓ ＶＣＳ ＬＥＤ 電源ケーブル組
1
29 401-13632 LIGHT CONTROL POWER ASM
ライトコントロール電源組
1
30 400-66577 BACK LIGHT PCB ASM
バックライト基板組
1
31 401-08603 S-SIDE-LIGHT PCB ASM
Ｓサイドライト基板組
4
32 401-08595 S-BOTTOM-LIGHT PCB ASM
Ｓボトムライト基板組
1
33 401-09802 S VCS LIGHT CABLE ASM
Ｓ ＶＣＳ ライトケーブル組
1
34 401-09805 S BACK LIGHT CABLE ASM
Ｓ バックライトケーブル組
1
35 401-09804 S SIDE LIGHT CABLE ASM
Ｓ サイドライトケーブル組
4
36 400-66576 COAXIAL LIGHT PCB ASM
同軸照明基板組
1
37 400-71300 IPX7 ASM
ＩＰＸ７組図
1
38 401-09806 CAMERA TRIG CABLE ASM
カメラ ＴＲＩＧ ケーブル組
1
39 E9623-721-000 PORTRAIT MONITOR CABLE
画像モニタケーブル
1
40 401-13633 VCS CAMERA ST CABLE ASM
ＶＣＳカメラ ＳＴ ケーブル組
1
41 400-71669 VCS CAMERA
ＶＣＳカメラ
1
42 400-71668 LENZE STD
レンズＳＴＤ
1
43 401-13634 VCS CAMERA OP CABLE ASM
ＶＣＳカメラ ＯＰ ケーブル組
1
44 400-71669 VCS CAMERA
ＶＣＳカメラ
1
45 400-71667 LENZE OPT
レンズＯＰＴ
1
46 401-09797 X ENCODER OUTPUT CABLE ASM
Ｘエンコーダ出力ケーブル組
1
47 400-44538 SERVO AMP 750W
Ｘ軸サーボアンプ７５０Ｗ
1
48 401-10051 SB CABLE ASM
センサブロック束線組
1
49 400-92634 BASE-IO SPWR-LR RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＰＷＲ−ＬＲ中継ケーブル組
1
50 400-92631 BASE-IO SENS RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＥＮＳ 中継ケーブル組
1
51 400-71680 BASE IO PCB ASM
ベースＩＯ基板組
1
52 400-92630 BASE-IO POWER RLY CABLE ASM
ＢＡＳＥ−ＩＯ 電源中継ケーブル組
1
53 401-10018 BASE-IO PWR CABLE ASM
ＢＡＳＥ−ＩＯ 電源ケーブル組
1
54 400-92628 BASE-IO MTR1-3 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ１−３中継ケーブル組
1
55 401-10029 MT1-3 PULSE CABLE ASM
モータ１−３パルスケーブル組
1
56 HM-0013200-00 MOTOR DRIVER
モータドライバ
3
57 401-10026 IN-MOTOR CABLE ASM
ＩＮモータケーブル組
1
58 401-10023 IN MOTOR PWR CABLE ASM
ＩＮモータ電源ケーブル組
1
59 400-48074 CENTER MOTOR ASM
センタモータ組
3
60 401-10027 CENT-MOTOR CABLE ASM
ＣＥＮＴモータケーブル組
1
61 401-10024 CENT MOTOR PWR CABLE ASM
ＣＥＮＴモータ電源ケーブル組
1
62 401-10028 OUT-MOTOR CABLE ASM
ＯＵＴモータケーブル組
1
63 401-10025 OUT MOTOR PWR CABLE ASM
ＯＵＴモータ電源ケーブル組
1
64 400-92629 BASE-IO MTR4-5 RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＭＴＲ４−５中継ケーブル組
2
65 401-10030 BU DRIVE CABLE ASM
バックアップドライバケーブル組
1
66
#01
401-10031 BU DRIVE CABLE ASM(EN)
バックアップドライバケーブル組
1
67 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
2
68
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
2
69 401-10019 BU DRV PWR CABLE ASM
ＢＵドライバ電源ケーブル組
1
70
#01
401-10020 BU DRV PWR CABLE ASM(EN)
ＢＵドライバ電源ケーブル組（ＥＮ）
1
71 401-10032 BU MOTOR CABLE ASM
バックアップモータケーブル組
1
72
#01
401-10033 BU MOTOR CABLE ASM(EN)
バックアップモータケーブル組（ＥＮ）
1
73 400-48076 BACK UP MOTOR ASM
バックアップモータ組
1
74 401-10034 BU DRV FG CABLE ASM
ＢＵドライバＦＧケーブル組
1
75
#01
401-10035 BU DRV FG CABLE ASM(EN)
ＢＵドライバＦＧケーブル組（ＥＮ）
1
76 400-92626 BASE-IO ENC RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＥＮＣ 中継ケーブル組
1
77 401-10036 BU ENC CABLE ASM
ＢＵエンコーダケーブル組
1
78 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
1
79 401-10043 AWC ENC CABLE ASM
ＡＷＣ エンコーダケーブル組
1
80 400-48077 AWC MOTOR ASM
幅調モータ組
2
81 401-10037 AWC DRIVE CABLE ASM
ＡＷＣ モータケーブル組
1
82
#01
401-10038 AWC DRIVE CABLE ASM(EN)
ＡＷＣ モータケーブル組（ＥＮ）
1
83 401-10021 AWC DRV PWR CABLE ASM
ＡＷＣ ドライバ電源ケーブル組
1
84
#01
401-10022 AWC DRV PWR CABLE ASM(EN)
ＡＷＣ ドライバ電源ケーブル組
1
85 401-10039 AWC MOTOR CABLE ASM
ＡＷＣ モータケーブル組
1
86
#01
401-10040 AWC MOTOR CABLE ASM(EN)
ＡＷＣ モータケーブル組（ＥＮ）
1
87 401-10041 AWC DRV FG CABLE ASM
ＡＷＣ ドライバ ＦＧ ケーブル組
1
88
#01
401-10042 AWC DRV FG CABLE ASM(EN)
ＡＷＣ ドライバ ＦＧ ケーブル組
1
89 400-92633 BASE-IO SOL RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＯＬ 中継ケーブル組
1
90 401-10044 SV CABLE ASM
ソレノイドバルブケーブル組
1
91 401-10045 SV WIRE ASM
ソレノイドバルブワイヤー組
1
92
#01
401-10046 SV WIRE ASM (EN)
ソレノイドバルブワイヤー組（ＥＮ）
1
93 401-10047 SMEMA IN CABLE ASM
ＳＭＥＭＡ ＩＮ ケーブル組
1
94 401-10048 SMEMA OUT CABLE ASM
ＳＭＥＭＡ ＯＵＴ ケーブル組
1
95 400-92632 BASE-IO SENS-FX RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＳＥＮＳ−ＦＸ中継ケーブル組
1
96 401-13660 FLUXER RELAY CABLE ASM
フラクサリレーケーブル組
1
97 400-99908 FLUXER BASE RELAY CABLE ASM
フラクサベース中継ケーブル組
1
98 400-99909 FLUXER BANK RELAY CABLE ASM
フラクサバンク中継ケーブル組
1
99 400-92624 BASE-IO AN-IN RLY CABLE ASM
ＢＡＳＥ−ＩＯ ＡＮ−ＩＮ 中継ケーブル組
1
100 401-13658 LOAD CELL ANAROG CABLE ASM
ロードセルアナログケーブル組
1
101 400-32128 LOAD CELL AMPLIFIER
ロードセルアンプ
1
102 401-13659 LOAD CELL CTRL CABLE ASM
ロードセル ＣＴＲＬ ケーブル組
1
103 400-31620 LOAD CELL ASM
ロードセル組
1
104 401-13657 LOAD CELL AMP PWR CABLE ASM
ロードセルアンプ電源ケーブル組
1
105 401-09801 S VCS LED POWER CABLE ASM
Ｓ ＶＣＳ ＬＥＤ 電源ケーブル組
1
106 401-13632 LIGHT CONTROL POWER ASM
ライトコントロール電源組
1
107 401-13671 CVS POWER CABLE ASM
ＣＶＳ電源ケーブル組
1
108 400-95117 CVS PCB ASM
ＣＶＳ基板組
1
109 401-01188 CVS PROBE CABLE ASM
ＣＶＳプローブケーブル組
1
110 401-03180 CVS CONTACT CABLE(+) ASM
ＣＶＳコンタクトケーブル（＋）組
1
111 401-14531 POWER UNIT ASM
電源ユニット組
1
112 401-13723 CPU BOARD
ＣＰＵボード
1
113 400-44522 USB RELAY CABLE
ＵＳＢ延長ケーブル
2
114 400-45441 SSD I/F CABLE ASM
ＳＳＤ Ｉ／Ｆ ケーブル組
1
115 401-13004 ENVIRONMENT SYSTEM DISK 132V
環境システムディスク １３２Ｖ
1
116 401-06795 S-XY RELAY PCB ASM
Ｓ−ＸＹリレー基板組
1
117 400-97424 COPLA POWER CABLE ASM
コプラ電源ケーブル
1
118 400-44539 SERVO AMP 2000W
Ｙ軸サーボアンプ２０００Ｗ
1
119 401-13695 COPLANARITY ENCODER CABLE ASM
コプラナリティエンコーダケーブル組
1
120 HW-0018100-80 LAN CABLE
LANｹｰﾌﾞﾙ
1
121 400-97209 CPU BOARD
ＣＰＵボード
1
122 400-48031 PANEL LINK CABLE 1M
パネルリンクケーブル １Ｍ
2
123 401-02830 LAN CABLE(CAT6)
ＬＡＮケーブル（ＣＡＴ６）
1
124 401-02814 MONITOR SWITCH COM CABLE ASM
モニタ切り換え通信ケーブル組
1
125 400-48082 SUPER INPAUSE BOARD
スーパーインポーズボード
1
126 401-13615 MOUSE/KEYBOARD SELECTOR CABLE ASM
マウス／キーボード切り換え器ケーブル組
1
127 400-97434 COPLA MONITOR SWITCH BOARD
コプラモニタ切り換えボード
1
128 400-03312 PANEL LINK CABLE
パネルリンクケーブル
1
129 400-03281 MOUSE/KEYBOARD SELECTOR
マウス／キーボード切り換え器
1
130 400-03318 KEY BOARD SP ASM
キーボードスペーサ追加組
2
131 400-80173 OPTICAL SCROLL MOUSE
光学式スクロールマウス
2
132 401-13628 F-MOUSE CABLE ASM
Ｆ−マウスケーブル組
1
133 401-13631 R-KEY BOARD CABLE ASM
Ｒ−キーボードケーブル組
1
134 401-13630 F-KEY BOARD CABLE ASM
Ｆ−キーボードケーブル組
1
135 401-13629 R-MOUSE CABLE ASM
Ｒ−マウスケーブル組
1
136 401-10080 R-232C CABLE ASM
Ｒ−２３２Ｃケーブル組
1
137 401-10079 F-232C CABLE ASM
Ｆ−２３２Ｃケーブル組
1
138 400-02264 OP-232C CABLE ASM
オプション２３２Ｃケーブル組
1
139 400-48083 15INCH LCD MODULE
１５ＩＮＣＨ ＬＣＤモジュール
2
140 400-48032 PANEL LINK CABLE 4.5M
パネルリンクケーブル ４．５Ｍ
1
141 401-10076 F LCD POWER CABLE ASM
フロント ＬＣＤ 電源ケーブル組
1
142 400-48006 ATX PSU
ＡＴＸ電源
1
143 401-10078 INPAUSE BOARD PWR CABLE ASM
インポーズ基板電源ケーブル組
1
144 401-10077 R LCD POWER CABLE ASM
リア ＬＣＤ 電源ケーブル組
1
145 400-48030 UPS 232C CABLE ASM
ＵＰＳ通信ケーブル組
1
146 400-97422 COPLANARITY SENSOR
コプラナリティセンサー
1
147 400-48032 PANEL LINK CABLE 4.5M
パネルリンクケーブル ４．５Ｍ
1
148 401-10081 TOUCH PANEL 232C CABLE ASM
タッチパネル２３２Ｃケーブル組
1
149 401-13672 CVS COMM CABLE ASM
ＣＶＳ ＣＯＭＭ ケーブル組
1
150 400-48003 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
1
151 401-05380 CVS CONTACT CABLE(-) ASM
ＣＶＳコンタクトケーブル（−）組
1
