- 49 -

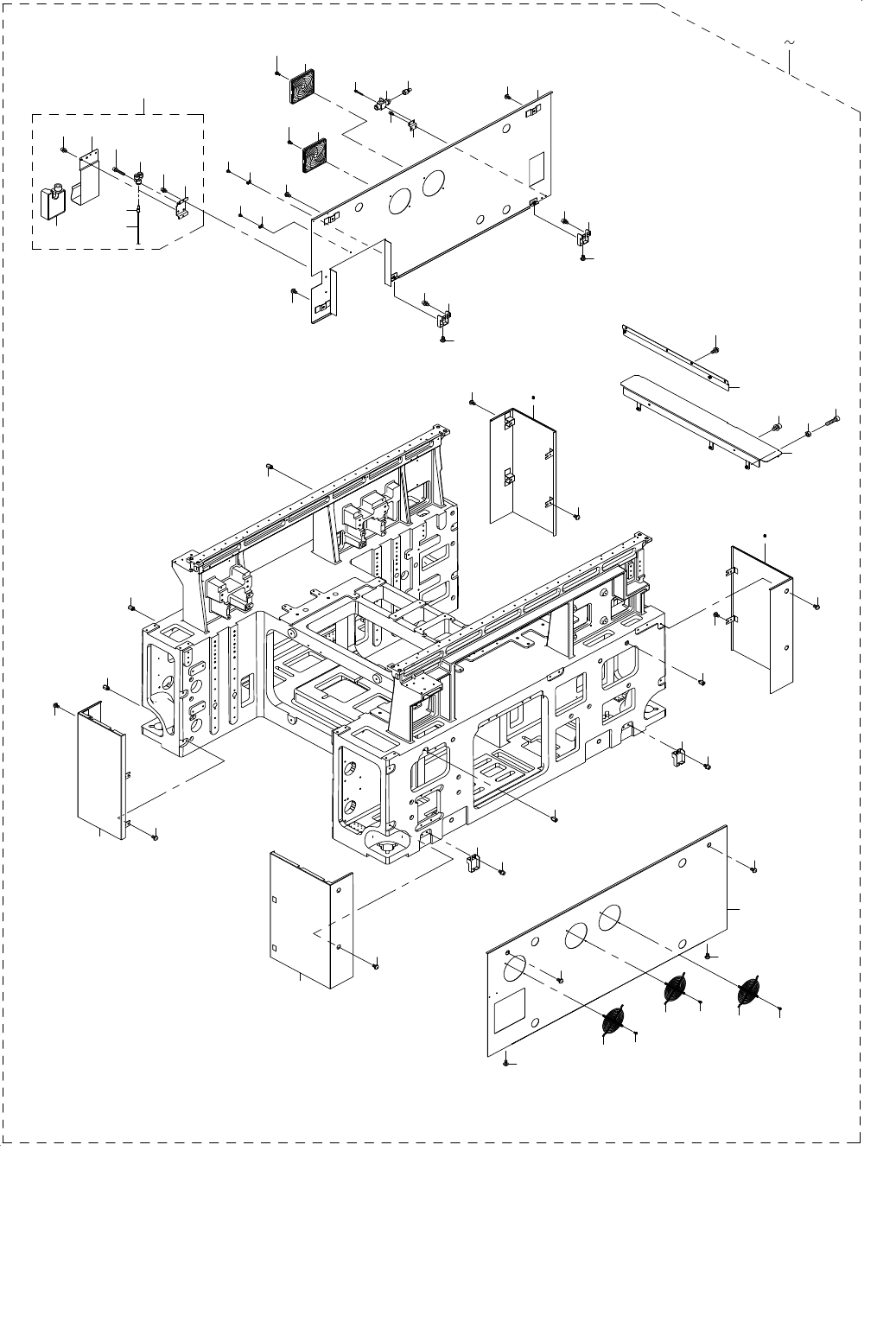

25.COVER COMPONENTS(8)
カバー関係（８）
40
7
43
44
44
41
45
46
42
48
47
7
6
50
7
50
6
15
16
16
15
7
14
13
12
11
10
9
8
7
49
1
4
9
8
38
39
37
35
34
36
33
5
33
31
32
30
30
28
29
27
26
25
25
24
21
21
23
23
23
22
22
22
51
20
20
51
21
21
19
17
5
5
19
- 50 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L(EN) Ｌ（ＥＮ）仕様
#03....TYPE M(UNTIL M/C REV.D) Ｍ 仕様（マシン ＲＥＶ．Ｄ まで）
#04....TYPE M(AFTER M/C REV.E) Ｍ 仕様（マシン ＲＥＶ．Ｅ 以降）
#05....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#06....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#07....TYPE L(UNTIL M/C REV.D) Ｌ 仕様（マシン ＲＥＶ．Ｄ まで）
#08....TYPE L(AFTER M/C REV.E) Ｌ 仕様（マシン ＲＥＶ．Ｅ 以降）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#03
401-14855 BOTTOM COVER(M) ASM
ボトムカバー（Ｍ）組
1
2
#07
401-14847 BOTTOM COVER(L) ASM
ボトムカバー（Ｌ）組
1
3
#04
401-35772 COVER_BOTTOM(M)_ASM
カバーボトム（Ｍ）組
1
4
#08
401-35773 COVER_BOTTOM(L)_ASM
カバーボトム（Ｌ）組
1
5 400-01512 COVER STUD YF
カバースタッドＹＦ
(3)
6 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
7 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
8 HM-0010100-10 FILTER
フィルター
(2)
9 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
10 400-00550 FV BRACKET
ＦＶブラケット
(1)
11 PV-0152120-00 FINGER VALVE
フィンガバルブ
(1)
12 PJ-0252000-03 PLUG
プラグ
(1)
13 SL-6032542-TN SCREW M3 L=25
座金付き六角穴ボルト Ｍ３ Ｌ＝２５
(2)
14 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
15 HX-0029400-00 FIXED BASE
固定ベース
(2)
16 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
17
#05
401-14005 COVER SBR M
カバーＳＢＲ Ｍ
(1)
18
#06
401-35774 COVER_SBR_M
カバー＿ＳＢＲ＿Ｍ
(1)
19 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
20 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
21 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
22 HM-0003300-30 FAN GUARD
ファンガード
(3)
23 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(6)
24 401-10743 COVER FBL
カバーＦＢＬ
(1)
25 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
26 401-10744 COVER FBR
カバーＦＢＲ
(1)
27 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
28
#01
401-10745 COVER RBL
カバーＲＢＬ
(1)
29
#02
401-11833 COVER RBL L
カバーＲＢＬ Ｌ
(1)
30 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
31
#01
401-14004 COVER RBR
カバーＲＢＲ
(1)
32
#02
401-11834 COVER RBR L
カバーＲＢＲ Ｌ
(1)
33 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
34
#02
401-11839 BANK COVER R L BR U
バンクカバーＲ Ｌ ＢＲ Ｕ
(1)
35
#02
SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
36
#02
401-11840 BANK COVER R L BR B
バンクカバーＲ Ｌ ＢＲ Ｂ
(1)
37
#02
SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
38
#02
SM-6062502-TN SCREW
六角穴ボルト
(3)
39
#02
NM-6060001-SC NUT M6X1 TYPE1
六角ナット Ｍ６Ｘ１ １種
(3)
40 400-93785 ASM DRAIN TANK
ドレインタンク組
(1)
41 400-16815 DRAIN TANK
ドレインタンク
(1)
42 400-16814 DRAIN TANK STAY
ドレインタンクステイ
(1)
43 400-93721 DT STAY BR
ドレインタンクステイＢＲ
(1)
44 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
45 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
46 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
47 PJ-3090400-03 REDUCER 4-10
レジュ−サ（φ４−φ１０）
(1)
48 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.16)
49 401-14003 COVER SBL M
カバーＳＢＬ Ｍ
(1)
50 401-10759 COVER SB SUPPORT
カバーＳＢサポート
(2)
51 401-10759 COVER SB SUPPORT
カバーＳＢサポート
(2)
- 51 -

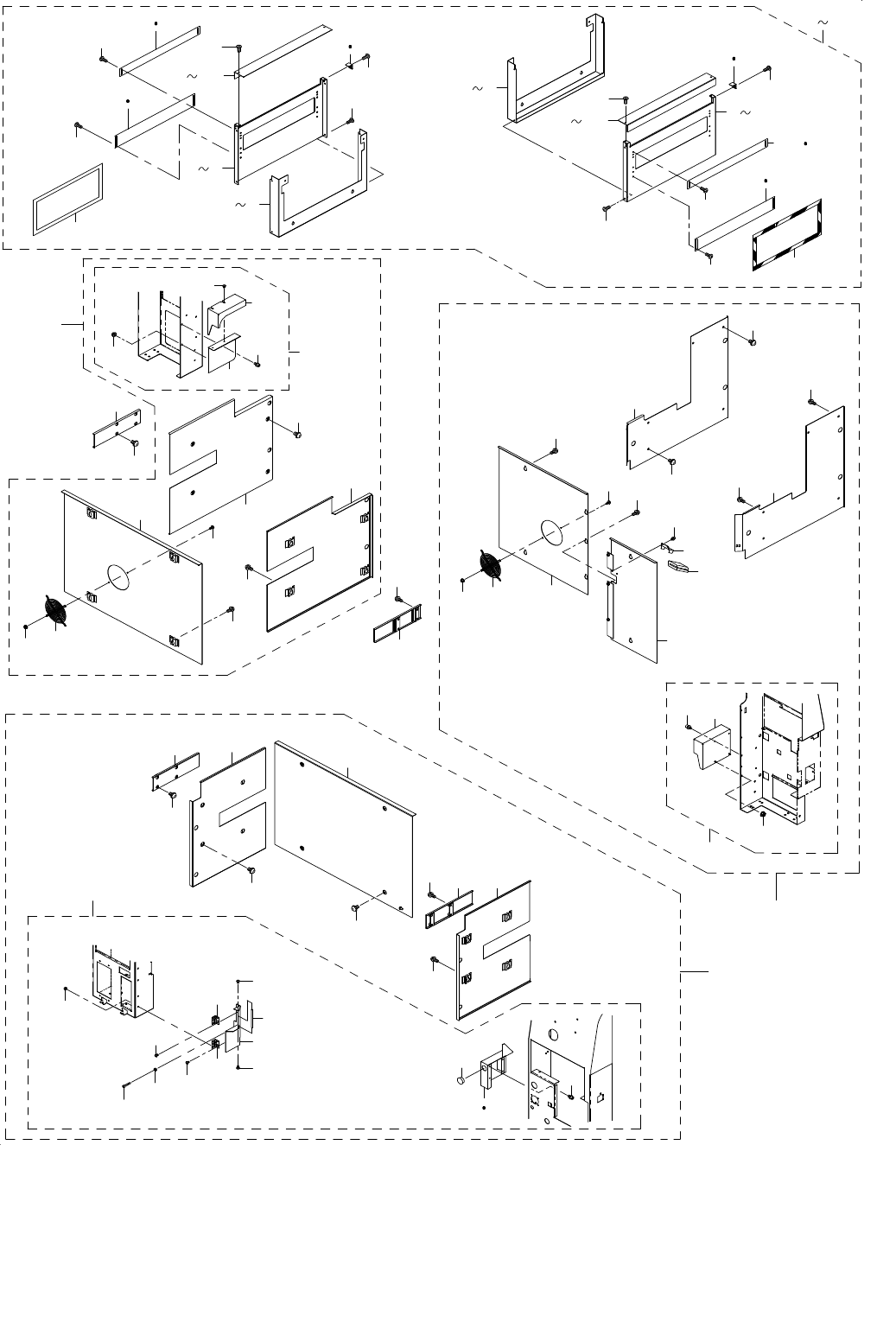

26.COVER COMPONENTS(9)
カバー関係（９）
19
19
15
16
19
44
1
3
53
54
45
43
78
57
52
51
50
49
48
47
46
13
14
13
14
19
10
12
20
4
6
19
19
19
17
18
15
16
19
10
12
7
9
4
6
20
17
18
19
19
7
9
60
21
30
74
77
76
75
67
67
66
72
71
70
69
68
65
64
64
63
62
62
61
43
78
73
41
40
39
33
29
28
28
26
24
22
42
29
25
23
27
58
56
55
59
34
35
36
36
37
37
38
40
31 32
