- 61 - 31. COVER COMPONENTS(14)(TYPE XL)(UNTIL M/C REV.D) カバー関係（１４ ） （ＸＬ 仕様） （マシン ＲＥＶ．Ｄ まで） 1 29 28 53 53 52 57 57 57 57 51 51 50 50 56 56 55 55 54 2 A 36 35 A 44 43 42 45 40 41 39 38 37 17 36 34 33 32 31 30 27 26 25 24 …
- 60 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-21673 COVER_RUR(XL)_ASM
カバー＿ＲＵＲ（ＸＬ）＿組
1
2
#01
401-21686 COVER_RUR(XL_EN)_ASM
カバー＿ＲＵＲ（ＸＬ＿ＥＮ）＿組
1
3 SL-6061492-TN BOLT
座金付き六角穴ボルト
(1)
4 HX-0032600-0P GROMMET
ドームプラグ
(1)
5 401-37733 COVER_RUR_XL
カバーＲＵＲ ＸＬ
(1)
6 400-93674 COVER_SUPPORT_R
カバー＿サポート＿Ｒ
(1)
7 401-11309 HOUR METER BR
アワーメータＢＲ
(1)
8 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
9 400-99144 HOUR METER ASM
アワーメータ組
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(5)
11 401-14830 SC LOCK ASM
ＳＣロック組
(1)
12 401-11821 SCL BASE
ＳＣＬベース
(1)
13 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
15 401-11823 SCL HOOK
ＳＣＬフック
(1)
16 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
17 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
18 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
19 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
21 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
22 401-11824 SCL COVER
ＳＣＬカバー
(1)
23 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
25 400-97798 HOLE PLUGS HP1
ホールプラグ ＨＰ１
(4)
26 401-13933 SWITCH PANEL COVER R
スイッチパネルカバー Ｒ
(1)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
28 401-35778 SWITCH_PANEL_R(XL)_ASM
スイッチパネル Ｒ（ＸＬ）組
(1)
29
#01
401-35780 SWITCH_PANEL_R(XL_EN)_ASM
スイッチパネル Ｒ（ＸＬ＿ＥＮ）組
(1)
30 HX-0035400-0M SPACER
スペーサ
(4)
31 HX-0035400-0H SPACER
スペーサ
(6)
32 HX-0029400-00 FIXED BASE
固定ベース
(3)
33 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
34 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
35 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
37 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
38 400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
(1)
39 401-34632 SWITCH_PANEL_BOX
スイッチパネルボックス
(1)
40 400-93707 HOD CONECTOR COVER
ＨＯＤコネクタカバー
(1)
41 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(2)
42 HA-0053400-20 SWITCH
スイッチ
(4)
43
#01
HA-0053400-20 SWITCH
スイッチ
(3)
44
#02
HA-0053400-7A SWITCH
スイッチ
(1)
45 HA-0053400-70 SWITCH
スイッチ
(1)
46 HA-0055200-30 SWITCH
スイッチ
(3)
47 HA-0053400-4A SWITCH
スイッチ
(1)
48 HA-0055200-10 SWITCH
スイッチ
(1)
49
#02
HA-0055200-1A SWITCH
スイッチ
(1)
50 HA-0055200-1B SWITCH
スイッチ
(2)
51 HX-0032600-0A GROMMET
ドームプラグ
(6)
52
#01
HX-0032600-0A GROMMET
ドームプラグ
(7)
53 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
(1)
54
#01
401-33944 EMG SW R CABLE ASM (XL_EN)
ＥＭＧ ＳＷ Ｒケーブル組（ＸＬ＿ＥＮ）
(1)
55 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(2)
56 401-37736 SUB_COVER_RUR_XL
サブカバーＲＵＲ ＸＬ
(1)
57 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.223)
58 401-34627 FEEDER_COVER_GUIDE_R
フィーダカバーガイドＲ
(1)
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
60 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
61 401-20814 FEEDER_SIDE_COVER_R_XL_ASM
フィーダサイドカバー＿Ｒ＿ＸＬ＿組
(1)
62 401-21062 FEEDER_SIDE_COVER_R_A
フィーダサイドカバーＲ＿Ａ
(1)
63 401-21064 FEEDER_SIDE_COVER_R_B
フィーダサイドカバーＲ＿Ｂ
(1)
64 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
65 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
66 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
67 401-37721 COVER_RUL(XL)_ASM
カバーＲＵＬ（ＸＬ）組
1
68 401-11672 FC GUIDE L
ＦＣガイドＬ
(1)
69 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
70 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.184)
71 400-93673 COVER_SUPPORT_L
カバー＿サポート＿Ｌ
(1)
72 401-37732 COVER_RUL_XL
カバーＲＵＬ ＸＬ
(1)
73 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(6)
74 401-14830 SC LOCK ASM
ＳＣロック組
(1)
75 401-11821 SCL BASE
ＳＣＬベース
(1)
76 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
77 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
78 401-11823 SCL HOOK
ＳＣＬフック
(1)
79 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
80 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
81 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
82 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
83 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
84 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
85 401-11824 SCL COVER
ＳＣＬカバー
(1)
86 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
87 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
88 401-14042 SUB COVER RUL BR
サブカバーＲＵＬ ＢＲ
(1)
89 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
90 401-13958 SUB COVER RUL
サブカバーＲＵＬ
(1)
91 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(1)
92 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
93 401-11314 BANK CONNECTOR P BR
バンクコネクタ Ｐ ＢＲ
(2)
94 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(6)
95 401-11471 BANK CONNECTOR P
バンクコネクタ Ｐ
(1)
96 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
- 61 -

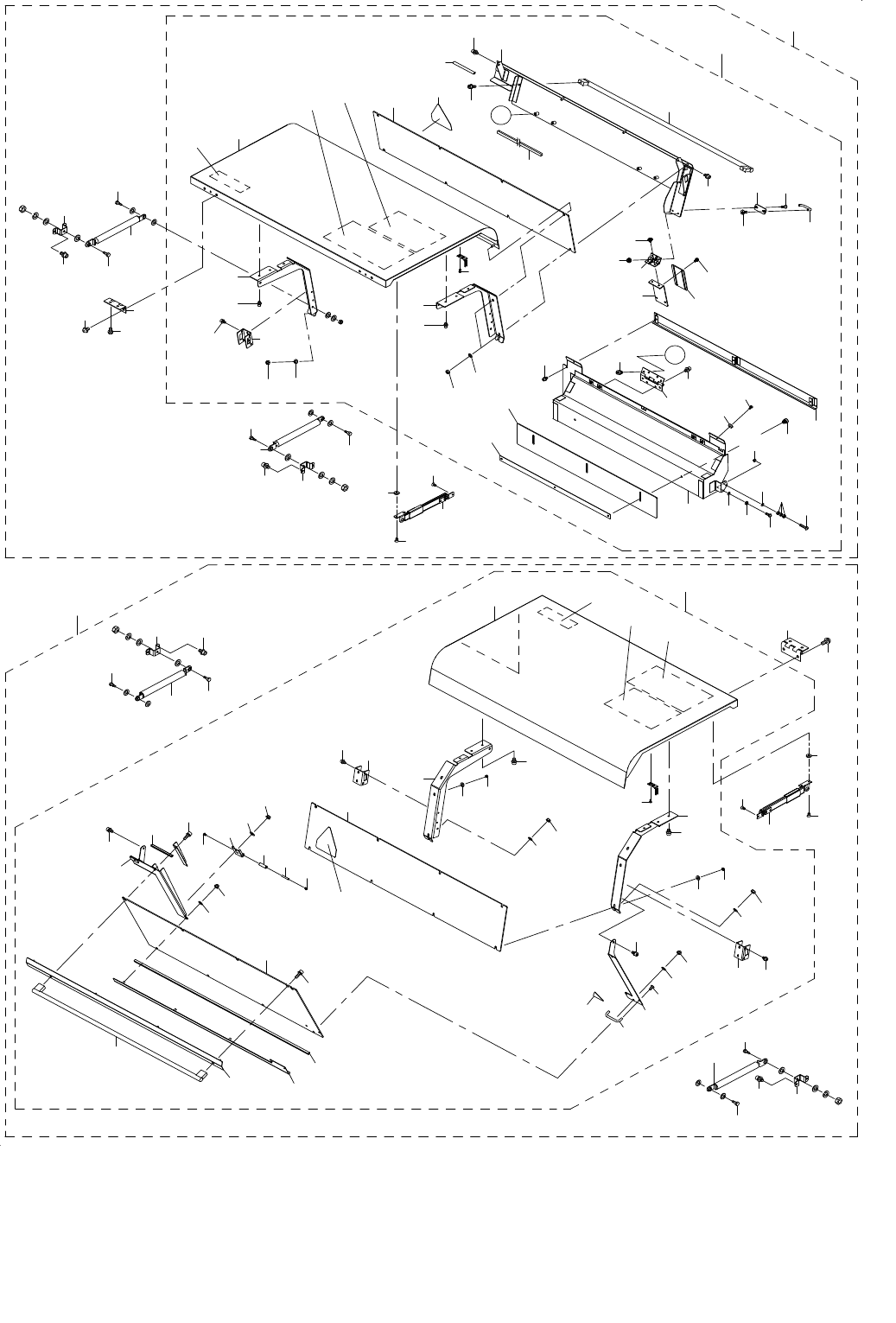

31.COVER COMPONENTS(14)(TYPE XL)(UNTIL M/C REV.D)
カバー関係（１４）（ＸＬ 仕様）（マシン ＲＥＶ．Ｄ まで）
1
29
28
53
53
52
57
57
57
57
51
51
50
50
56
56
55
55
54
2
A
36
35
A
44
43
42
45
40
41
39
38
37
17
36
34
33
32
31
30
27
26
25
24
23
22
21
20
19
18
16
15
13
12
12
11
7
8
10
6
6
5
4
3
101
62
59
60
65
105
104
103
102
103
105
104
103
103
102
99
101
100
68
96
97
94
93
90
73
64
92
91
89
86
86
85
84
87
83
82
81
82
81
73
71
69
71
69
77
76
75
74
72
78
80
78
80
67
67
66
95
63
61
63
61
88
88
79
70
106
98
58
9
9
14
14
47
46
48
49
- 62 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-21679 SAFETY_COVER_R(XL)_UNIT
セーフティ＿カバー＿Ｒ（ＸＬ）＿ユニット
1
2 401-21683 SAFETY_COVER_R(XL)_ASM
セーフティ＿カバー＿Ｒ（ＸＬ）＿組
(1)
3 401-11454 SAFETY COVER FRAME
セーフティカバーフレーム
(1)
4 401-11467 SAFETY COVER STAY RR U
セーフティカバーステイＲＲ Ｕ
(1)
5 401-11468 SAFETY COVER STAY RL U
セーフティカバーステイＲＬ Ｕ
(1)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
7 401-11463 SCF PLATE U
セーフティカバープレートＵ
(1)
8 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(8)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
10 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(8)
11 401-19687 SAFETY_COVER_R_B_S
セーフティカバー＿Ｒ＿Ｂ＿Ｓ
(1)
12 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
13 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
14 SB-1040001-00 BEARING
ミニチュアベアリング
(4)
15 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(2)
16 400-46608 KNOB
ノブ
(1)
17 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(2)
18 401-13968 HANDLE S
ハンドルＳ
(1)
19 SM-1041001-SC SCREW M4X0.7 L=10
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
(2)
20 401-13965 HANDLE PLATE
ハンドルプレート
(1)
21 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(2)
22 401-13966 SPRING TYPE HINGE
スプリングタイプヒンジ
(1)
23 401-13963 FEEDER SIDE COVER R A
フィーダサイドカバーＲ Ａ
(1)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
25 401-13964 FEEDER SIDE COVER R B
フィーダサイドカバーＲ Ｂ
(1)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
27 401-11450 FEEDER COVER
フィーダカバー
(1)
28 400-55159 COVER GUARD R
カバーガードＲ
(1)
29 400-55160 COVER NUT PLATE
カバーナットプレート
(1)
30 400-93798 LAURETTE SCREW
つまみ付きねじ
(2)
31 400-49671 COVER CUSHION
カバークッション
(2)
32 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
33 401-13969 F C HINGE COVER
Ｆ Ｃ ヒンジカバー
(1)
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(3)
35 E1196-725-000 FC HINGE
ＦＣヒンジ
(2)
36 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
37 401-11466 SC LOCK BRACKET
ＳＣロックブラケット
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
39 400-80490 KEY SCREW
キーねじ
(2)
40 401-14320 EDGE CUSHION F S
エッジクッションＦ Ｓ
(1)
41 401-05874 CRUSH HAZARD LABEL (100)
挟込注意ラベル（１００）
(1)
42 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベルＧ１
(1)
43 400-79329 CAUTION SEAL
注意シール
(1)
44 400-79330 EXCHANGE SEAL
交換シール
(1)
45 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
(2)
46 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２０
(1)
47 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
(1)
48 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
49 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.765)
50 400-77319 GS BRACKET
ＧＳブラケット
(2)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
52 L128E-421-000 SAFETY COVER HINGE
セーフティカバーヒンジ
(2)
53 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
54 400-77321 STAY
ステイ
(1)
55 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
56 401-10176 GAS SPRING
ガススプリング
(2)
57 400-38381 STEP SCREW
段付きねじ
(4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
59 401-14843 SAFETY COVER F UNIT
セーフティカバーＦユニット
1
60 401-14834 SAFETY COVER F ASM
セーフティカバーＦ組
(1)
61 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(8)
62 401-11454 SAFETY COVER FRAME
セーフティカバーフレーム
(1)
63 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(8)
64 401-14288 SAFETY COVER STAY FR B
セーフティカバーステイＦＲ Ｂ
(1)
65 401-14284 SAFETY COVER STAY FL B
セーフティカバーステイＦＬ Ｂ
(1)
66 401-14279 SCF PLATE FIXED BR U
ＳＣＦプレート固定ブラケットＵ
(1)
67 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
68 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール（５０）
(1)
69 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(4)
70 401-11467 SAFETY COVER STAY RR U
セーフティカバーステイＲＲ Ｕ
(1)
71 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
72 400-46608 KNOB
ノブ
(1)
73 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
74 401-14283 SCF PLATE B
セーフティカバープレートＢ
(1)
75 401-14287 SCF PLATE FIXED BR B
ＳＣＦプレート固定ブラケットＢ
(1)
76 401-13967 HANDLE L
ハンドルＬ
(1)
77 SM-1041001-SC SCREW M4X0.7 L=10
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
(2)
78 NM-7050032-SC HEXAGONAL CAP NUT 3 M5X0.8
六角袋ナット ３形 Ｍ５Ｘ０．８
(4)
79 401-11468 SAFETY COVER STAY RL U
セーフティカバーステイＲＬ Ｕ
(1)
80 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(4)
81 401-11466 SC LOCK BRACKET
ＳＣロックブラケット
(2)
82 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
83 401-14254 F COVER ROLLER BASE
Ｆカバーローラベース
(1)
84 401-14255 F COVER ROLLER SH
ＦカバーローラＳＨ
(1)
85 E6334-706-R00 GUIDE ROLLER 32
ガイドローラ３２
(1)
86 SM-1030501-SC SCREW M3 L=5
皿小ねじ Ｍ３ Ｌ＝５
(2)
87 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
88 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
89 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(2)
90 400-80490 KEY SCREW
キーねじ
(2)
91 401-14319 EDGE CUSHION F L
エッジクッションＦ Ｌ
(1)
92 401-14320 EDGE CUSHION F S
エッジクッションＦ Ｓ
(1)
93 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
(1)
94 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベルＧ１
(1)
95 401-11463 SCF PLATE U
セーフティカバープレートＵ
(1)
96 400-79329 CAUTION SEAL
注意シール
(1)
97 400-79330 EXCHANGE SEAL
交換シール
(1)
98 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
99 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
100 400-77321 STAY
ステイ
(1)
101 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
102 401-10176 GAS SPRING
ガススプリング
(2)
103 400-38381 STEP SCREW
段付きねじ
(4)
104 400-77319 GS BRACKET
ＧＳブラケット
(2)
105 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
106 L128E-421-000 SAFETY COVER HINGE
セーフティカバーヒンジ
(2)
