- 70 - NOTE( 注記 ) #01....FRONT IS M/E BANK COMMONNESS AT フロントが固定バンク時、メカ／電 動バンク 共通 A FIXED BANK. #02....REAR IS M/E BANK COMM ONNESS AT リアが固定バンク時、メカ／電 動バンク共通 A FIXED BANK. #03....FRONT IS M/E BANK COMMONNESS AT フロントが交換台車仕…
- 69 -
35.COVER COMPONENTS(18)(TYPE XL)
カバー関係（１８）（ＸＬ 仕様）
6
11
12
2
3
4
10
11
11
8
9
11
11
11
11
13
12
8
11
9
7
11
5
10
11
1
14
79
80
85
87
92
93
93
47
21
25
24
22
21
19
19
20
17
16
17
24
25
23
23
63
55
46
62
84
48
43
45
45
44
47
40
41
40
41
51
52
60
61
50
50
54
53
54
53
59
59
60
56
57
65
86
88
89
89
86
90
49
91
81
22
84
82
38
38
39
39
39
38
38
39
64
18
31
29
28
15
42
26
71
66
67
69
68
83
58
78
35
33
30
30
32
32
37
36
34
35
27
74
75
76
72
77
77
70
73
72
74
- 70 -
NOTE( 注記 ) #01....FRONT IS M/E BANK COMMONNESS AT フロントが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#02....REAR IS M/E BANK COMMONNESS AT リアが固定バンク時、メカ／電動バンク共通
A FIXED BANK.
#03....FRONT IS M/E BANK COMMONNESS AT フロントが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#04....REAR IS M/E BANK COMMONNESS AT リアが交換台車仕様時、メカ／電動バンク共通
THE CHANGER TRUCK SPECIFICATION.
#05....FOR OPTION オプション用
#06....FOR CHANGER TRUCK 交換台車用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#05
400-71466 CONVEYOR COVER 3020(XL) ASSY
コンベアカバー３０２０（ＸＬ）組
1
2 400-93821 CONV_COVER_L_XL
搬送カバー＿ＸＬ
(1)
3 400-93822 CONV_SIDE_COVER_L_XL
搬送サイドカバー＿ＸＬ
(1)
4 400-93823 CONV_UPPER_COVER_L_XL
搬送上カバー＿ＸＬ
(1)
5 400-97774 CONV_COVER_R_XL
搬送カバー＿Ｒ＿ＸＬ
(1)
6 400-97775 CONV_SIDE_COVER_R_XL
搬送サイドカバー＿Ｒ＿ＸＬ
(1)
7 400-97776 CONV_UPPER_COVER_R_XL
搬送上カバー＿Ｒ＿ＸＬ
(1)
8 400-92186 EN_COVER_SHUTTER_U_XL
ＥＮカバーシャッタＵ＿ＸＬ
(2)
9 400-92187 EN_COVER_SHUTTER_B_XL
ＥＮカバーシャッタＢ＿ＸＬ
(2)
10 400-27245 CONVEYOR COVER STOPPER(E EN)
搬送カバーストッパ（Ｅ ＥＮ）
(2)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(42)
12 400-01490 TAPE
テープ
(3.6)
13 E1143-721-000 WOOLEN CLOTH PAPER
搬送 カバー ラシャペーパ（ＣＥ）
(4)
14 E5721-729-000 LABEL
荷重禁止シール
(2)
15
#01
401-21687 ASM_BANK_COVER_F_XL(F_BANK)
バンクカバー＿Ｆ＿ＸＬ組（Ｆバンク）
1
16 400-93677 BANK_COVER_FL_L
バンクカバー＿ＦＬ＿Ｌ
(1)
17 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
18 400-93678 BANK_COVER_FR_L
バンクカバー＿ＦＲ＿Ｌ
(1)
19 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
20 400-93676 BANK_COVER_FC_L
バンクカバー＿ＦＣ＿Ｌ
(1)
21 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿Ｌ
(2)
22 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(8)
23 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
24 HM-0010100-10 FILTER
フィルター
(2)
25 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
26 401-38682 FEEDER_SIDE_COVER_F_ASM(F_BANK
フィーダサイドカバー＿Ｆ組（Ｆバンク）
(1)
27 401-34628 FEEDER_SIDE_COVER_FR_F
フィーダサイドカバーＦＲ Ｆ
(1)
28 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
29 HX-0032600-0B BUSH
ブッシュ
(1)
30 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(8)
31 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナツト Ｍ３Ｘ０．５ １種
(4)
32 401-13966 SPRING_TYPE_HINGE
スプリングタイプヒンジ
(2)
33 401-14891 GUARD_COVER_B_L_F
ガードカバー＿Ｂ＿Ｌ＿Ｆ
(1)
34 401-14298 GUARD_COVER_POLE
ガード＿カバー＿ポール
(1)
35 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(10)
36 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
37 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナツト Ｍ３Ｘ０．５ １種
(1)
38
#06
400-99492 BOTTOM_HOLE_COVER
ボトムホールカバー
4
39
#06
SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
16
40 400-93722 BANK_COVER_PLATE_L
バンクカバープレート＿Ｌ
2
41 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
8
42
#02
401-21688 ASM_BANK_COVER_R_XL(F_BANK)
バンクカバー＿Ｒ＿ＸＬ組（Ｆバンク）
1
43 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
44 400-93680 BANK_COVER_RL_L
バンクカバー＿ＲＬ＿Ｌ
(1)
45 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
46 401-19663 BANK_COVER_RR_L
バンクカバー＿ＲＲ＿Ｌ
(1)
47 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
48 400-93679 BANK_COVER_RC_L
バンクカバー＿ＲＣ＿Ｌ
(1)
49
#03
401-21689 ASM_BANK_COVER_F_XL(T_BANK)
バンクカバー＿Ｆ＿ＸＬ組（Ｔバンク）
1
50 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
51 400-93710 CHIP_COVER
チップカバー
(1)
52 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
53 HM-0010100-10 FILTER
フィルター
(2)
54 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
55 400-93686 T_BANK_COVER_FL_L
Ｔ＿バンクカバー＿ＦＬ＿Ｌ
(1)
56 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(5)
57 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
58 401-14174 T_BANK_COVER_FR_L
ＴバンクカバーＦＲ＿Ｌ
(4)
59 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(6)
60 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
61 400-93682 T_BANK_COVER_FCL_L
Ｔ＿バンクカバー＿ＦＣＬ＿Ｌ
(1)
62 400-01512 COVER STUD YF
カバースタッドＹＦ
(4)
63 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(1)
64 400-93683 T_BANK_COVER_FCR_L
Ｔ＿バンクカバー＿ＦＣＲ＿Ｌ
(1)
65 SM-3061052-TN SCREW M6 L=10
丸ねじ Ｍ６ Ｌ＝１０
(1)
66 401-38683 FEEDER_SIDE_COVER_F_ASM(T_BANK
フィーダサイドカバー＿Ｆ組（Ｔバンク）
(1)
67 401-34629 FEEDER_SIDE_COVER_FR_NSO
フィーダサイドカバーＦＲ ＮＳＯ
(1)
68 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
69 HX-0032600-0B BUSH
ブッシュ
(1)
70 401-14890 GUARD_COVER_B_L_T
ガードカバー＿Ｂ＿Ｌ＿Ｔ
(1)
71 NM-6030001-SC NUT M3X0.5 TYPE1
六角穴ナツト Ｍ３Ｘ０．５ １種
(4)
72 401-13966 SPRING_TYPE_HINGE
スプリングタイプヒンジ
(2)
73 401-14298 GUARD_COVER_POLE
ガード＿カバー＿ポール
(1)
74 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(10)
75 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(1)
76 NM-6030001-SC NUT M3X0.5 TYPE1
六角穴ナツト Ｍ３Ｘ０．５ １種
(1)
77 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(8)
78 400-80833 SPONGE
スポンジ
(0.5)
79
#04
401-21690 ASM_BANK_COVER_R_XL(T_BANK)
バンクカバー＿Ｒ＿ＸＬ組（Ｔバンク）
1
80 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
81 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
82 401-14175 T_BANK_COVER_RR_L
ＴバンクカバーＲＲ＿Ｌ
(1)
83 400-80833 SPONGE
スポンジ
(0.5)
84 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(5)
85 400-01512 COVER STUD YF
カバースタッドＹＦ
(2)
86 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(6)
87 400-93684 T_BANK_COVER_RCL_L
Ｔ＿バンクカバー＿ＲＣＬ＿Ｌ
(1)
88 400-93685 T_BANK_COVER_RCR_L
Ｔ＿バンクカバー＿ＲＣＲ＿Ｌ
(1)
89 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(4)
90 400-93710 CHIP_COVER
チップカバー
(1)
91 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
92 400-93688 T_BANK_COVER_RL_L
Ｔ＿バンクカバー＿ＲＬ＿Ｌ
(1)
93 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(5)
- 71 -

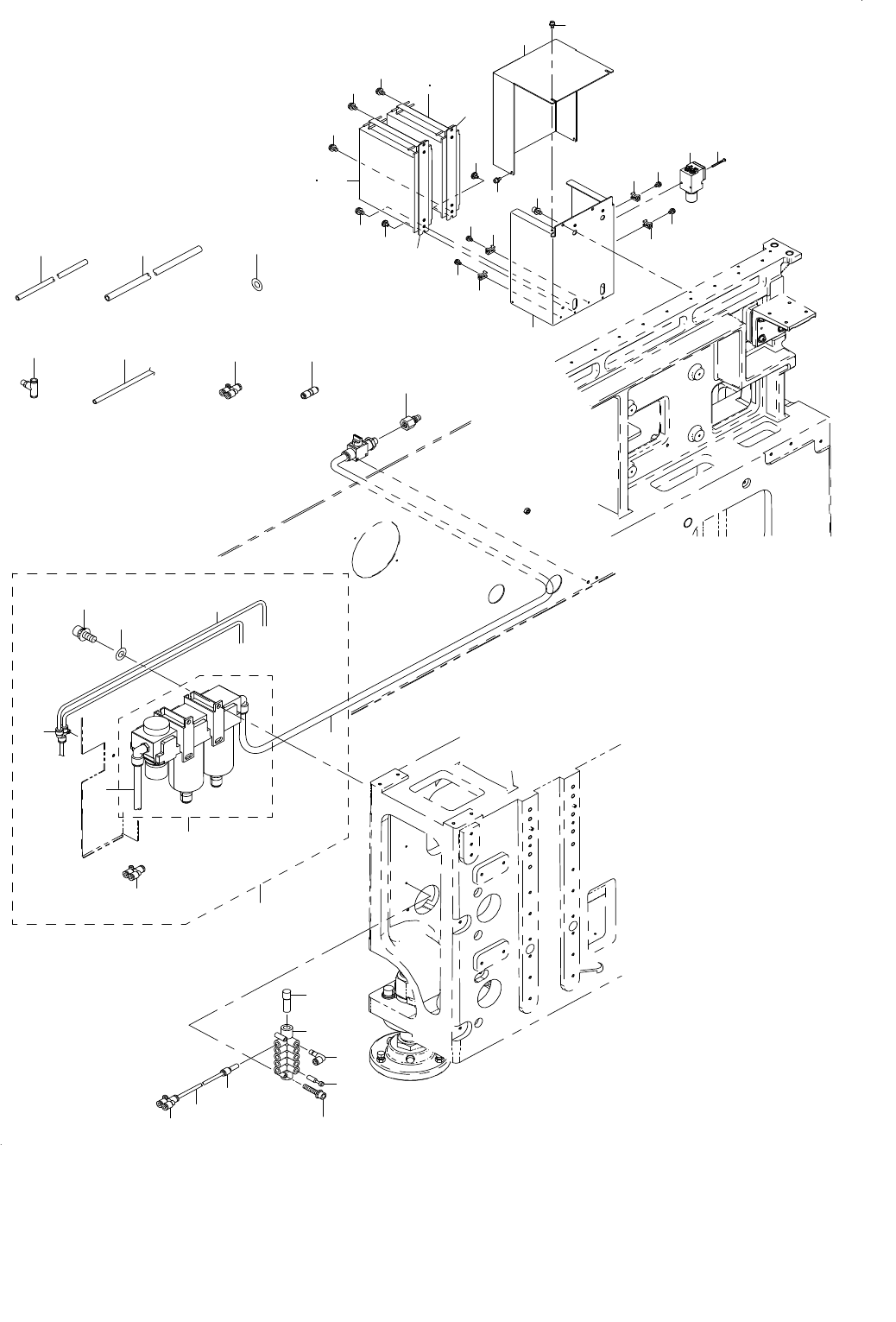

36.AIR COMPONENTS
エアー関係
9
3
13
11
12
10
31
33
30
24
25
26
6
7
27
28
32
14
29
4
21
8
15
5
17
18
23
21
22
22
21
42
45
19
19
20
21
22
34
35
36
40
16
38
39
36
37
41
44
43
43
