1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf SIPLACE S-25 HM 1.6 Arbeitsablauf Ausgabe 04/2007 16 : Ist eine Kopf -Crash-Sicherung vorhanden, so klappen Sie diese jetzt nach unten. : V ersich…
SIPLACE S-25 HM 1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf
Ausgabe 04/2007 1.6 Arbeitsablauf
15
1.6.2.1 HS-50 und S-25 HM: Bauelemente-Sensor am Bestückkopf montieren
Abb. 1.6.1 Montagesatz: BE-Sensor inkl. Schrauben und Montagelehre
1
1
1
1
1
1
1
1
1
1
1
1
1
1
Sender
Empfänger
Sender- und Empfängerbereich
nicht berühren!
BE-Sensor erst direkt vor Montage
auspacken !
Kontroll-LED
Montagelehre
1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf SIPLACE S-25 HM
1.6 Arbeitsablauf Ausgabe 04/2007
16
: Ist eine Kopf-Crash-Sicherung vorhanden, so klappen Sie diese jetzt nach unten.
: Versichern Sie sich, dass die Z-Achse oben ist, fassen Sie den nachzurüstenden Bestückkopf
am Haltegriff und bringen Sie ihn maximal nach vorne, in eine günstige Arbeitsposition.

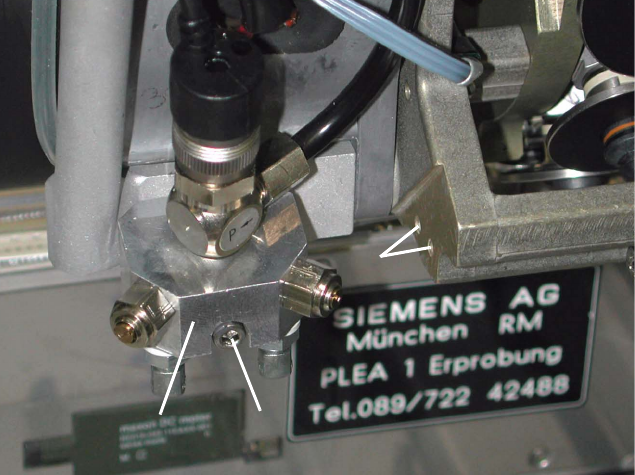

Abb. 1.6.2 Befestigung der Blaslufteinheit lösen, Montagebohrungen für Sensor
Legende:
1. Blaslufteinheit
2. Befestigung der Blaslufteinheit: 1 Innensechskantschraube M3 (Gr. 2,5)
3. Befestigungsbohrungen für BE-Sensor
: S-25 HM: Entfernen Sie die (derzeit einteilige) Schutzabdeckung des Bestückkopfes, damit die
zur Montage benötigten Bereiche zugänglich sind: 5 Innensechskantschrauben M3.
An HS-50 gibt es derzeit noch keine Schutzabdeckung.
1
1
1
1
1
1
1
1
1
2
1
2
3
SIPLACE S-25 HM 1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf
Ausgabe 04/2007 1.6 Arbeitsablauf
17
: Lösen Sie die Befestigung der Blaslufteinheit (siehe Abb. 1.6.2 -> 1), damit die stirnseitigen
Montagebohrungen (-> 3) für den BE-Sensor zugänglich werden: 1 Innensechskantschraube
M 3 (-> 2).
Abb. 1.6.3 BE-Sensor befestigen (HS-50 / S-25 HM)
Legende:
1. Bauelemente-Sensor
2. 2 Innensechskantschrauben M3 (kurz), aus Montagesatz (noch nicht festziehen)
3. 1 Innensechskantschraube M3 (lang), aus Montagesatz (noch nicht festziehen)
HINWEIS:
In der Bohrung des BE-Sensors (siehe Abb. 1.6.3 -> 3) sitzt eine in Längsrichtung flexible Buchse
für eine spannungsfreie Montage mit Hilfe der Montagelehre (siehe Abb. 1.6.4 -> 2). 1
: Halten Sie den BE-Sensor, wie oben dargerstellt und setzen Sie ihn von unten auf Anschlag
an den Bestückkopf.
: Ziehen Sie die Blaslufteinheit mit einer Hand etwas weg. Der angeschlossene Silikonschlauch
auf der Unterseite darf dabei nicht geknickt werden.
: Schrauben Sie zuerst in die Stirnseite des BE-Sensors (siehe Abb. 1.6.3 -> 3) die beiden kur-
zen Innensechskantschrauben M3 ein. Ziehen Sie die Schrauben aber noch nicht fest.
3
2
1
1
3
2
(Kontroll-LED)
