1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf SIPLACE S-25 HM 1.6 Arbeitsablauf Ausgabe 04/2007 22 : Befestigen Sie das BE-Sensorkab el mit dem Kabelbinder so am Abst andsbolzen (siehe Abb. 1.…

SIPLACE S-25 HM 1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf

Ausgabe 04/2007 1.6 Arbeitsablauf

: Ziehen Sie die Steckverbindung des Rundkabels (Motor/Tacho) an der modularen Kopfplatine

(siehe Abb. 1.6.5 -> 5).

: Verlegen Sie das BE-Sensorkabel nach oben, in Richtung modularer Kopfplatine und befesti-

gen Sie das Kabel im unteren Bereich des Bestückkopfs, wie in Abb. 1.6.5 -> 2 und 3 darge-

stellt.

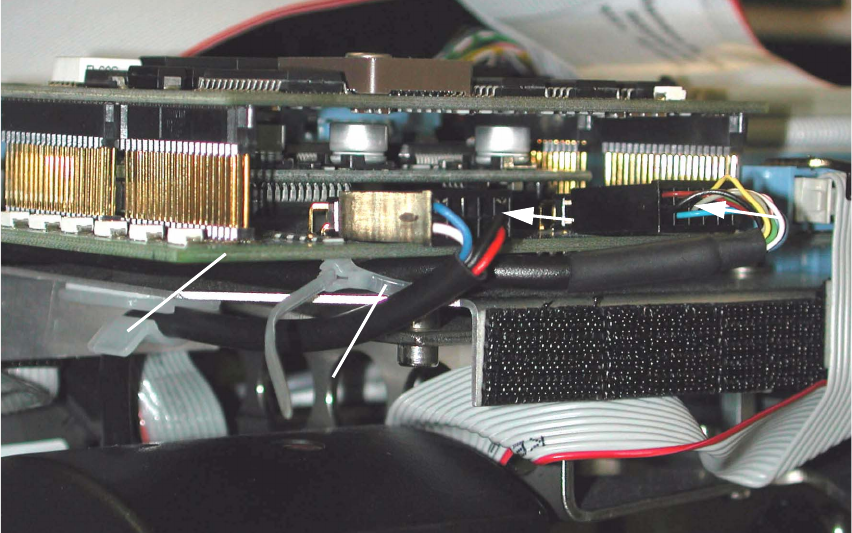

Abb. 1.6.6 HS-50, modulare Kopfplatine: Detail Kabelbefestigung und Steckverbindung

Legende:

1. Portal-Kopfverteiler HS-50, modular

2. Kabelbinder, Befestigung am Abstandsbolzen.

3. Steckverbindung des BE-Sensorkabels

4. Steckverbindung des Rundkabels (Motor/Tacho)

: Formen Sie den Kabelbinder bogenförmig vor und fädeln Sie ihn um den Abstandsbolzen

(siehe Abb. 1.6.6 -> 2) herum ein, der unterhalb des Portal-Hauptverteilers, modular, sitzt.

: Führen Sie das BE-Sensorkabel unter der Platine hindurch und vor dem Abstandsbolzen wie-

der nach vorne heraus, wie in Abb. 1.6.5 und Abb. 1.6.6 dargestellt.

: Stellen Sie die Steckverbindung des BE-Sensorkabels am Portal-Hauptverteiler der modularen

Kopfplatine her (siehe Abb. 1.6.6 -> 3).

1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf SIPLACE S-25 HM

1.6 Arbeitsablauf Ausgabe 04/2007

: Befestigen Sie das BE-Sensorkabel mit dem Kabelbinder so am Abstandsbolzen (siehe Abb.

1.6.6 -> 2), dass die Steckverbindung zugentlastet ist, aber keine große Schlaufe entsteht.

: Stellen Sie die Steckverbindung des Rundkabels (Motor/Tacho) am Portal-Hauptverteiler

HS-50, modular, wieder her. Dieses Kabel wird außen um das BE-Sensorkabel herumgeführt,

wie in Abb. 1.6.6 -> 4 gezeigt.

: Stellen Sie abschließend sicher, dass sowohl die Steckverbindung als auch die Kabeleinfüh-

rung am BE-Sensor zugentlastet sind.

1.6.4 S-25 HM: BE-Sensor-Kabelführung und Steckverbindung herstellen

: Verlegen Sie an S-25 HM das BE-Sensorkabel analog zur Darstellung für HS-50 (siehe Abb.

1.6.5 -> 1 und 2) nach oben zur modularen Kopfplatine.

: Befestigen Sie es im UNTEREN Bereich des Bestückkopfs mit dem Kabelbinder, wie in Abb.

1.6.5 -> 3 dargestellt. Die Kabeleinführung am BE-Sensor muss zugentlastet sein!

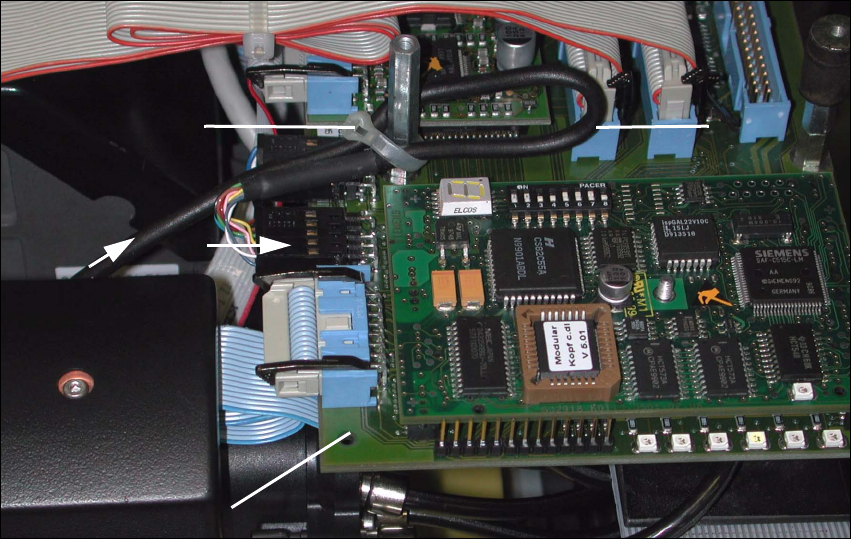

Abb. 1.6.7 S-25 HM, modulare Kopfplatine: Detail Kabelbefestigung und Steckverbindung

Legende:

1. Portal- Kopfverteiler (S-23) S-25 HM, modular

2. Steckverbindung des BE-Sensorkabels

3. BE-Sensorkabel, Schlaufe

4. Kabelbinder, Befestigung am Abstandsbolzen

SIPLACE S-25 HM 1 Montageanleitung: Bauelemente-Sensor (Option) für RV12-DLM1-Bestückkopf

Ausgabe 04/2007 1.6 Arbeitsablauf

: Bringen Sie die Steckverbindung des BE-Sensorkabels am Portal-Kopfverteiler S-23 /S-25 HM

der modularen Kopfplatine an (siehe Abb. 1.6.7 -> 1 und 2).

: Legen Sie das BE-Sensorkabel zu einer Schlaufe und befestigen Sie das Kabel mit einem Ka-

belbinder am Abstandsbolzen (siehe Abb. 1.6.7 -> 3 und 4).

Die Steckverbindung muss zugentlastet sein !

1.6.5 Abschließende Arbeiten

: Falls vorhanden, montieren Sie die Schutzabdeckung wieder am Bestückkopf (5 Innensechs-

kantschrauben M3).

: Entfernen Sie alle Werkzeuge, etc., aus dem Arbeitsbereich des Automaten.

: Fassen Sie den Bestückkopf am Haltegriff und schieben Sie ihn abschließend bis in den Be-

reich über den LP-Transportbereich !

-> Achten Sie dabei auf die Einhaltung des Mindestabstandes der X-Portale, damit der Crash-

Bero nicht anspricht.

: Falls vorhanden, klappen Sie die Kopf-Crash-Sicherung nach oben.

: Schalten Sie jetzt die Druckluftzuführung am Hauptventil der Drucklufteinheit im Maschinen-

ständer wieder ein. Schalten Sie die Maschine ein.

Docken Sie den / die fahrbaren BE-Wechseltisch(e) in der vorherigen (!) Zuordnung wieder an.

: Falls vorhanden, klappen Sie abschließend die Kopf-Crash-Sicherungen nach unten.

1.6.6 Softwareversion 503.xx am LR und SR installieren

Für den Betrieb des BE-Sensors wird die SW V 503.xx am Linien- und Stationsrechner benötigt.1

: Gehen Sie für die Installation vor, wie in der jeweiligen Softwareversionsbeschreibung 503.xx

beschrieben. Diese Anleitungen sind im SW-Paket 503.xx (Art.-Nr. siehe Abschn. 1.5.2) ent-

halten.

: Beachten Sie:

Es ist ebenso möglich, die SW SIPLACE PRO 1.3 am LR zu installieren (siehe Abschn. 1.5.2).
