- - 8. YUNIT(1) 1 2 3 4 5 1 3 8 9 1 0 1 1 1 2 1 2 2 0 1 8 1 9 1 7 1 6 1 5 1 4 2 1 2 2 2 3 2 4 2 5 2 0 7 6 2 6 2 6 2 7 2 7 2 8 2 8 1 3 2 9 2 9 2 1 3 0 3 0 3 1 3 2 3 4 3 4 3 5 3 6 3 6 3 3 3 8 3 9 3 3 3 8 3 9 1 4 3 7

100%1 / 58
- -

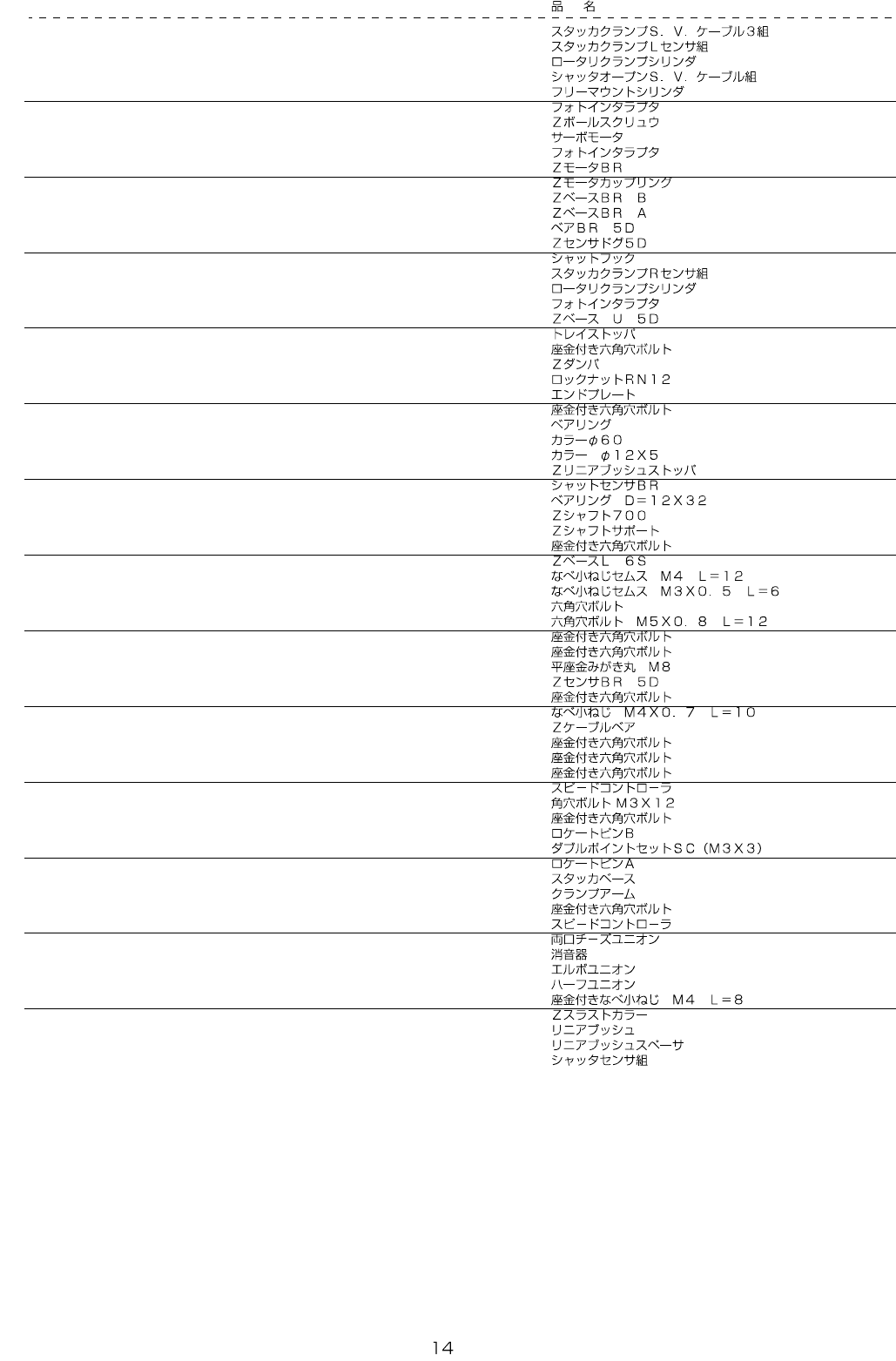

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-49564 STKCLAMPS.V.CABLE3ASM 1
2 400-49571 STKCLAMPLSENSORASM 1
3 PA-1601015-A0 ROTARYCLAMPCYLINDER 1
4 400-49561 SHTOPENS.V.CABLE3ASM 1
5 PA-0602003-B0 FREEMOUNTCYLINDER 1
6 HD-0017100-00 PHOTOSENSOR 1
7 400-48800 ZBALLSCREW 1
8 400-45703 SERVOMOTOR 1
9 HD-0017000-00 PHOTOSENSOR 2
10 400-48801 ZMOTORBR 1
11 E2070-723-000 ZMOTORCOUPLING 1
12 400-48928 ZBASEBRB 1
13 400-48927 ZBASEBRA 1
14 400-48932 BEARBR5D 1
15 400-48931 ZSENSDOG5D 1
16 400-48720 SHUTHOOK 1
17 400-49572 STKCLAMPRSENSORASM 1
18 PA-1601015-A0 ROTARYCLAMPCYLINDER (1)
19 HD-0017100-00 PHOTOSENSOR 2
20 400-48929 ZBASEU5D 1
21 400-54968 TRAYSTOPPER 1
22 SL-6051092-TN BOLT 4
23 E1312-717-000 ZDAMPER 4
24 E1268-726-000 LOCKNUTRN12 1
25 400-48683 ENDPLATE 1
26 SL-6053592-TN BOLT 4
27 400-69754 BEARING 1
28 E1266-726-000 COLLARROUND60 1
29 E1262-726-000 COLLARROUND12X5 2
30 E1315-717-000 ZLINEARBUSHINGSTOPPER 4
31 400-48721 SHUTSENSORBR 1
32 SB-1120001-00 BEARINGD=12X32 1
33 400-48802 ZSHAFT700 2
34 E1303-717-000 ZSHAFTSUPPORT 4
3
5 SL-6062592-TN SCREW 8
36 400-48938 ZBASEL6S 1
37 SL-4041281-SC SCREWM4X0.7L=12 2
38 SL-4030691-SC SCREWM3X6 4
39 SM-6042002-TN BOLT 8
40 SM-6051202-TN SCREWM5X0.8L=12 4
41 SL-6051092-TN BOLT 4
42 SL-6062092-TN SCREWM6L=20 4
43 WP-0841601-SC WASHER8.4X17.4X1.6 4
44 400-48930 ZSENSORBR5D 2
45 SL-6040892-TN BOLT 2
46 SM-4041001-SC SCREWM4X0.7L=10 3
47 E6081-723-000 ZCABLEBEAR 1
48 SL-6041092-TN SCREW 4
49 SL-6041092-TN SCREW 2
50 SL-6041092-TN SCREW 2
51 PC-0105080-00 SPEEDCONTROLLER 2
52 SM-6031202-TN SCREWM3X12 2
53 SL-6030692-TN BOLT 2
54 E6086-723-000 LOCATEPINB 1
55 E2250-525-000 SETSCREW 2
56 E6085-723-000 LOCATEPINA 1
57 400-48719 STACKERBASE 1
58 E6083-723-000 CLAMPARM 2
59 SL-6051042-TN SCREW 2
60 PC-0105080-00 SPEEDCONTROLLER 4
61 PJ-3050405-02 T-UNION 2
62 PX-0505010-00 SILENCER 4
63 PJ-3040405-05 ELBOW 2
64 PJ-2100043-00 UNION 2
65 SL-4040891-SC SCREWM4L=8 8
66 E6076-723-000 ZTHRUSTCOLLAR 1
67 E2008-716-000 LINEARBUSHING 4
68 E1314-717-000 ZLINEARBUSHINGSPACER
2
69 E9557-723-0A0 SHUTTERSENSORASM. 1
- -

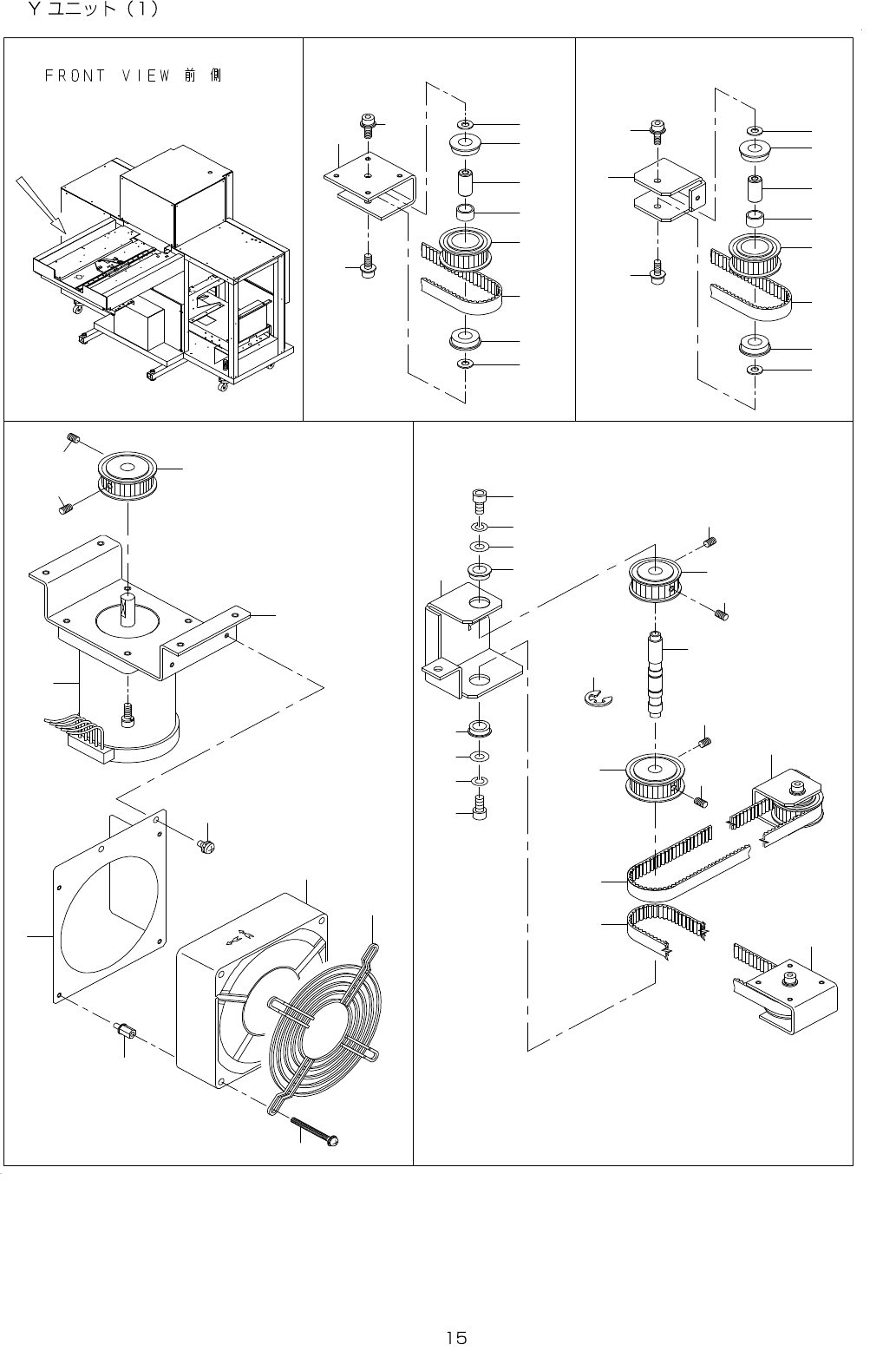

8. YUNIT(1)
1
2
3
4
5
1 3
8
9
1 0
1 1
1 2
1 2
2 0
1 8
1 9
1 7
1 6
1 5
1 4
2 1
2 2
2 3
2 4
2 5
2 0
7
6
2 6
2 6
2 7
2 7
2 8
2 8
1 3
2 9
2 9
2 1
3 0
3 0
3 1
3 2
3 4
3 4
3 5
3 6
3 6
3 3
3 8
3 9
3 3
3 8
3 9
1 4
3 7
- -

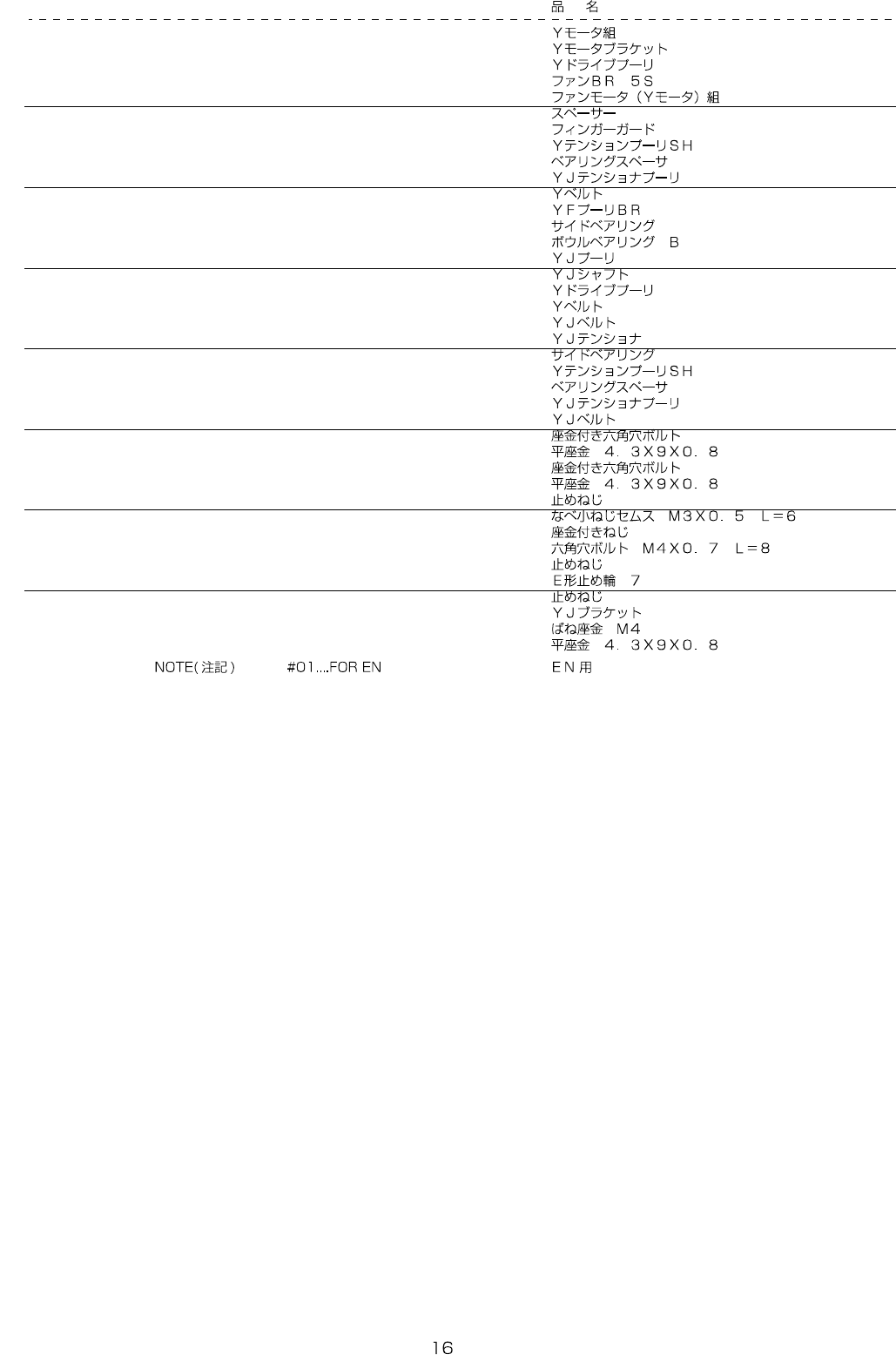

REF.NO NOTE PARTNO DESCRIPTION Qty
1 400-45060 YMOTORASM 1
2 E5340-723-000 YMOTORBRACKET 1
3 E1341-726-000 YDRIVEPULLEY 1
4 400-48916 FANBR5S 1
5 400-49579 FANMOTOR(YMOTOR)ASM 1
6
#01
HX-0035400-0B PCBSUPPORTL=8MM 4
7
#01
HM-0017800-10 FINGERGUARD 1
8 E1352-726-000 YTENSIONPULLEYSH 1
9 E1353-726-000 BEARINGSPACER 1
10 E1351-726-000 YJTENSIONERPULLEY 1
11 E5313-723-000 YBELT 1
12 400-48911 YFPULLEYBR 1
13 SB-1080002-00 SIDEBEARING 2
14 SB-1060007-00 BALLBEARING 2
15 E1362-726-000 YJPULLEY 1
16 E1361-726-000 YJSHAFT 1
17 E1341-726-000 YDRIVEPULLEY 1
18 E5313-723-000 YBELT 1
19 E5315-723-000 YJBELT 1
20 400-48913 YJTENSIONER 1
21 SB-1080002-00 SIDEBEARING 2
22 E1352-726-000 YTENSIONPULLEYSH 1
23 E1353-726-000 BEARINGSPACER 1
24 E1351-726-000 YJTENSIONERPULLEY 1
25 E5315-723-000 YJBELT 1
26 SL-6040892-TN BOLT 2
27 WP-0430801-SC WASHER4.3X9X0.8 2
28 SL-6040892-TN BOLT 2
29 WP-0430801-SC WASHER4.3X9X0.8 2
30 SM-8040602-TP SCREWM4X0.7L=6 2
31 SL-4030691-SC SCREWM3X6 2
32 SL-4034091-SC SCREWM3X40 4
33 SM-6040802-TN SCREW 2
34 SM-8040602-TP SCREWM4X0.7L=6 2
35 RE-0700000-K0 E-RING7 2
36 SM-8040602-TP SCREWM4X0.7L=6 2
37 400-48912 YJBRACKET 1
38 WS-0410002-KN SPRINGWASHER 2
39 WP-0430801-SC WASHER4.3X9X0.8 2
