Einbau des CPP-Bestückkopfes Montage des CPP-Bestückkopfes Höheneinstellung und Einbau der Pi pettenstation 32 Assembly Instructions / Montageanleitung Head Reconfiguratio n Kit CPP 3.4.7 Höheneinstellung und E inbau der…
Einbau des CPP-Bestückkopfes
Einstellungen am Basisadapter Montage des CPP-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 31
Einstellungen am Basisadap ter
3.4.6 Einstellungen am Basisadapter

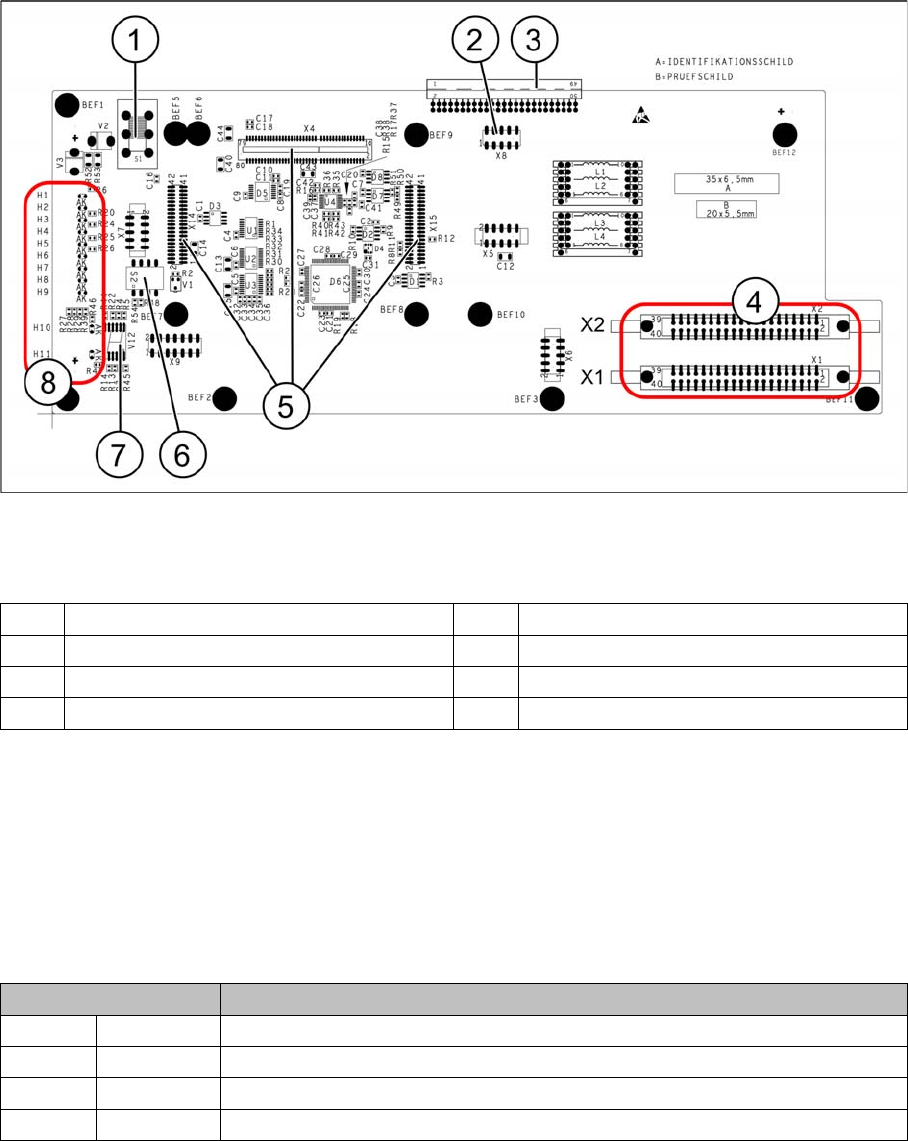

Basisadapter für CPP- und C&P20A-Köpfe (ohne HCU)
Legende
Schalter S1
Mit diesem Schalter wird die Zwischenkreisspannung für die Z-Achse eingestellt.
▪ Bei C&P20-Köpfen muss der Schalter auf 40 V stehen.
▪ Bei CPP-Köpfen auf 150 V.
Bei falscher Einstellung kann nichts zerstört werden, es erfolgt eine Fehlermeldung der HCU.
DIP-Schalter S2
Alle Schalter müssen auf OFF stehen. Im Bedarfsfall kann die HCU mit S3 zurückgesetzt werden.
Höheneinstellung und Einbau der Pipe ttenstation
1 Schalter S1 (siehe unten) 2 X4 – zum Überprüfen der Spannungen
3 Anschluss zum Kopf-Interface C700 4 X1 und X2 – zum Kopf
5 X4, X14 und X15 – für die HCU 6 DIP-Schalter S2
7 7-Segment-Anzeige 8 LEDs H1-H11
Schalter Beschreibung
S1 S0 Portalkodierung (zur Zeit nicht benutzt)
S2 S1 Portalkodierung (zur Zeit nicht benutzt)
S3 Reset Reset HCU
S4 Boot Aktivierung der Bootstrap Funktion HCU (für Service nicht vorgesehen)
Einbau des CPP-Bestückkopfes
Montage des CPP-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation
32 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
3.4.7 Höheneinstellung und Einbau der Pipettenstation
Die Pipettenstation [03073328-xx] ist im Teilesatz enthalten.
Beim Umrüsten von einem C&P20A- Kopf auf einen CPP-Kopf und umgekehrt kann die vorhandene Pi
-
pettenstation weiterverwendet werden.
Beim Umrüsten von einem TwinHead auf einen CPP- oder einen C&P20A-Kopf muss die Pipettenstati
-
on des Teilesatzes eingebaut werden.
Höheneinstellung der Pipett enstation
3.4.7.1 Höheneinstellung der Pipettenstation
VORSICHT
► Sollte der Einzug während des Umbaus ausgebaut oder verschoben worden sein so sollte
in jedem Fall die Einbauhöhe der Pipettenstation nochmals überprüft werden.

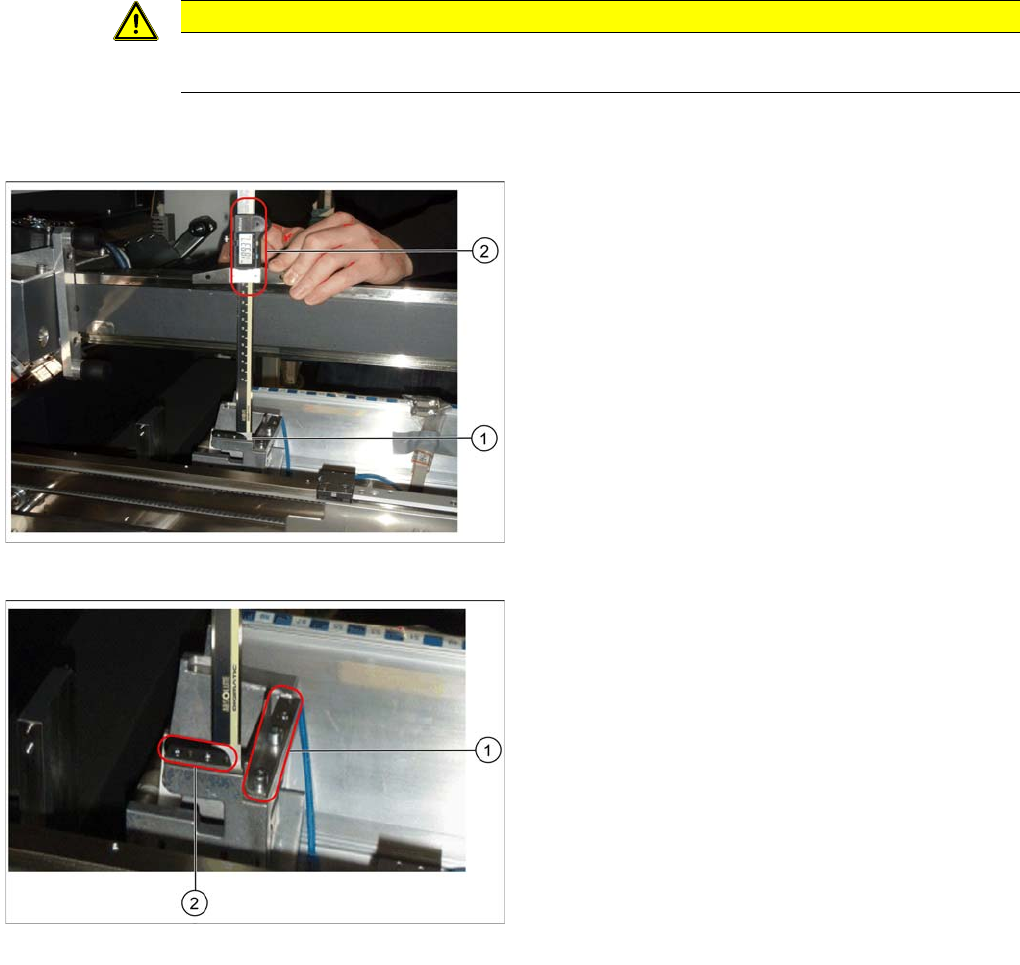

Höhe der Pipettenstation messen
► Schieben Sie den Bestückkopf für die Messung nach
außen.
► Setzen Sie den Messschieber senkrecht auf die
Auflagefläche der Abblasstation (1) und messen Sie
den Abstand bis zur Führungsschiene des Portals.
Dieser Abstand muss 189mm ± 0,2mm betragen (2).
► Wenn der Abstand stimmt, fahren Sie mit dem Ein
-
bau der Pipettenstation fort.
Position für Abstimmplatten
► Wenn der Abstand zu groß ist, legen Sie Abstimmp
-
latten unter: Abstimmplatten für Pipetten-Abwurfvo
-
richtung [03039514-xx und 03021079-xx],
Schrauben DIN7991 M4x20 - 8.8 [00333782-xx].
► Wenn der Abstand zu klein ist, da bereits Abstimmp
-
latten montiert sind, entfenen Sie diese.
Einbau des CPP-Bestückkopfes
Höheneinstellung und Einbau der Pipettenstation Montage des CPP-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 33
Einbau der Pipettenstation
3.4.7.2 Einbau der Pipettenstation
► Demontieren Sie den Niederhalter rechts über dem Abwurfbehälter.
► Montieren Sie die Pipettenstation [03073328-xx] mit zwei Schrauben an ihrem Einbauplatz (1).
► Setzen Sie entsprechend der Maschinenkonfiguration (siehe "3.4.7.3.1 Konfigurationen mit
Abwurfbehältern und Kodierungsblech" [ ➙ 34]) den Abwurfbehälter [03048638-xx] und BE-
Abwurfbehälter bis 6x6 [03062378--xx] ein. Der Abwurfbehälter darf in keinem Fall höher als die
Transportwange sein.
► Befestigen Sie den Niederhalter links [03079173-xx] oberhalb des Abwurfbehälters [03048638-xx]
(siehe "3.4.7.3.2 Niederhalter einbauen/ausbauen" [ ➙ 37]).
► Setzen Sie an nicht belegten Behälterplätzen das Kodierungsblech ein [03083883-xx] (siehe
"3.4.7.3.3 Kodierungsblech einbauen/ausbauen" [ ➙ 38]).
► Montieren Sie das Ventil für die Pipettenstation [03055785-xx] (4) mit den beiden Schrauben
DIN912-M2,5 x 16-A2-70 [00350291-xx] am BE-Wagen-Einzug.
► Ersetzen Sie, sofern noch nicht geschehen, den Stopfen QSC-6H am Magnetventil der Einzugsteu
-
erung durch die Y-Steckverbindung mit Steckhülse QSY-6H-4 [03055792-xx].
► Stecken Sie den Schlauch PUN-CM 4x0.75 / 200mm [03056096-xx] an den Pneumatikanschluss
zum Pipettenwechsler (5) und am Pneumatikanschluss des Pipettenwechslers (6) an oder
verschließen Sie diesen mit dem Stopfen QSC-4H [00330249-xx].
► Stecken Sie den Schlauch PUN-CM 4x0.75 / 135mm [03056097-xx] am Pneumatikanschluss zur Pi
-
pettenstation [03055785-xx] (3) und am Pneumatikanschluss an der Pipettenstation (2) an.
► Verbinden Sie das bereits im BE-Wagen Einzug vorverdrahtete "Kabel Einzug X-Serie: Pipettensta
-
tion" [03053223-xx] mit dem "Ventil für Pipettenstation kplt." [03055785-xx].

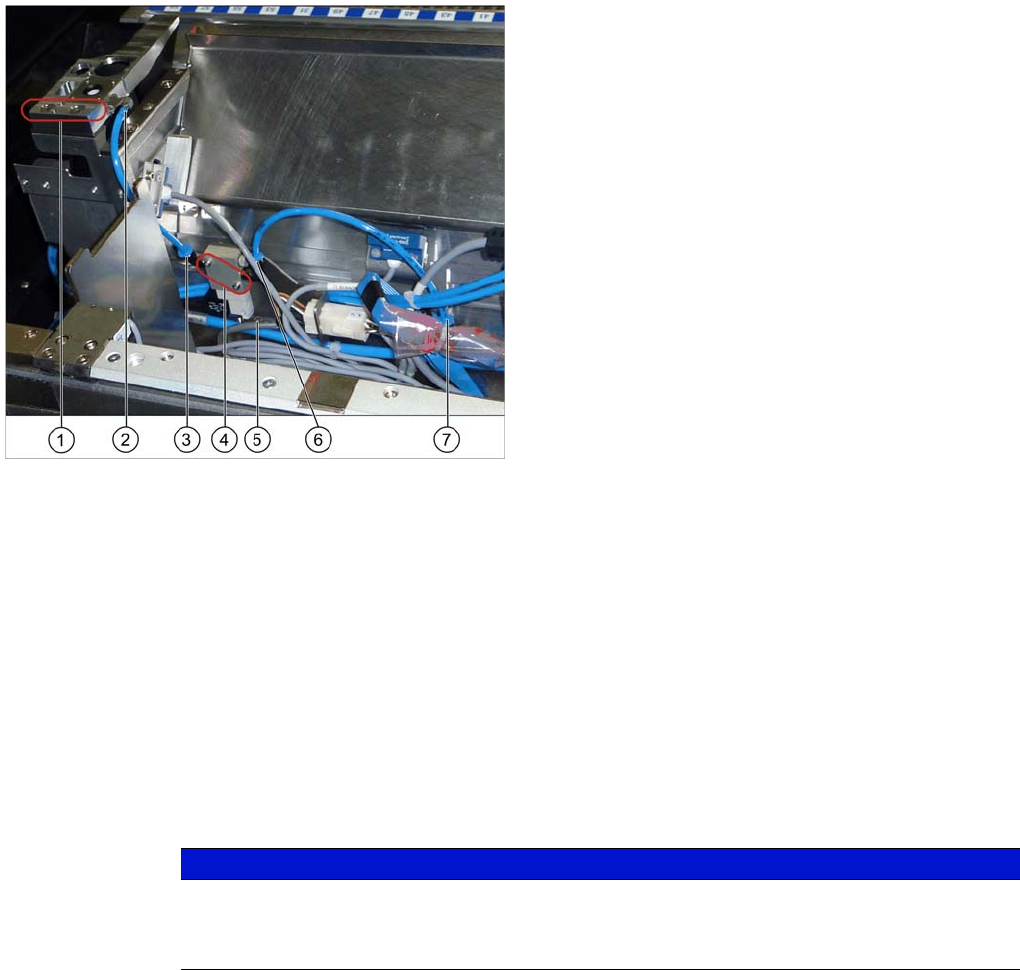

Pipettenstation einbauen
Legende
1. Befestigungspunkte der Pipettenstation [03073328-
xx]
2. Pneumatikanschluss an der Pipettenstation
3. Pneumatikanschluss zur Pipettenstation
4. Ventil für die Pipettenstation [03055785-xx]
5. Pneumatikanschluss zum Pipettenwechsler
6. Befestigungsschraube des Montageblechs
7. Pneumatikanschluss am Pipettenwechsler
HINWEIS
Das Montageblech für das Magnetventil ist mit nur einer Schraube (6) befestigt und verstiftet.
Lösen Sie ggf. dieses Montageblech, um das Magnetventil zu montieren.
Achtung: Der Stecker links vom Magnetventil ist ebenfalls auf diesem Blech befestigt.
