Einbau des CPP-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation Montage des CPP- Bestückkopfes Assembly Instructions / Montageanleitung Head Reconfiguration K it CPP 33 Einbau de r Pipette nstation 3.4.7.2 E…
Einbau des CPP-Bestückkopfes
Montage des CPP-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation
32 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
3.4.7 Höheneinstellung und Einbau der Pipettenstation
Die Pipettenstation [03073328-xx] ist im Teilesatz enthalten.
Beim Umrüsten von einem C&P20A- Kopf auf einen CPP-Kopf und umgekehrt kann die vorhandene Pi
-
pettenstation weiterverwendet werden.
Beim Umrüsten von einem TwinHead auf einen CPP- oder einen C&P20A-Kopf muss die Pipettenstati
-
on des Teilesatzes eingebaut werden.
Höheneinstellung der Pipett enstation
3.4.7.1 Höheneinstellung der Pipettenstation
VORSICHT
► Sollte der Einzug während des Umbaus ausgebaut oder verschoben worden sein so sollte
in jedem Fall die Einbauhöhe der Pipettenstation nochmals überprüft werden.
Höhe der Pipettenstation messen
► Schieben Sie den Bestückkopf für die Messung nach
außen.
► Setzen Sie den Messschieber senkrecht auf die
Auflagefläche der Abblasstation (1) und messen Sie
den Abstand bis zur Führungsschiene des Portals.
Dieser Abstand muss 189mm ± 0,2mm betragen (2).
► Wenn der Abstand stimmt, fahren Sie mit dem Ein
-
bau der Pipettenstation fort.
Position für Abstimmplatten
► Wenn der Abstand zu groß ist, legen Sie Abstimmp
-
latten unter: Abstimmplatten für Pipetten-Abwurfvo
-
richtung [03039514-xx und 03021079-xx],
Schrauben DIN7991 M4x20 - 8.8 [00333782-xx].
► Wenn der Abstand zu klein ist, da bereits Abstimmp
-
latten montiert sind, entfenen Sie diese.
Einbau des CPP-Bestückkopfes
Höheneinstellung und Einbau der Pipettenstation Montage des CPP-Bestückkopfes
Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP 33
Einbau der Pipettenstation
3.4.7.2 Einbau der Pipettenstation
► Demontieren Sie den Niederhalter rechts über dem Abwurfbehälter.
► Montieren Sie die Pipettenstation [03073328-xx] mit zwei Schrauben an ihrem Einbauplatz (1).
► Setzen Sie entsprechend der Maschinenkonfiguration (siehe "3.4.7.3.1 Konfigurationen mit
Abwurfbehältern und Kodierungsblech" [ ➙ 34]) den Abwurfbehälter [03048638-xx] und BE-
Abwurfbehälter bis 6x6 [03062378--xx] ein. Der Abwurfbehälter darf in keinem Fall höher als die
Transportwange sein.
► Befestigen Sie den Niederhalter links [03079173-xx] oberhalb des Abwurfbehälters [03048638-xx]
(siehe "3.4.7.3.2 Niederhalter einbauen/ausbauen" [ ➙ 37]).
► Setzen Sie an nicht belegten Behälterplätzen das Kodierungsblech ein [03083883-xx] (siehe
"3.4.7.3.3 Kodierungsblech einbauen/ausbauen" [ ➙ 38]).
► Montieren Sie das Ventil für die Pipettenstation [03055785-xx] (4) mit den beiden Schrauben
DIN912-M2,5 x 16-A2-70 [00350291-xx] am BE-Wagen-Einzug.
► Ersetzen Sie, sofern noch nicht geschehen, den Stopfen QSC-6H am Magnetventil der Einzugsteu
-
erung durch die Y-Steckverbindung mit Steckhülse QSY-6H-4 [03055792-xx].
► Stecken Sie den Schlauch PUN-CM 4x0.75 / 200mm [03056096-xx] an den Pneumatikanschluss
zum Pipettenwechsler (5) und am Pneumatikanschluss des Pipettenwechslers (6) an oder
verschließen Sie diesen mit dem Stopfen QSC-4H [00330249-xx].
► Stecken Sie den Schlauch PUN-CM 4x0.75 / 135mm [03056097-xx] am Pneumatikanschluss zur Pi
-
pettenstation [03055785-xx] (3) und am Pneumatikanschluss an der Pipettenstation (2) an.
► Verbinden Sie das bereits im BE-Wagen Einzug vorverdrahtete "Kabel Einzug X-Serie: Pipettensta
-
tion" [03053223-xx] mit dem "Ventil für Pipettenstation kplt." [03055785-xx].
Pipettenstation einbauen
Legende
1. Befestigungspunkte der Pipettenstation [03073328-
xx]
2. Pneumatikanschluss an der Pipettenstation
3. Pneumatikanschluss zur Pipettenstation
4. Ventil für die Pipettenstation [03055785-xx]
5. Pneumatikanschluss zum Pipettenwechsler
6. Befestigungsschraube des Montageblechs
7. Pneumatikanschluss am Pipettenwechsler
HINWEIS
Das Montageblech für das Magnetventil ist mit nur einer Schraube (6) befestigt und verstiftet.
Lösen Sie ggf. dieses Montageblech, um das Magnetventil zu montieren.
Achtung: Der Stecker links vom Magnetventil ist ebenfalls auf diesem Blech befestigt.
Einbau des CPP-Bestückkopfes
Montage des CPP-Bestückkopfes Höheneinstellung und Einbau der Pipettenstation
34 Assembly Instructions / Montageanleitung Head Reconfiguration Kit CPP
► Sofern bereits die Abfrage Abwurfbehälter montiert ist, muss noch der Sensor für diesen
Abwurfbehälter ummontiert werden. Verwenden Sie hierzu den Metall Sensor MK2 vormontiert (Ab
-
wurfrinne 6x6) [03080138-xx]. Näheres hierzu finden Sie auch in der Montageanleitung
Abwurfbehälter SIPLACE SX1/2 [00196615-xx].
Einbau des Niederhalters und des Kodierungsblechs
3.4.7.3 Einbau des Niederhalters und des Kodierungsblechs
Abhängig von der Konfiguration der SX-Maschine werden an den Behälterplätzen entweder der
Abwurfbehälter [03063238-xx] mit Niederhalter [03079173-xx] oder der BE-Abwurfbehälter bis 6x6
[03062378--xx] verwendet. Bei nicht belegten Behälterplätzen muss das Kodierungsblech (No Box)
[03083883-xx] eingebaut werden.
Für die Beschreibung der Konfigurationen siehe "3.4.7.3.1 Konfigurationen mit Abwurfbehältern und Ko
-
dierungsblech" [ ➙ 34].
Für die Beschreibung des Einbaus und Ausbaus siehe "3.4.7.3.2 Niederhalter einbauen/ausbauen" [ ➙
37] und "3.4.7.3.3 Kodierungsblech einbauen/ausbauen" [ ➙ 38].
Konfigurationen mit Abwurfbehältern und Kodierungsblech
Konfigurationen mit Abwurfbehältern und Kodierungsblech

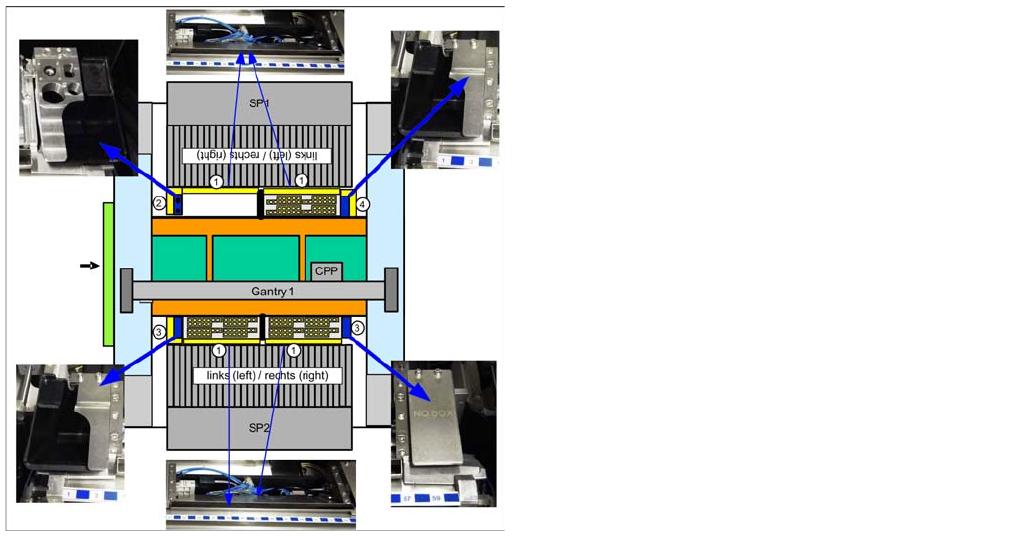

SX 1 ohne stationäre Kamera
Pipettenstation in SP1 rechts, BE-Abwurfbehälter bis 6x6
[03062378--xx] in SP1 und 2, Abwurfbehälter [03063238-
xx] mit Niederhalter [03079173-xx] in SP2 links und SP1
links, Kodierungblech [03083883-xx] in SP2 rechts
