Rev.1.00c
MS 参数

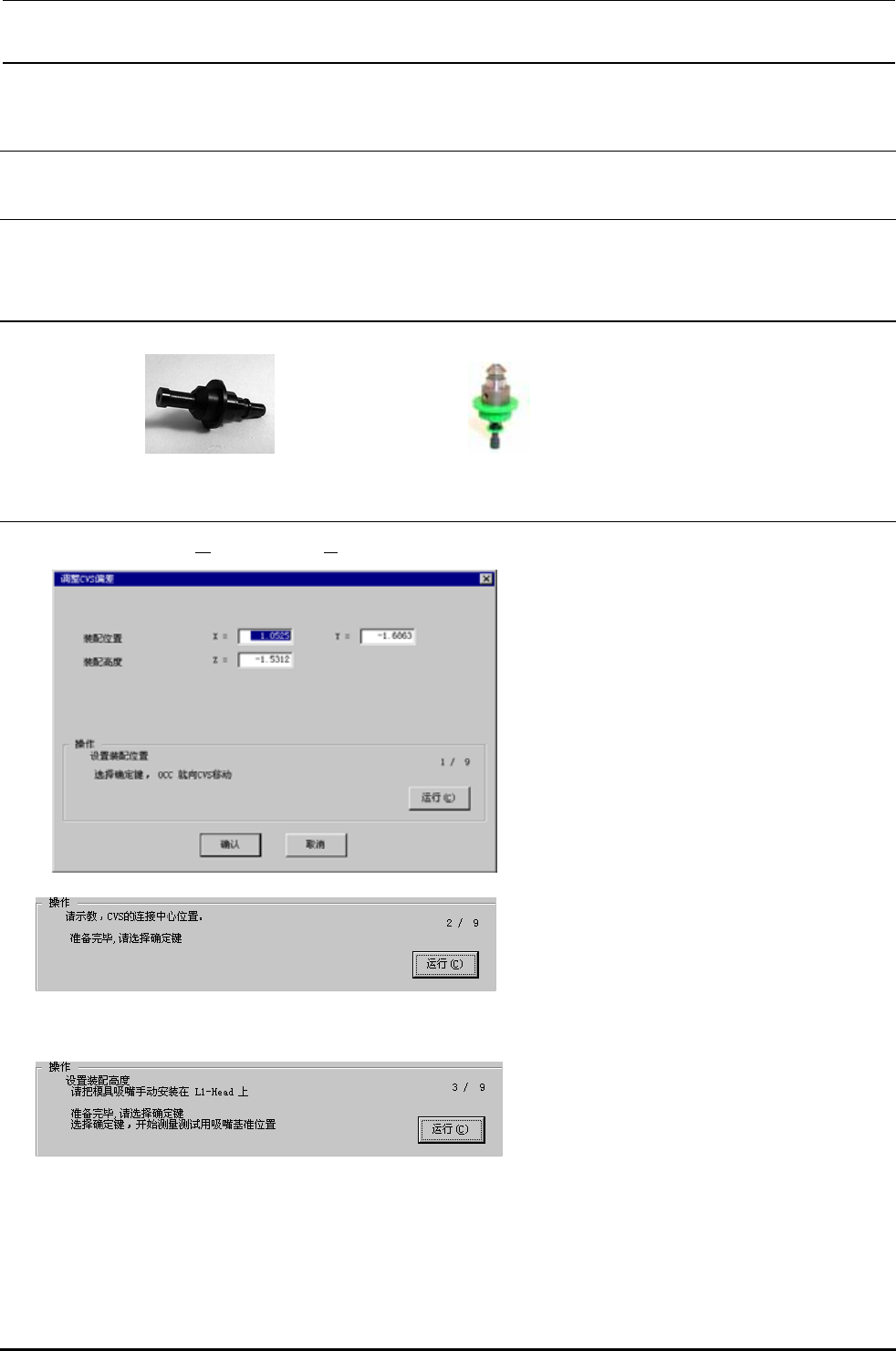

4-8. CVS 偏差
4-8.1. 功能
取得 CVS 的测定位置和组装高度。
4-8.2. 使用治具
・E2101998000：治具吸嘴 ・505 吸嘴（40001343）
4-8.3. 操作
选择了[偏差设定（Ｏ）][ＣＶＳ偏差（Ｓ）...]之后，显示出下面调整ＣＶＳ偏差设定画面。
＜操作・１／９（组装位置）＞
准备完毕，请选择确认。
选择确认之后，关闭 CVS 对比度，把 OCC
移动到 CVS 上。
＜操作・２／９（组装位置）＞
用演示，计算出 CVS 两对比间的中间位置
坐标，按 HOD 确定键。
演示结束之后，用计算的中间位置坐标计
算出组装位置。
准备完毕，选择确认。
＜操作・３／９（组装高度）＞
把吸嘴安装到贴装头。
准备完毕，请选择确认。
选择了确认之后，测定吸嘴长度。
4-57
Rev.1.00c
MS 参数

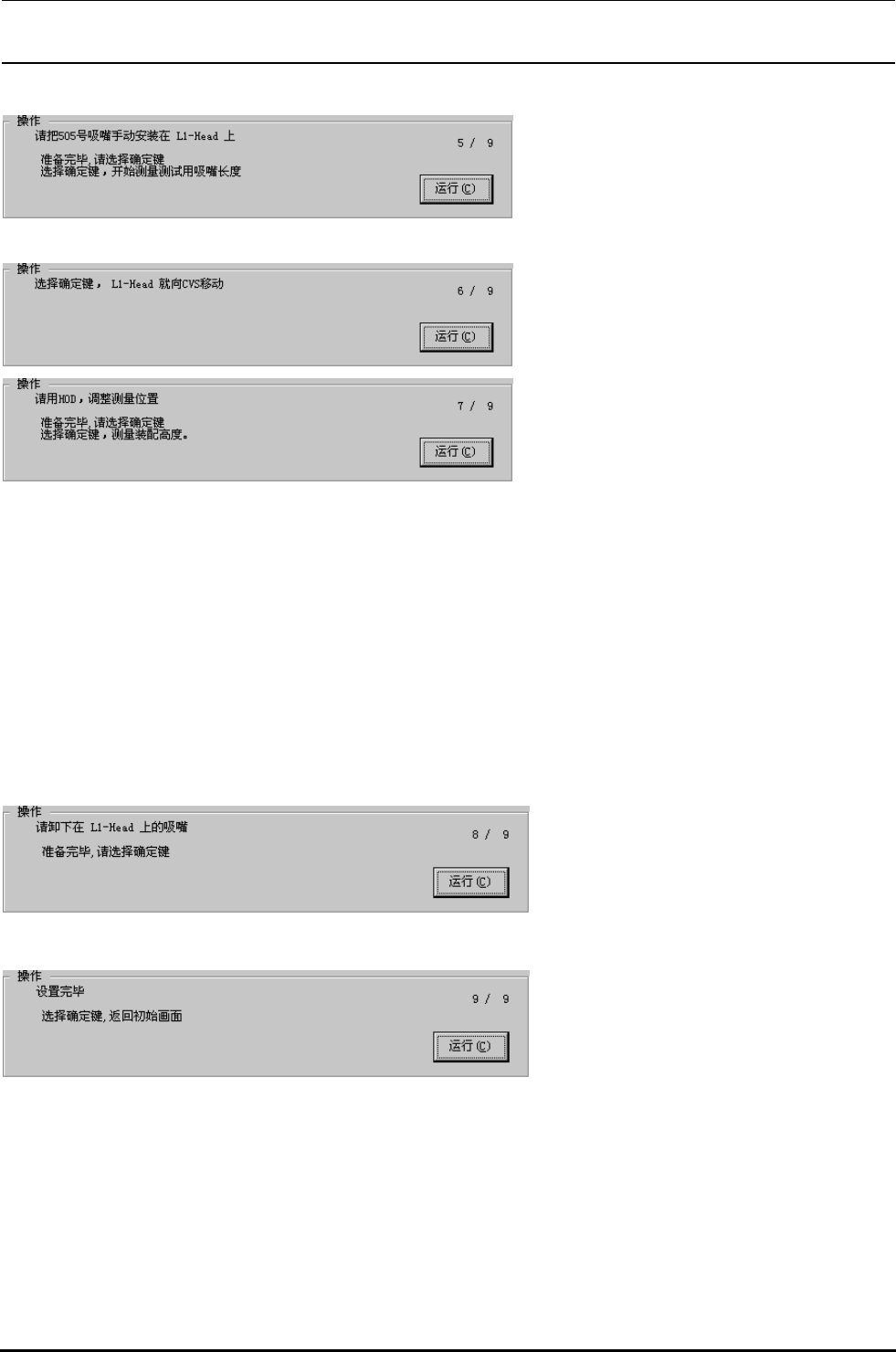

＜操作・５／９（组装高度）＞
请把 505 号吸嘴安装到贴装头上。
准备完毕，选择确认。
选择了确认之后，测定测定用吸嘴的长
度。
＜操作・６／９（组装高度）＞
准备完毕，请选择确认。
选择确认之后，贴装头移动到 CVS 上。
＜操作・7／９（组装高度）＞
用演示，调整贴装头的测定开始位置。
不需要调整时，也不需要演示。
准备完毕，请选择确认。选择确认之后，测定 CVS 的组装高度。
・测定内容
①打开贴装头的真空，读取真空值。
此时，比真空值为-80Kpa 低时，为异常。请确认吸嘴。
②下降 Z 轴，测定真空值比-80Kpa 低的位置。
③ 用②测定的位置和测定用吸嘴长度计算出组装高度。
＜操作・８／９（组装高度）＞
从贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・９／９＞
设定完毕。
选择确认之后，返回初期設置画面。
4-58
Rev.1.00c
MS 参数

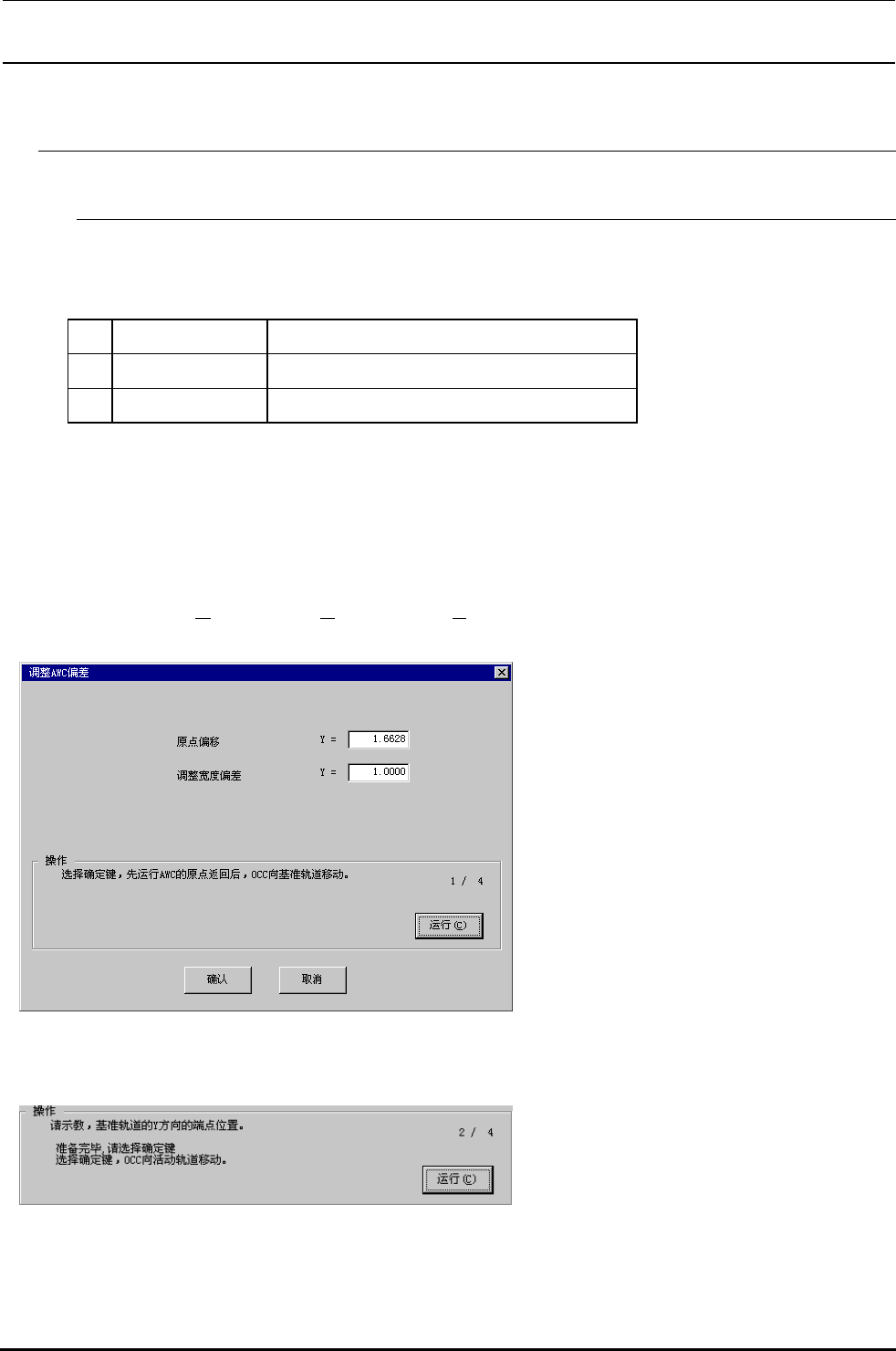

4-9. 传送偏差
4-9.1. AWC 偏差（选购）
4-9-1-1．功能
演示原点复位时的传送宽度，以便 AWC 能正确动作。
No 项目 设定内容
1
原点偏差 离 AWC 原点设计位置的偏差值
2
调整宽度偏差 AWC 移动时的富余宽度
4-9-1-2．使用治具
本设定不使用治具。
4-9-1-３．操作
选择了[偏差设定（
Ｏ）][传送偏差（Ｒ）][ＡＷＣ偏差（Ａ）...]之后，显示出下面的调整ＡＷＣ偏差的设定画面。
＜操作・１／４＞
准备完毕，请选择确认。
选择了确认之后，AWC 原点复位，OCC
移动到基准轨上。
原点在最大基板宽度附近。
＜操作・２／４＞
通过演示，求基准轨道内侧的 Y 坐标，然
后按 HOD 确定键。
准备完毕，请选择确认。
选择确认之后，OCC 移动到可动轨上。
4-59
