Rev.1.00c
MS 参数
4-12. T 轴偏差
4-12.1. 功能
出厂前在工厂设定。因此，本项目只有在 JUKI 公司有指示时才需要进行改变。
4-12.2. 使用治具
本设定不使用治具。
4-12.3. 操作

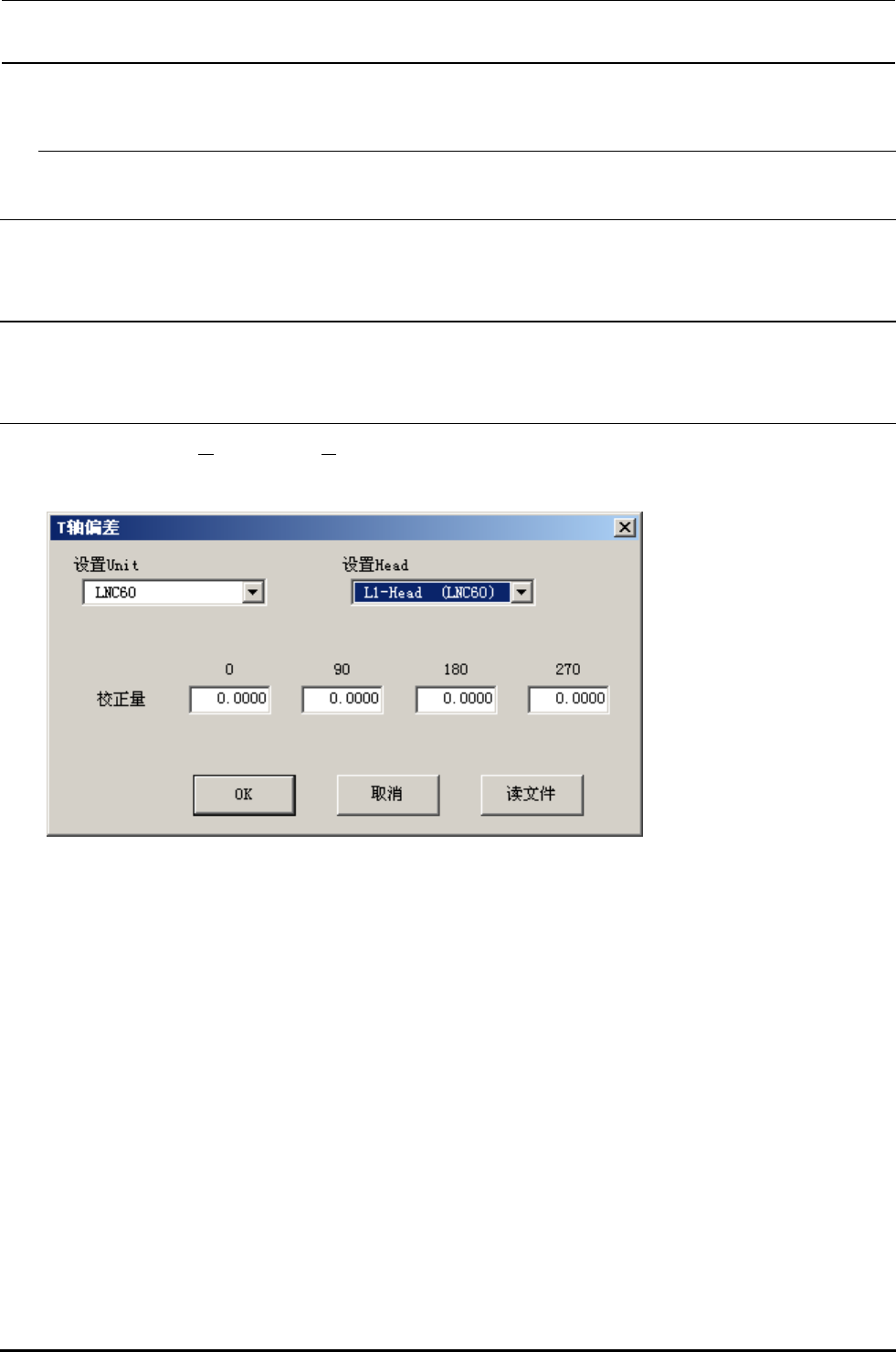

选择了[偏差设置(Ｏ)][T轴偏差(Ｇ)...]之后，显示下图所示的T轴偏差设定界面。
请以计算机计算测定结果，设定参数。
4-68
Rev.1.00c
MS 参数
4-13. SOT 方向检查台偏差
4-13.1. 功能
设定 SOT 方向检查台的组装位置、组装高度。
4-13.2. 使用治具
・E2101998000：治具吸嘴 ・505 吸嘴（40001343）
4-13.3. 操作

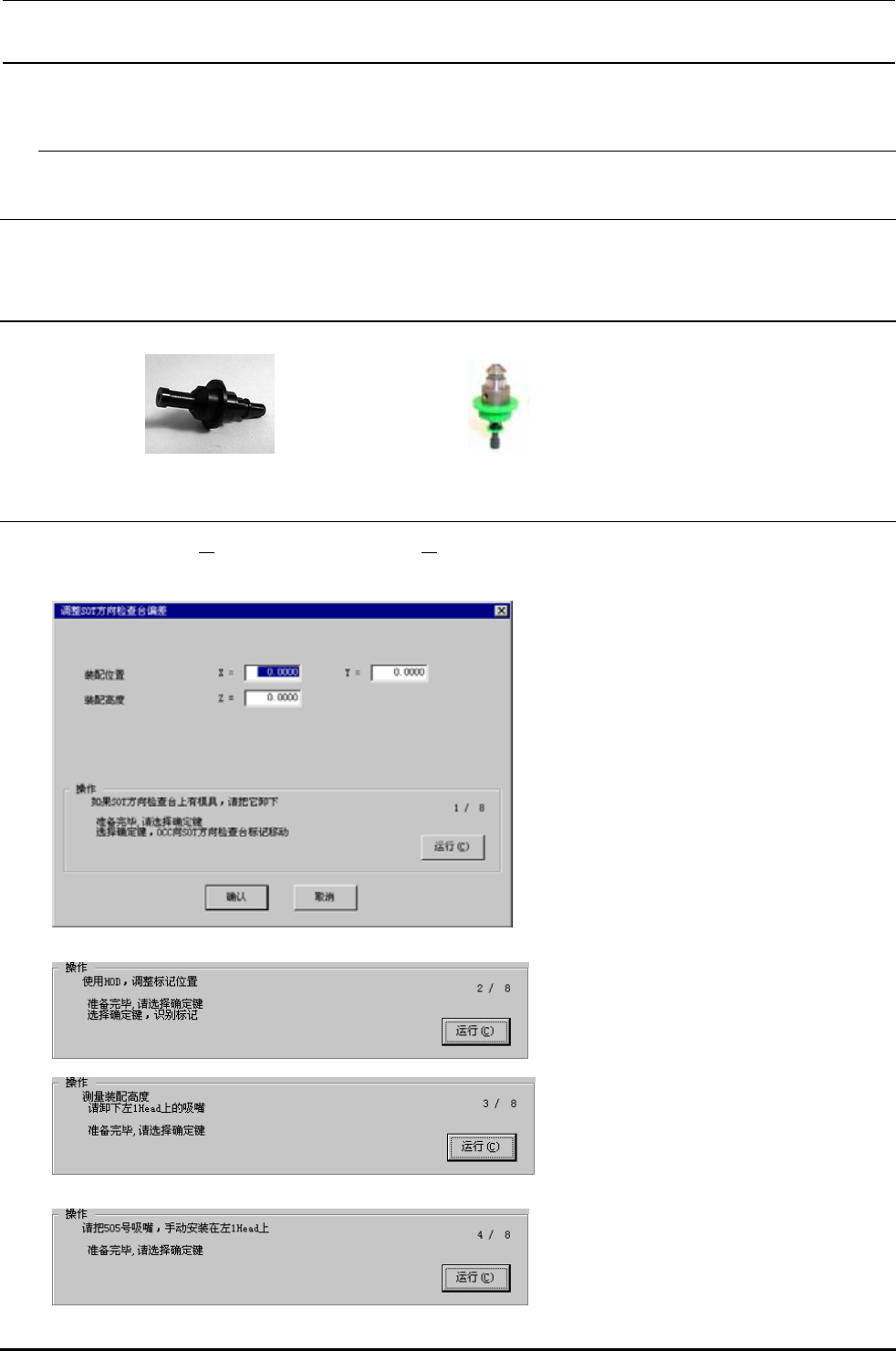

选择了[偏差设定（Ｏ）][SOT方向检查台偏差（Ｇ）...]之后，显示出下面的调整SOT方向检查台偏差的画
面。
＜操作・１／８（组装位置）＞
SOT 方向检查台上有治具时，请除取治
具。
准备完毕，请选择确认。
按了确认之后，OCC 向 SOT 方向检查台
移动。
＜操作・２／８（组装位置）＞
通过演示，求方向检查台的 2 个真空孔的
中间位置坐标，按 HOD 的确定键。
＜操作・３／８（组装高度）＞
把治具吸嘴安装到左 1 贴装头。
准备完毕，请选择确认。
选择了确认之后，测定吸嘴的长度。
＜操作・４／８（组装高度）＞
用手动把 505 号吸嘴安装到左 1 贴装头
上。
准备完毕，选择确认。
选择了确认之后，测定吸嘴的长度。
4-69
Rev.1.00c
MS 参数

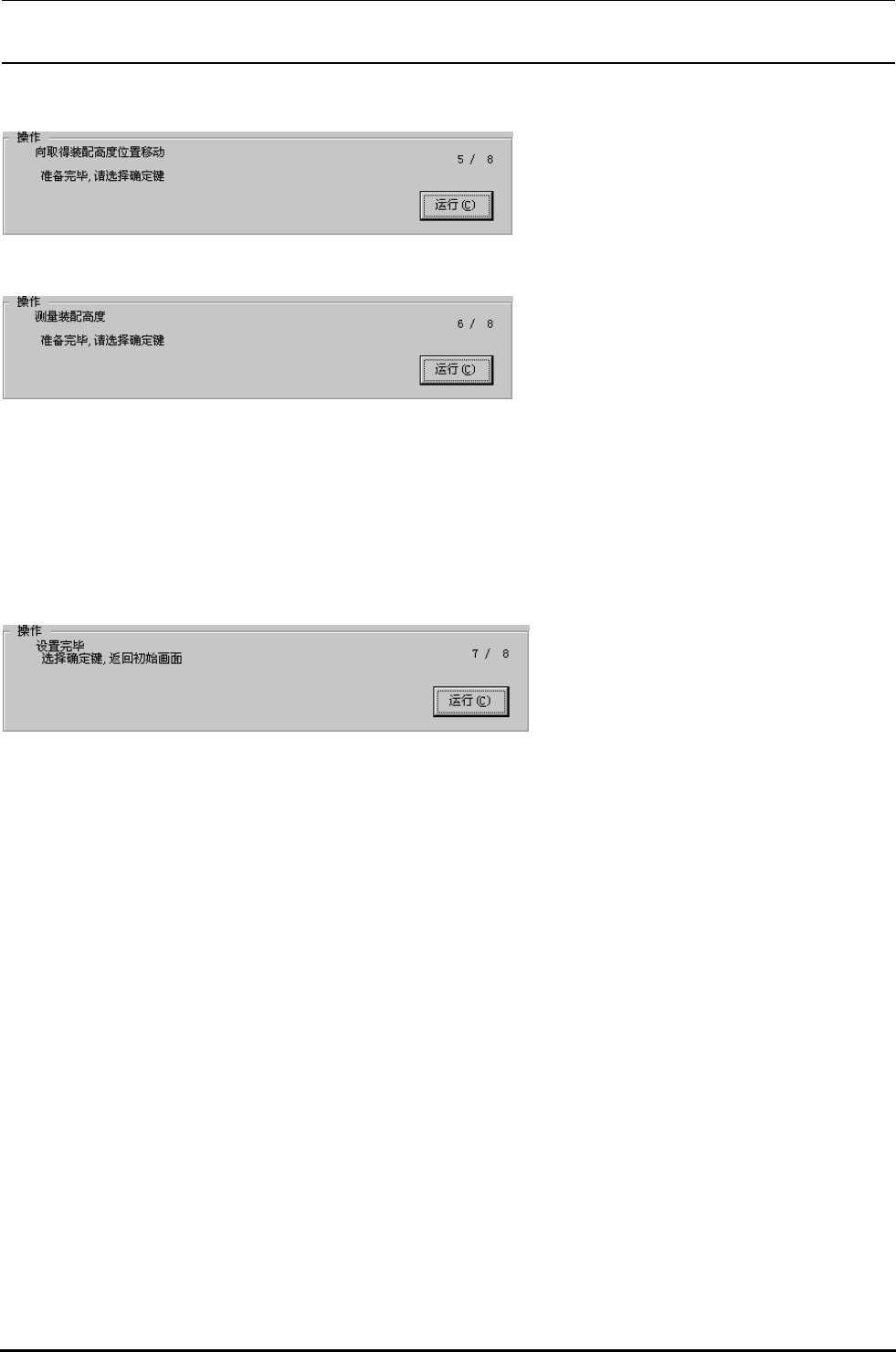

＜操作・５／８（组装高度）＞
准备完毕，请选择确认。
选择了确认之后，移动到左 1 贴装头向
SOT 方向检查台上移动。
＜操作・６／８（组装高度）＞
选择了确认之后，测定 SOT 方向检查台的
安装高度。
・测定内容
①打开贴装头的真空，读取真空值。此时，真空值低于-80KPa 则为异常。请确认吸嘴。
②下降 Z 轴，测定真空值低于-80KPa 的位置。
③ ②测定的位置和测定用吸嘴长度更新 SOT 方向检查台组装高度。
＜操作・８／８＞
测定结束之后，左 1 贴装头移动到治具卸
下位置，卸下吸嘴。
设定完毕。
通过确认选择，返回初期画面。
4-70
