Rev.1.00c
MS 参数
4-14. VAC-CAL 偏差
4-14.1. 功能
设定真空校准装置的安装位置。
4-14.2. 使用治具
本设定不使用治具。
4-14.3. 操作

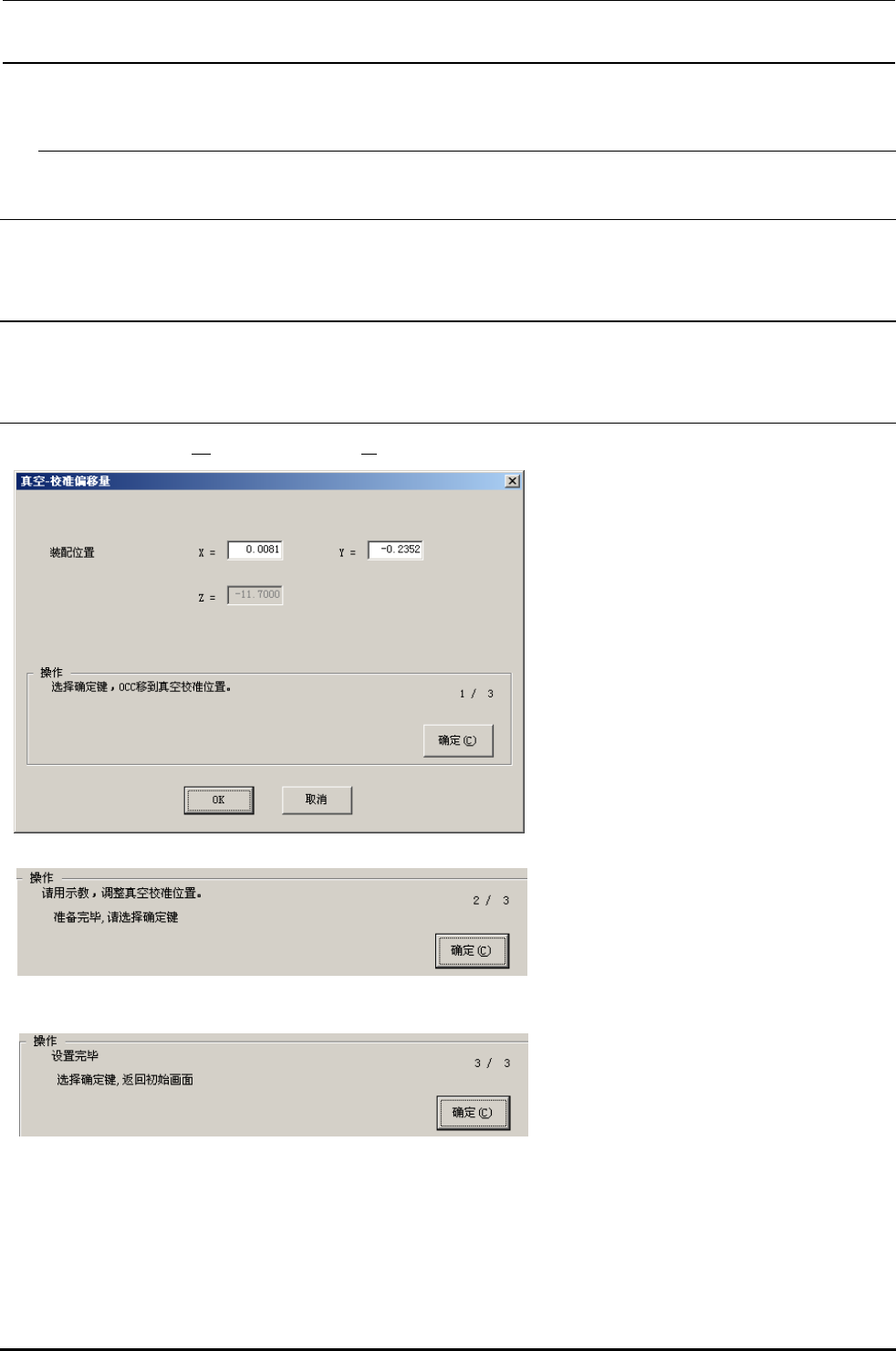

选择了[偏差设置(Ｏ)][ VAC-CAL偏差(Ｂ)...]之后，显示下图所示的VAC-CAL偏差设定界面。
＜操作・１／３＞
准备完毕，请选择确定键。
选择确定键后，左 OCC 移到真空校准装
置上。
＜操作・２／３＞
请利用示教进行调整，使真空校准装置位
置大致处于监视器的十字光标中心。
准备完毕，请选择确定键。
＜操作・３／３＞
设定完毕。
选择确定键后，回到初期设置画面。
4-71
Rev.1.00c
MS 参数
4-15. 台架校正
4-15.1. 功能
机器出厂前，与台架之弯曲状态相对应的台架标记识别位置需要校正，为此要测定台架的弯曲状态。
因此，本项目仅在 JUKI 公司有指示的情况下才需要进行变更。
4-15.2. 使用治具
・ E6215705CB0：主要送料器（CTF 用）
4-15.3. 操作
选择[偏差设置（Ｏ）][台架校正（K）...]后，显示下面所示的台架校正设置界面。
＜操作・１／５＞
从下拉框中选择测量数据。
请将主要送料器设置在前面侧 3。准备完
成后，请按确定键。OCC 摄像机移动到治
具标记上。
＜操作・２／５＞
利用示教进行调整，使标记的位置基本处
于监视器的十字光标之中心。
准备完成后，请按确定键。
＜操作・３／５＞
接着请将主要送料器设置在前面侧 11。准
备完成后，请按确定键。OCC 摄像机移动
到治具标记上。
然后请根据画面反复进行第 2、3 步操作。
4-72
Rev.1.00c
MS 参数

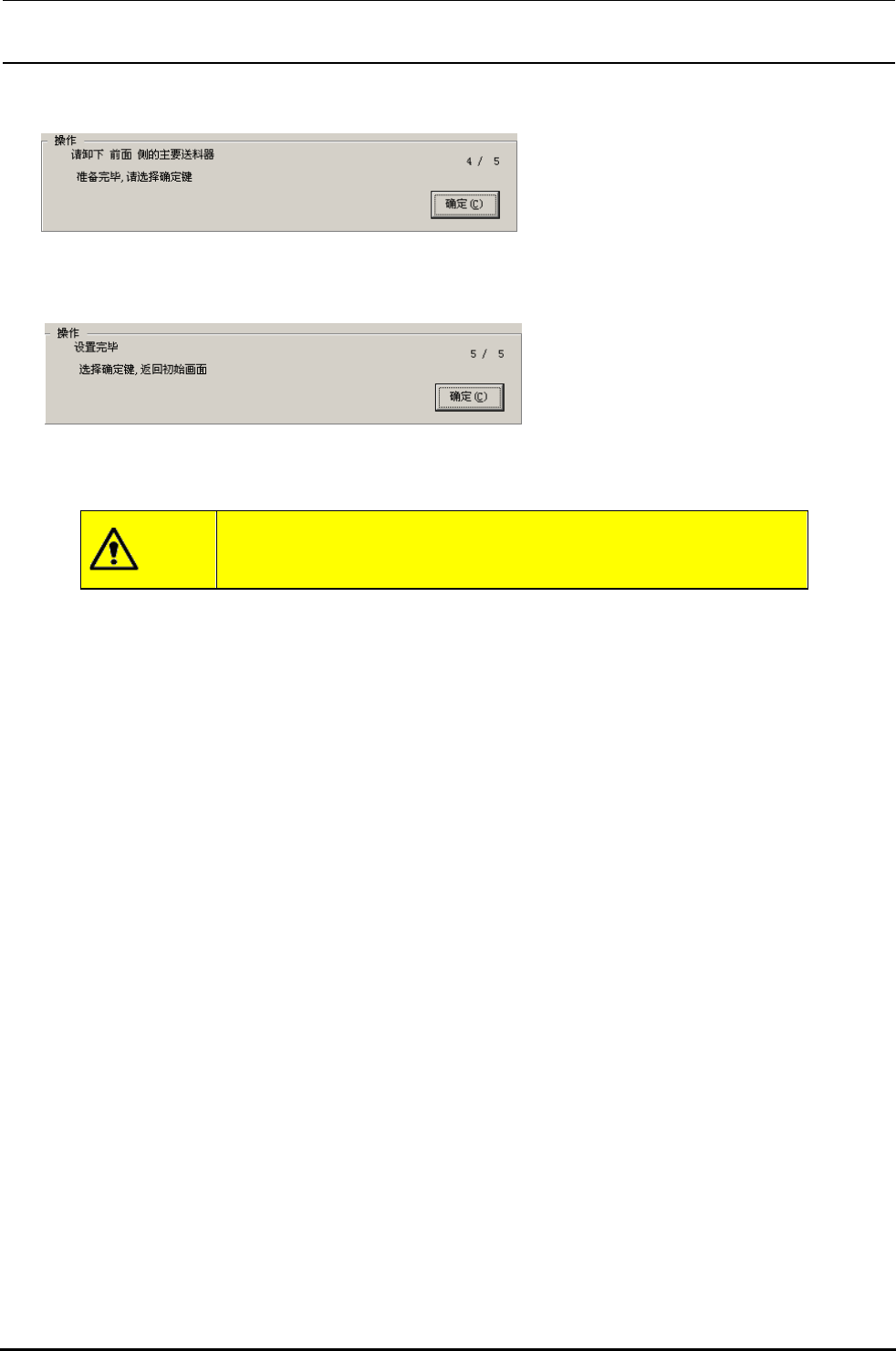

＜操作・４／５＞
反复进行第 2、3 步操作，计测结束后，
请卸下前面侧的主要送料器。
＜操作・５／５＞
设置完成。选择确定，返回到初始画面。
可在下拉框中选择主数据、测量数据。
注意
主数据是制造过程中以特殊治具设定的，预先保存了该参数。因此，
主数据请绝对不要变更。
