Rev.1.00c MS 参数 ＜ 操作 ・3／４（ 加压破坏情况 ）＞ 选择了确认之 后，测定加压破坏情况 。 确 认从真空状态打开鼓风电磁阀，贴装头的 真空传感器和 ATC 的真空传感器的测定 值如何变化 。 正圧突入時間 （V.CAL） 正圧突入時間（Head） Head 的真空传感器不能正压测定，因此正压侧的曲线不能显示 。 标准值如下所示 。 H e a d 正压突入时间 6 ∼ -12ms 4-78
Rev.1.00c
MS 参数
＜操作・２／４（自然破坏情况）＞
选择了确认之后，测定自然破坏情况。
关闭了真空电磁阀之后，确认贴装头的真
空传感器和 ATC 真空传感器的测定值如
何变化。
真空破坏开始时间 V.CAL
・
自然破坏开始时间 Head
・
真空破坏时间
真空破
V.CAL
・
自然破坏时间
Head
・
KE2000 系列贴装元件时不使用鼓风，真空压为自然大气压（被破坏）贴装元件。
标准值如下所示。
Head V. CAL
自然大气压开始时间 6∼13ms 7∼15ms
自然大气压破坏时间 10∼19ms 15∼30ms
选择了 OK 之后，返回原来的画面。
4-77
Rev.1.00c
MS 参数
＜操作・3／４（加压破坏情况）＞
选择了确认之后，测定加压破坏情况。确
认从真空状态打开鼓风电磁阀，贴装头的
真空传感器和 ATC 的真空传感器的测定
值如何变化。
正圧突入時間（V.CAL）
正圧突入時間（Head）
Head 的真空传感器不能正压测定，因此正压侧的曲线不能显示。
标准值如下所示。
Head
正压突入时间 6∼-12ms
4-78
Rev.1.00c
MS 参数
4-17.2. 自我校准

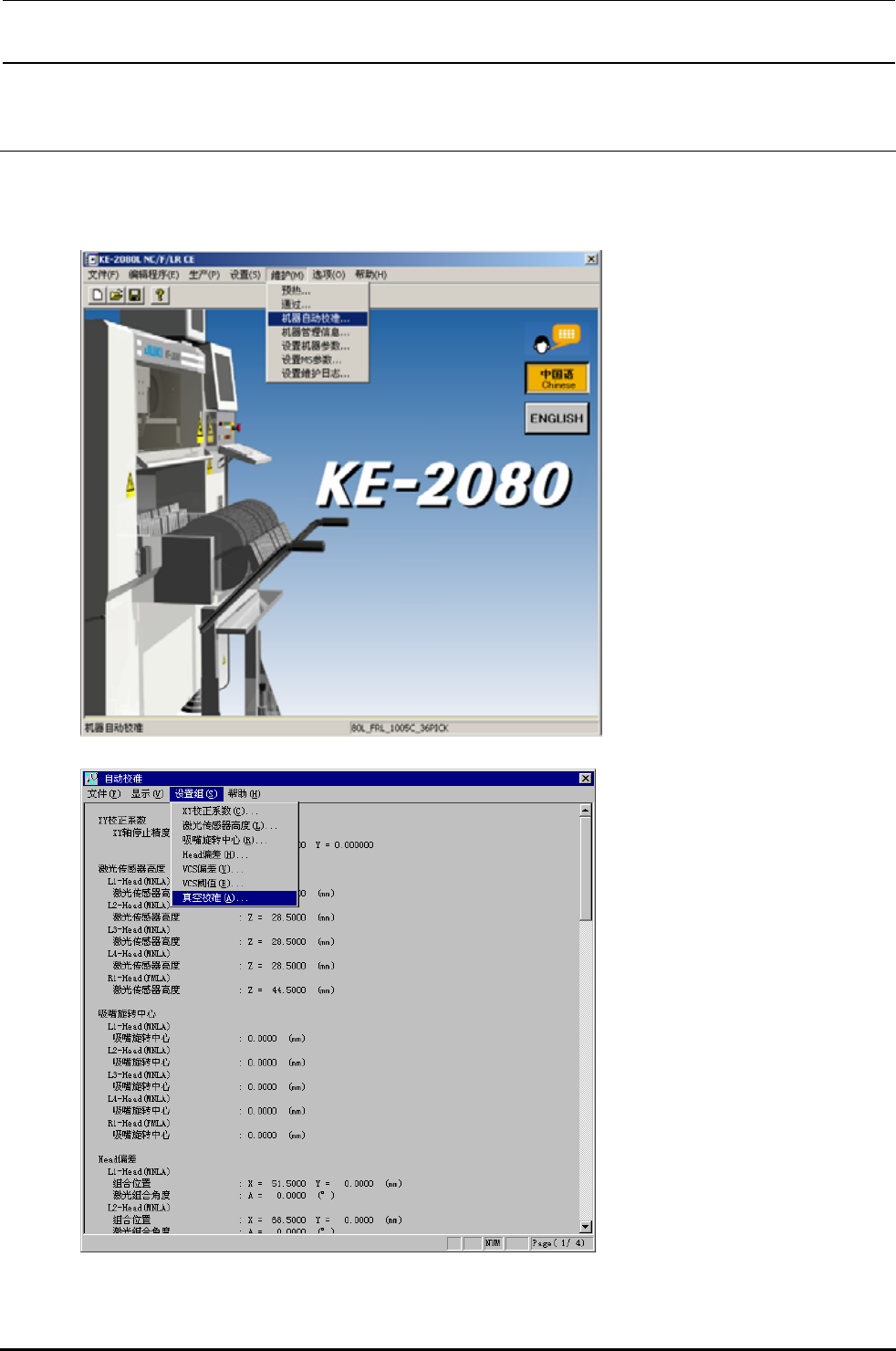

请选择维修 → 自我校准、设定组 → 真空校准。
4-79
