Rev.1.00c MS 参数 取得吸嘴旋转中心 、 各贴装头的轴旋转中心位置离激光传感器的偏离位置 。 LNC60 贴装头 吸嘴旋转中心 （ L1 ∼ L6 ） 角度偏差 （只 LNC60 贴装头） 因为要在轴转动方向调整所有的吸嘴， 因此从轴的临时原点 （ θ 电动机 的 Z 相）来取得角度。 取得角度偏差之后，可以让各贴装头转动的偏斜朝向同一方向，可以提高同时吸附的精度。 附带说明，用 KE-2080 的右贴装头时没有吸嘴旋转中心…
Rev.1.00c
MS 参数
激光高度取得从各贴装头的 Z 轴原点位置到激光传感器的高度的尺寸。
θモータ
Zモータ
リニアガイド
Z軸スライドシャフト
ボールネジ
原点センサ
センサドグ
Z
原点センサ
軸原点位置
原点センサ
ON領域
原点センサ
域OFF領
OFF領域
θ马达
滚珠丝杠
Z 轴滑动轴
直线导轨
原点传感器
传感器碰块
Z 马达
原点传感器
OFF 区域
原点传感器
ON 区域
原点传感器
OFF 区域
Z 轴原点位置
エンコーダ
Z相信号
编码器
Z 相信号
レーザセンサ
激光传感器
レーザ高さ
激光高度
4-2
Rev.1.00c
MS 参数
取得吸嘴旋转中心、各贴装头的轴旋转中心位置离激光传感器的偏离位置。
LNC60 贴装头
吸嘴旋转中心（L1∼L6）
角度偏差（只 LNC60 贴装头）因为要在轴转动方向调整所有的吸嘴，因此从轴的临时原点（θ 电动机
的 Z 相）来取得角度。
取得角度偏差之后，可以让各贴装头转动的偏斜朝向同一方向，可以提高同时吸附的精度。
附带说明，用 KE-2080 的右贴装头时没有吸嘴旋转中心、角度偏差的取得操作。

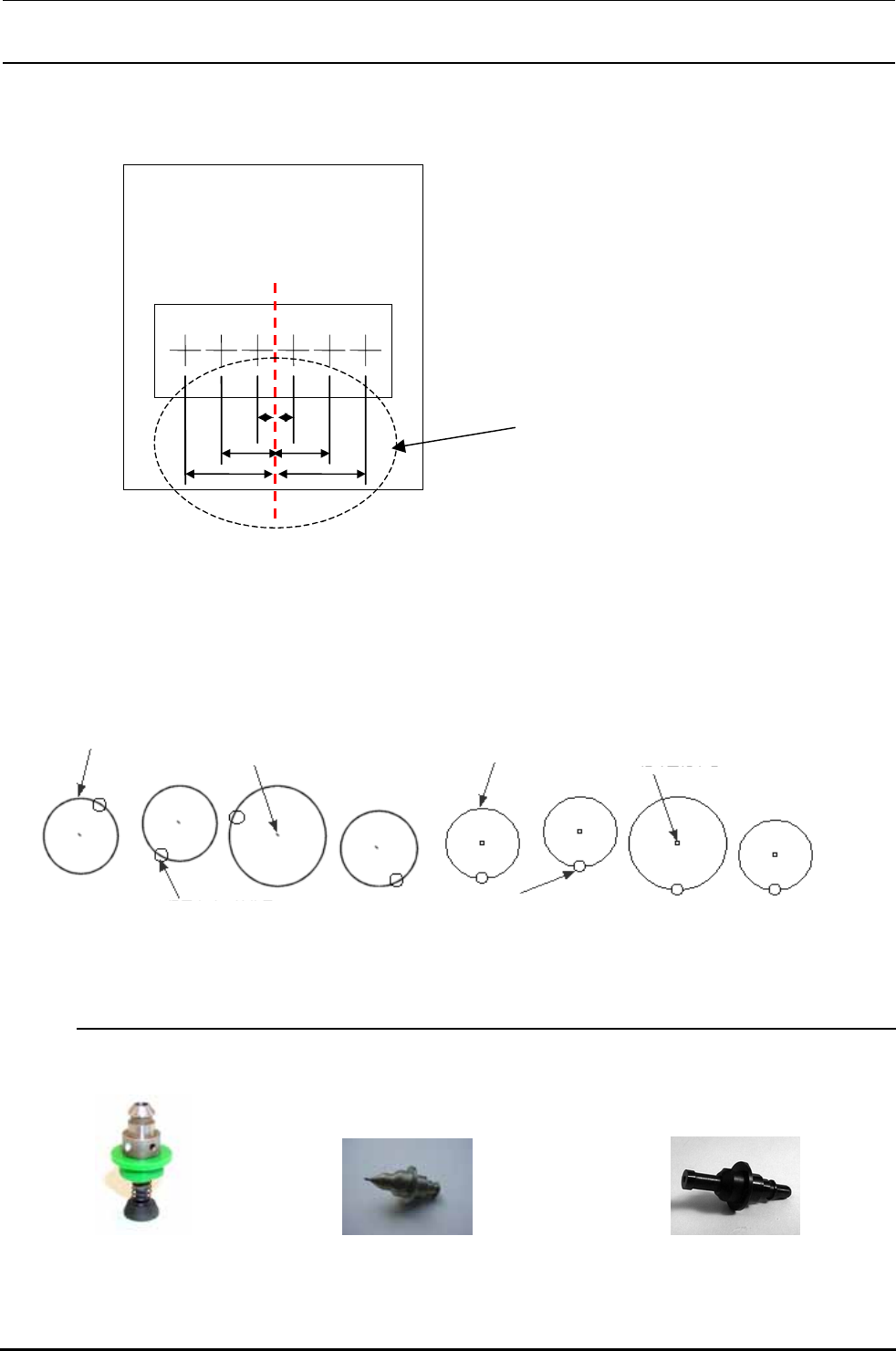

轴的转动轨迹
轴的转动中心
临时原点时的轴位置
轴位置
轴的转动中心
轴的转动轨迹
＜取得角度偏差前的原点复位后情况＞ ＜取得角度偏差后的原点复位情况＞
4-1.2. 使用治具
·508 吸嘴（40001346） ·治具吸嘴 LNC60 贴装头用 ·治具吸嘴 IC 贴装头用
（40046647） （E2101998000）
4-3
Rev.1.00c
MS 参数
4-1.3. 操作

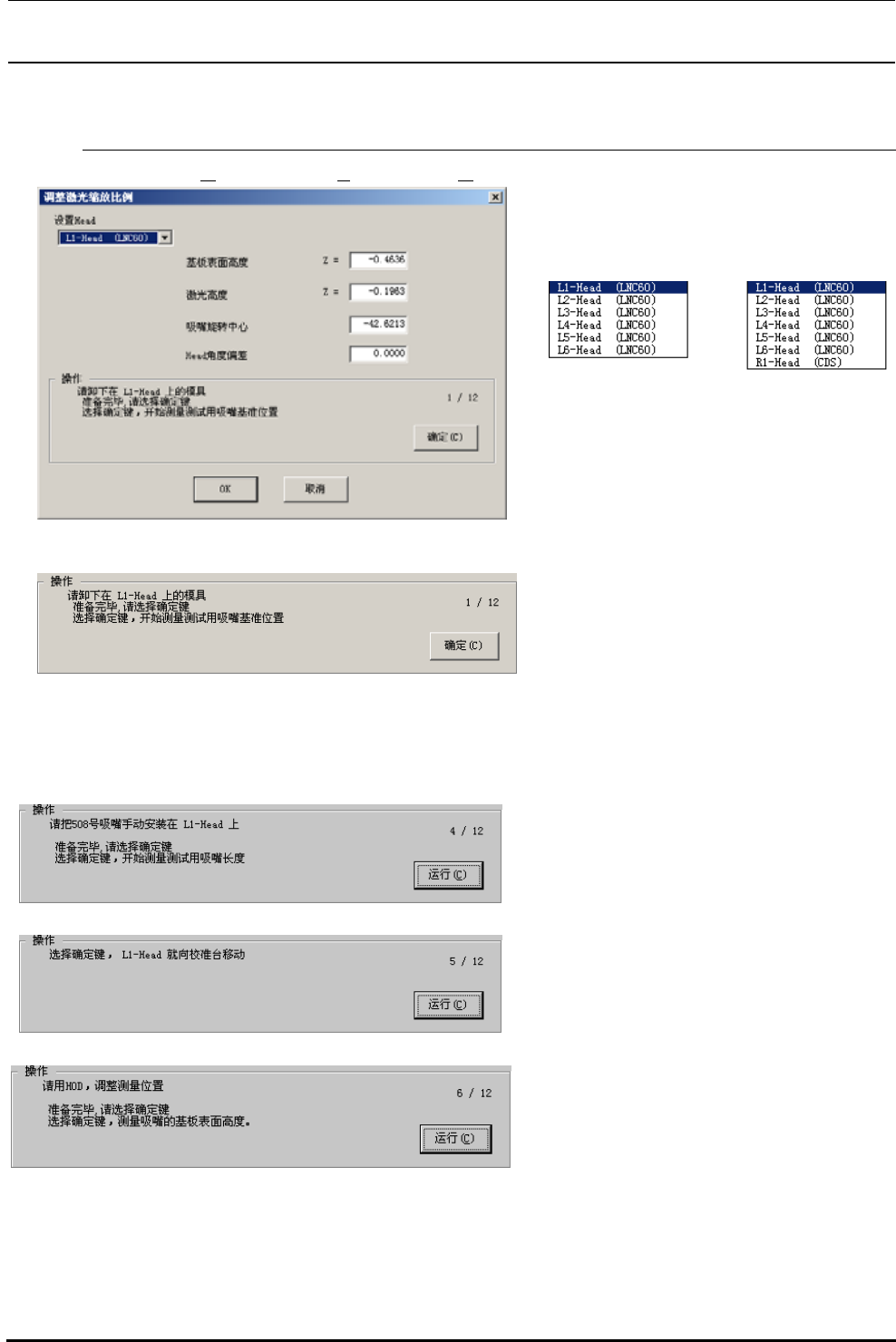

选择了[偏差设定（Ｏ）][激光偏差ト（Ｌ）][激光偏差（Ｏ）...]之后，显示出下面的激光偏差设定画面。
＜操作・１／１ 2＞
请同时按 Alt 键和↓键。显示出下面的一
览。
(KE-2070) (KE-2080)
请选择设定对象贴装头。
※不影响机器设置的使用装置的设
定。没有检查（设定为不使用的）装置也可
以选择。
＜操作・１／１ 2 续＞
从设定贴装头取下吸嘴。
准备完毕，请选择确定键。
选择确定键，检测吸嘴套的高度。
＜操作・4／１ 2＞
请把 508 号吸嘴安装到设定贴装头。
准备完毕，请选择确定键。
选择确定键之后，测定吸嘴长度。
＜操作・5／１ 2＞
请选择确定键。设定贴装头移动到 CAL
部。
＜操作・6／12＞
通过演示确认测定的贴装头的 508 吸嘴部
分在校准台的平部（无孔的位置）上。
4-4
