Rev.1.00c
MS 参数
不需要调整时，不用演示。
准备完毕，请选择确定键。
选择确定之后，测定设定贴装头的基板上
面高度。

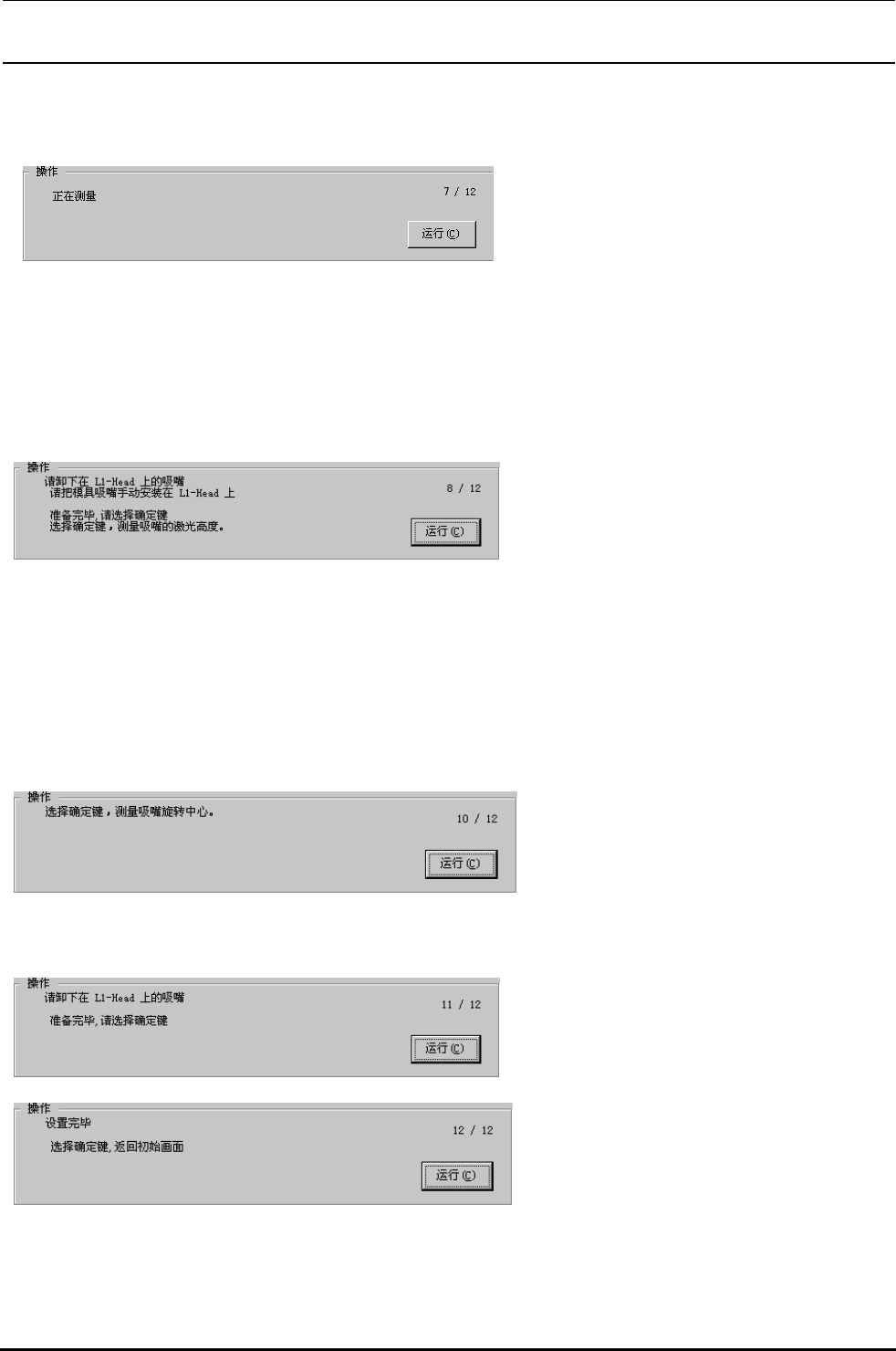

＜操作・7／12＞
自动测量开始。测量内容如下。
①打开贴装头的真空，读取真空值。此时，真空值-80Kpa 以下，为异常。请确认吸嘴。
②下降 Z 轴，测量真空-80Kpa 以下的位置。
③
计算②测定位置和测定用吸嘴的长度到基板上面的高度。
＜操作・8／12＞
从设定贴装头卸下吸嘴，设置治具吸嘴。
如果是
LNC 贴装头，请安装 LNC60 用
的治具吸嘴，如果是
IC 贴装头，则请安
装
IC 贴装头用的治具吸嘴。
准备完毕，请按确定键。
选择确定键之后，测定激光测定高度。
测定完毕后，从测定结果计算出激光高度
偏差。
＜操作・10／12＞
选择确定之后，用激光测定设定贴装头的
吸嘴旋转中心。（
IC 贴装头无吸嘴回转中
心，所以没有这一操作）
开始自动测定。
测定完毕，由测定结果计算出吸嘴旋转中
心。
＜操作・11／12＞
请从设定贴装头取下吸嘴。准备完毕，请
选择确定键。
＜操作・12／12＞
结束设定。
选择了确定键、返回初始画面。
4-5
Rev.1.00c
MS 参数
4-1.4. MSP 允许值
※ 确认基板上面高度，确认偏差值在−2∼+2mm 的范围内。如果偏差值超出此范围，请调整 Z 电动机轴
与 Z 轴滚珠螺杆的位置关系，再次重新取得 MS 参数。
MSP 值不良时
No
项目 MSP允许位置
异常位置 调整（检查项目）
1
基板上面高度
0±2mm
贴装精度不良 Z轴马达组装
2
激光高度
±１㎜
贴装精度不良 Z轴马达组装
激光传感器
Ｌ１ -４２．５±１
Ｌ２ -２５．５±１
Ｌ３ -８．５±１
Ｌ４ ８．５±１
Ｌ５ ２５．５±１
3
吸嘴旋转中心
Ｌ６ ４２．５±１
同时吸附不良
贴装精度不良
贴装头吸嘴轴的安装
精度
激光传感器
4 角度偏差 -179°以上 180°以下 同时吸附时的吸
附异常错误
4-6
Rev.1.00c
MS 参数
4-2. OCC 偏差
4-2.1. OCC 光量设定
实施焦点调整（确认）之后再进行设定。
4-2-1-1．功能.
调整 OCC 用照明 LED 的亮度。
4-2-1-2．使用治具
・陶瓷基板（2 英寸）（E2107998000） ·消杂光环 遮光环的尺寸
遮光环请用内侧为黑色的厚纸制作。
4-2-1-3．操作
选择了［偏差设定（
Ｏ）］[ＯＣＣ偏差（Ｏ）][光量调整（L）...]之后，显示出下面的光量调整画面。
＜操作・１／３＞
按 Alt +↓键，下面的一览显示出来。
在凸起画面上，选择设定对象 OCC。
(KE-2070) (KE-2080)
※对机器设置的使用装置的设定没有
影响
。没有检查（设定为不使用）的装置也
可以选择。
