Rev.1.00c MS 参数 4-4-1-5 ． CDS 贴装头 贴装头偏差操作内容 为了取得 CDS 贴装头的贴装头偏差，请确认已经取得以下的偏差。 ① 已经以 LNC60 贴装头取得贴装头偏差 ② 已经以 LNC60 贴装头取得 VCS 摄像机偏差 ＜ 操作 ・１／７＞ 请把校准片 V （ E5190729000 ）装到校 准片台上。 请把 508 号吸嘴安装到 CDS 贴装头上。 准备完毕后， 请选择确定。 选择确定后， 即利用…
Rev.1.00c
MS 参数

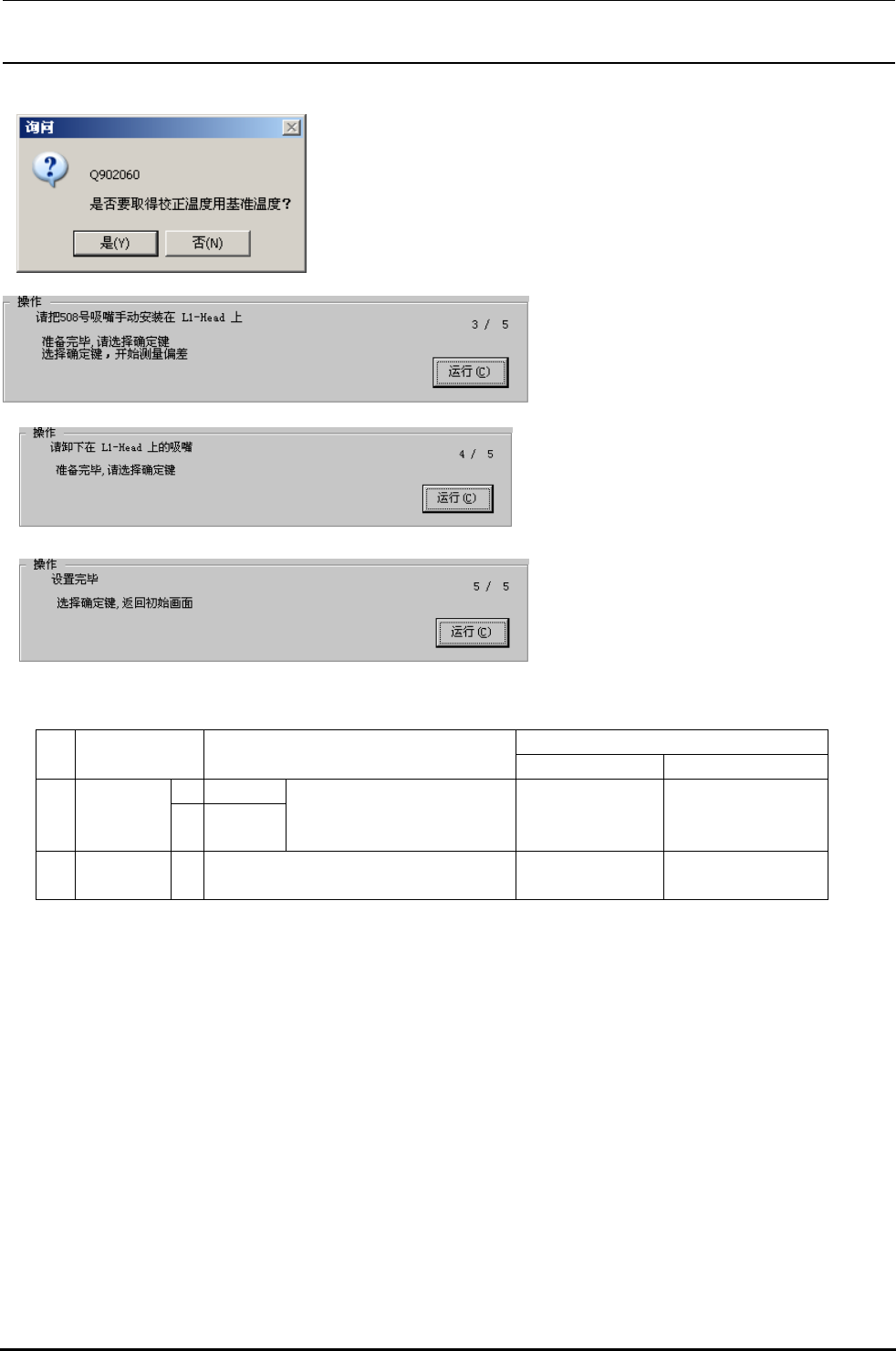

如按确定键，则显示左图的询问框。
一般情况下请按「否」。如果按了「是」，则与 4-11-3 贴
片综合偏差的基准温度一样，取得当前的贴片机温度。基准
温度将在贴装头偏差取得完毕后被设置。
＜操作・３／５＞
把 508 号吸嘴设置到设定贴装头上。
准备完毕，请选择确认。
选择了确认之后，侧定偏差。
＜操作・４／５＞
从设定贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・５／５＞
设定结束。
选择了确认之后，返回初期設置画面。
4-4-1-4．MSP 允许值
MSP
值不良时
No 项目 MSP允许值
异常点 检查(更换)项目
X±２㎜
１ 组装位置
Y±２㎜
并列的吸嘴间的 MSP 值差
为
±０．０３以下
同时吸附不良
贴装精度不良
贴装头单元的组
装特定吸嘴的元
件精度
２ 组装角度 A ±０．５° 贴装精度不良
激光传感器的组
装精度
4-19
Rev.1.00c
MS 参数

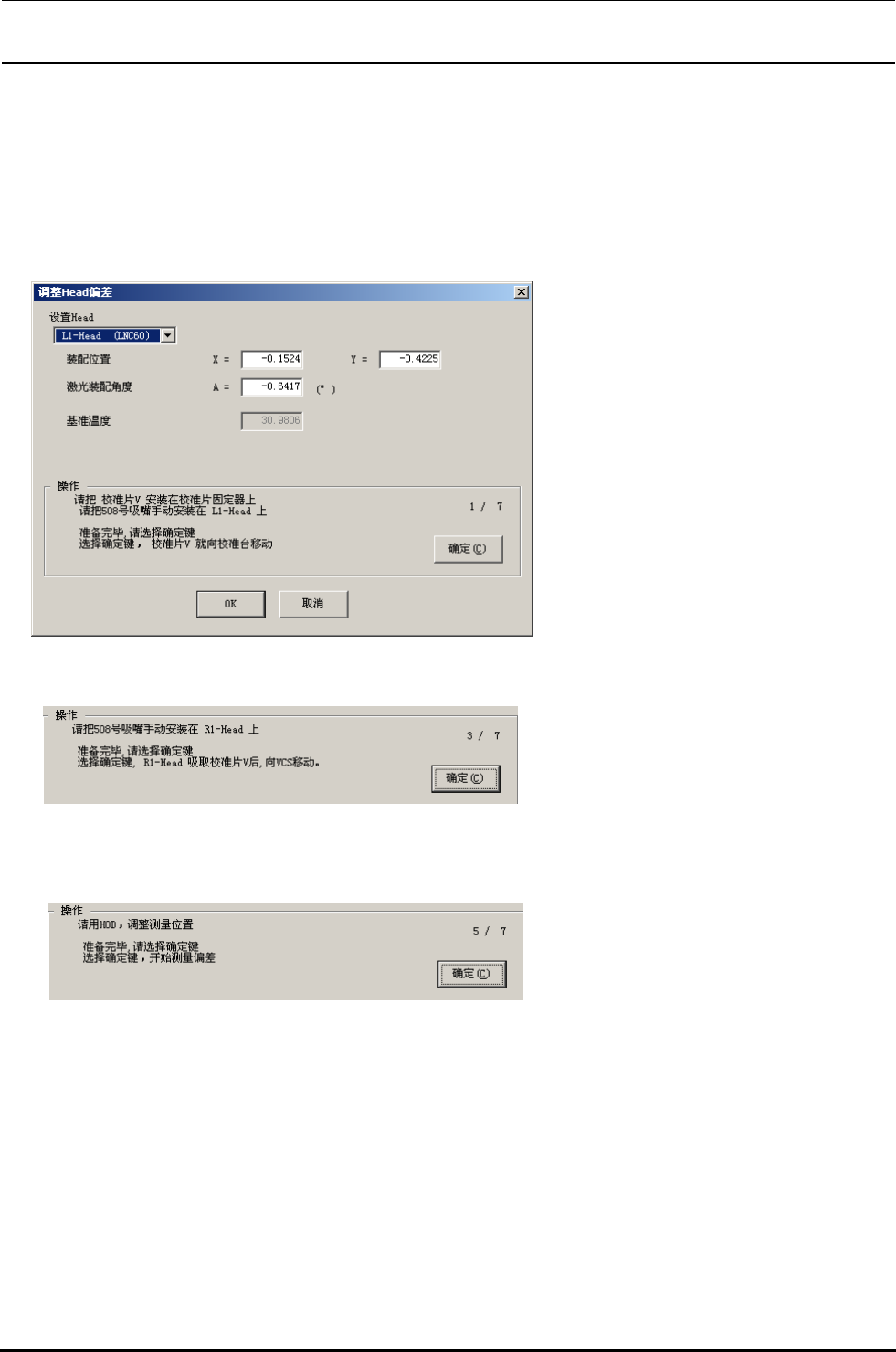

4-4-1-5．CDS 贴装头 贴装头偏差操作内容
为了取得 CDS 贴装头的贴装头偏差，请确认已经取得以下的偏差。
① 已经以 LNC60 贴装头取得贴装头偏差
② 已经以 LNC60 贴装头取得 VCS 摄像机偏差
＜操作・１／７＞
请把校准片 V（E5190729000）装到校
准片台上。请把 508 号吸嘴安装到 CDS
贴装头上。
准备完毕后，请选择确定。选择确定后，
即利用 CDS 贴装头把校准片 V 从校准
片台移动到校准块上。
＜操作・３／７＞
请把 508 号吸嘴安装到 CDS 贴装头上。
准备完毕后，请选择确定。
选择确定后，即在识别校准片 V 后以
CDS 贴装头吸附并移动到识别位置。
＜操作・５／７＞
请利用示教进行调整，使监控器的十字
光标大体移到标记的中心，再按 HOD
的 Enter 键。
准备完毕后，请选择确定。选择确定后，即进行偏差计测。
计测结束后，根据计测结果算出组装位置、组装角度并更新。通过求得的偏差将标记移动到 VCS 的中
心。
4-20
Rev.1.00c
MS 参数
＜操作・６／７＞
请从 CDS 贴装头上取下吸嘴。
准备完毕后，请选择确定。
＜操作・７／７＞
设定结束。
选择确定后，即回到初始设定画面。
通过上述动作取得的 VCS 摄像机偏差，是以未设定贴装头偏差的 CDS 贴装头取得的暂时的偏差值。请再
次用 CDS 贴装头重新取得 VCS 摄像机偏差。
4-4-1-6．CDS 贴装头 贴装头偏差内容
由于 CDS 贴装头是点传感器，故不能像 LNC 贴装头那样通过计测来取得偏差。
由此，CDS 贴装头的贴装头偏差，是以上述 CDS 贴装头取得的 VCS 摄像机偏差的临时性值③与以
LNC60 贴装头取得的 VCS 摄像机偏差的值②的差分来定义。
CDS 贴装头偏差计算式 RH = RH_OLD +（RVCS - LVCS）
RH： CDS贴装头的贴装头偏差
RH_OLD： 原来的 CDS 贴装头的贴装头偏差
RVCS： CDS贴装头的 VCS 摄像机偏差（临时性的值）
LVCS： LNC贴装头的 VCS 摄像机偏差
4-21
