Rev.1.00c
MS 参数
6) 透过照明上段左右
请输入
VCS 偏差后再进行此调整。
①请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光亮粗调整」。
②在「设定 VCS」项目，选择调整的 VCS 种类。
③请把 508 吸嘴安装到 CDS 贴装头。如果是 KE-2070，则请把 505 吸嘴安装到左 2 贴装头。
④请选择「透过照明上段（前后，左右）」的右侧（左右）的标准电流值。
⑤用照明图数据设定
「垂直方向」，线号码：200（OP时为 270）。
⑥选择确认之后，视觉监视器上显示出照明图，
确认是否在
MAX_LVL为 250±3（OP时为 230±3）的范围。如果是KE-2070，请确认AVE_LVL是否在 77
±2（如果是OP则为 116±2）的范围内。
此时，请确认线位置应达到吸嘴。
⑦如果是范围外时，变更「透过照明上段（左右，前后）」的右侧（左右）的标准电流值，再次取得照明图。
⑧如果在范围内，则不要改变「透过照明上段（前后、左右）」的左侧（前后）的标准电流值，反复 10
次取得照明图，并确认所有的 MAX_LVL（KE-2070 则是 AVE_LVL）处于范围之内。

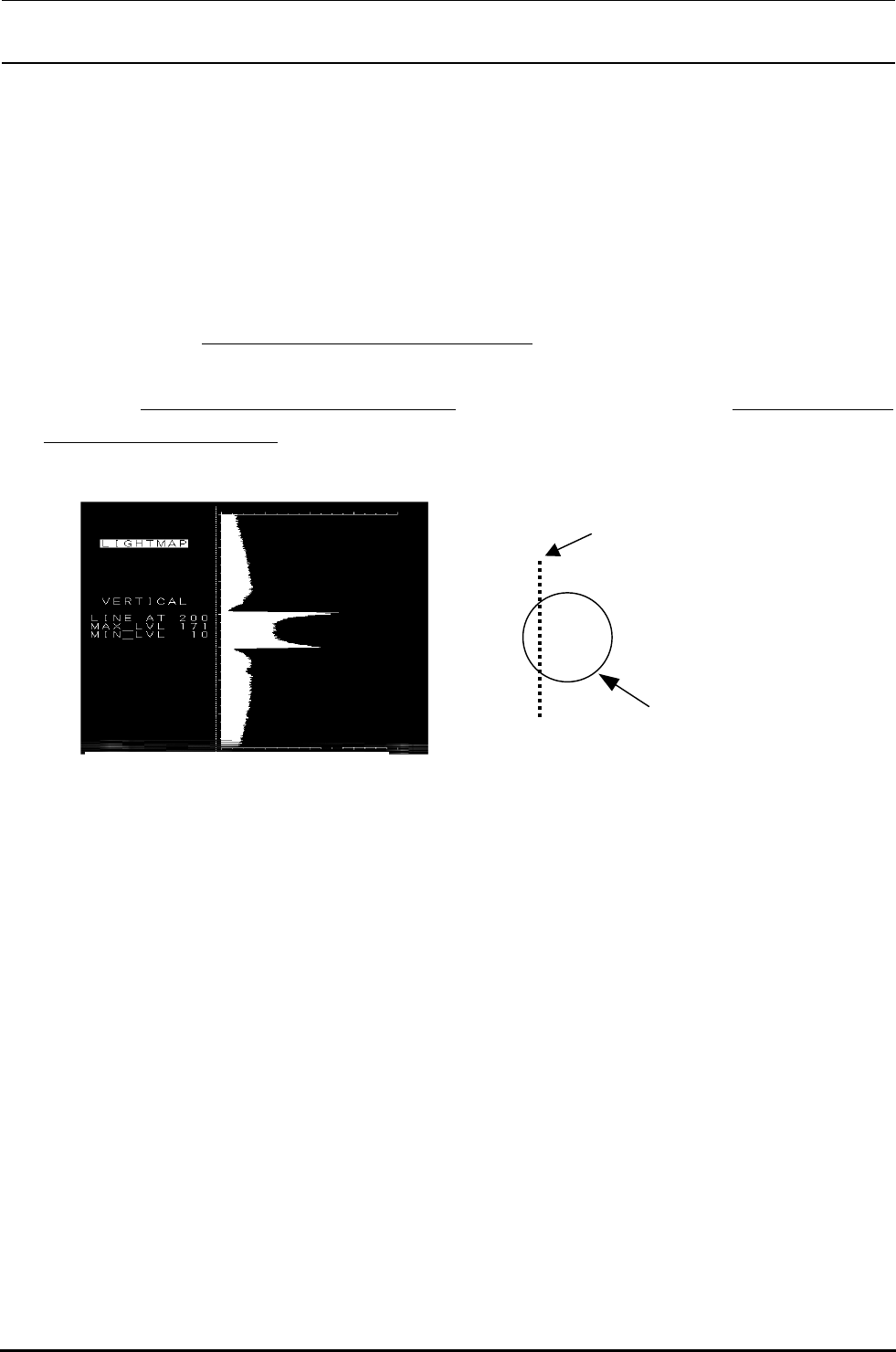

照明图VCS画面(STD视野)
线
吸嘴
4-32
Rev.1.00c
MS 参数
7) 透过照明下段前后
请按照以下的程序进行调整。如果是 KE-2070，请输入 0。
① 请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光亮粗调整」。
② 在「设定 VCS」项目，选择调整的 VCS 种类。
③ 请把 505 吸嘴安装到 CDS 贴装头。
④ 请选择「透过照明上段（前后，左右）」的左侧（前后）的标准电流值。
⑤ 用照明图数据设定
「垂直方向」，线号码：110 时为 150）。
⑥ 选择确认之后，视觉监视器上显示出照明图，
确认是否在
MAX_LVL为 225±3（OP时为 220±3）的范围。
⑦ 如果是范围外时，变更「透过照明上段（前后，左右）」的左侧（前后）的标准电流值，再次取得照明图。
⑧ 如果是范围内时，不变更「透过照明上段（前后，左右）」的左侧（前后）的标准电流值，反复取得
10
次照明图，确认所有的 MAX_LVL 在范围内。
8) 透过照明下段左右
请按照以下的程序进行调整。如果是 KE-2070，请输入 0。
① 请选择 MS 参数的「偏差设定」→「VCS 偏差」→「光亮粗调整」。
② 在「设定 VCS」项目，选择调整的 VCS 种类。
③ 请把 505 吸嘴安装到 CDS 贴装头。
④ 请选择「透过照明下段（前后，左右）」的右侧（左右）的标准电流值。
⑤ 用照明图数据设定
「垂直方向」，线号码：255(OP时为 150)。
⑥ 选择确认之后，视觉监视器上显示出照明图，
确认是否在
MAX_LVL为 65±3（OP时为 70±3）的范围。
* 如果是可选 VCS，不需要取得偏差的动作。请在基准电流值中以手工输入 30，不参照 MAX_LVL。
⑦ 如果是范围外时，变更「透过照明下段（前后，左右）」的右侧（左右）的标准电流值，再次取得照明图。
⑧ 如果是范围内时，不变更「透过照明下段（前后，左右）」的右侧（左右）的标准电流值，反复取得
10
次照明图，确认所有的 MAX_LVL 在范围内。
4-33
Rev.1.00c
MS 参数
4-5-1-4 VCS 光量粗调设定·确认表
照明图数据
照明 摄像机
方向 线号码
MAX_LVL
标准 255
同轴照明
选购
垂直
512
105±2
标准 255 130±2
下方照明
选购
水平
512 120±2
标准
※1
255 155±3
侧照明 1(蓝)
选购
垂直
512 55±2
标准
※1
255 120±3
侧照明 2(蓝)
选购
垂直
512 155±2
标准 255 230±2
侧照明 1(红)
选购
垂直
512 65±2
标准 255 230±2
侧照明 2(红)
选购
垂直
512 100±2
标准 210 170±3
透过照明上(前后)
选购
水平
270 230±3
标准 200 250±3
透过照明上(左右)
选购
垂直
270 230±3
标准 110 225±3
透过照明下(前后)
选购
水平
150 220±3
标准 255 65±3
透过照明下(左右)
选购
※3
垂直
150 手工输入 30
KE-2070 时※2
照明图数据
照明 摄像机
方向 线号码
MAX_LVL
标准 210 34±2
透过照明上(前后)
选购
水平
270 92±2
标准 200 77±2
透过照明上(左右)
选购
垂直
270 116±2
标准 110 0
透过照明下(前后)
选购
水平
150 0
标准 255 0
透过照明下(左右)
选购
垂直
150 0
※1∶蓝侧照明标准摄像机时，请向下式输入标准电流值。
输入的标准电流值＝
(调整的标准电流值)×2＋(偏差电流值)÷3
例) 满足 MAX_LVL 的标准电流值为 50，偏差电流值为 120 时
输入的标准电流值＝ (50) x 2 + (120) ÷ 3 = 140
