MS 参数
4-5.5. VCS 摄像机偏差
4-5-5-1．功能
取得 VCS 摄像机的坐标值和组装角度（对 X、Y 轴的倾斜）。
4-5-5-2．使用治具
・E5190-729-000：Cal 部件 V ・40001346：508 吸嘴
4-5-5-3．操作
选择了[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][ＶＣＳ摄像机偏差（Ｆ）...]之后，显示出下面的ＶＣＳ摄像机偏差设定
画面。
在凸起画面上选择设定对象 VCS。
不映象机器设置的使用装置的设定。
（没有检查（不使用）装置也可以选择）
按 Alt +↓键，显示出下面的一览。
(KE-2070)
(KE-2080)
请把 CAL 部件 V（E5190729000）安装到 CAL 部件台上。请把５０８号吸嘴安装到 CDS 贴装头上。
准备完毕，请选择确认。选择确认之后，用 CDS 贴装头，把 CAL 部件 V 从 CAL 部件台移动到 CAL 块。
＜操作・３／７＞
请把５０８号吸嘴安装到 CDS 贴装头上。
准备完毕，请选择确认。
选择确认之后，识别 CAL 部件 V，用
CDS 贴装头吸附，移动到识别位置。
4-42
Rev.1.00c
MS 参数
＜操作・５／７＞
用演示，把监视器的十字游标移动到标记
中心，按 HOD 确定件。
准尉完毕，请选择确认。选择了确认之后，进行偏差测定。
测定完毕，用测定结果计算新的组装位置、组装角度。根据计算的偏差，把标记移动到 VCS 的中心。
＜操作・６／７＞
从
CDS 贴装头卸下吸嘴。
准备完毕，请选择确认。
＜操作・７／７＞
设定完毕。
选择了确认之后，返回初期設置画面。
4-5-5-4．ＭＳＰ允许值
MSP
值不良时
No
项目
MSP
允许值
异常点
X
±3 ｍｍ１ 组装位置
Y
±3 ｍｍ
发生图像识别异常
（在识别范围装不下被识别元件）
ＶＣＳ组装位置的调整
２ 组装角度
A
±０．５° 图像识别贴装精度不良
4-43
Rev.1.00c
MS 参数
4-5.6. VCS 通用参数
4-5-6-1．功能
让 VCS 可以识别元件脚部分，让吸嘴的中央部分以外没有明亮，用 VCS 把图像数据 2 值画，进行调
整。
4-5-6-2．使用治具
・E5190729000：Cal 螺丝 V ・40001346：508 吸嘴
4-5-6-3．操作

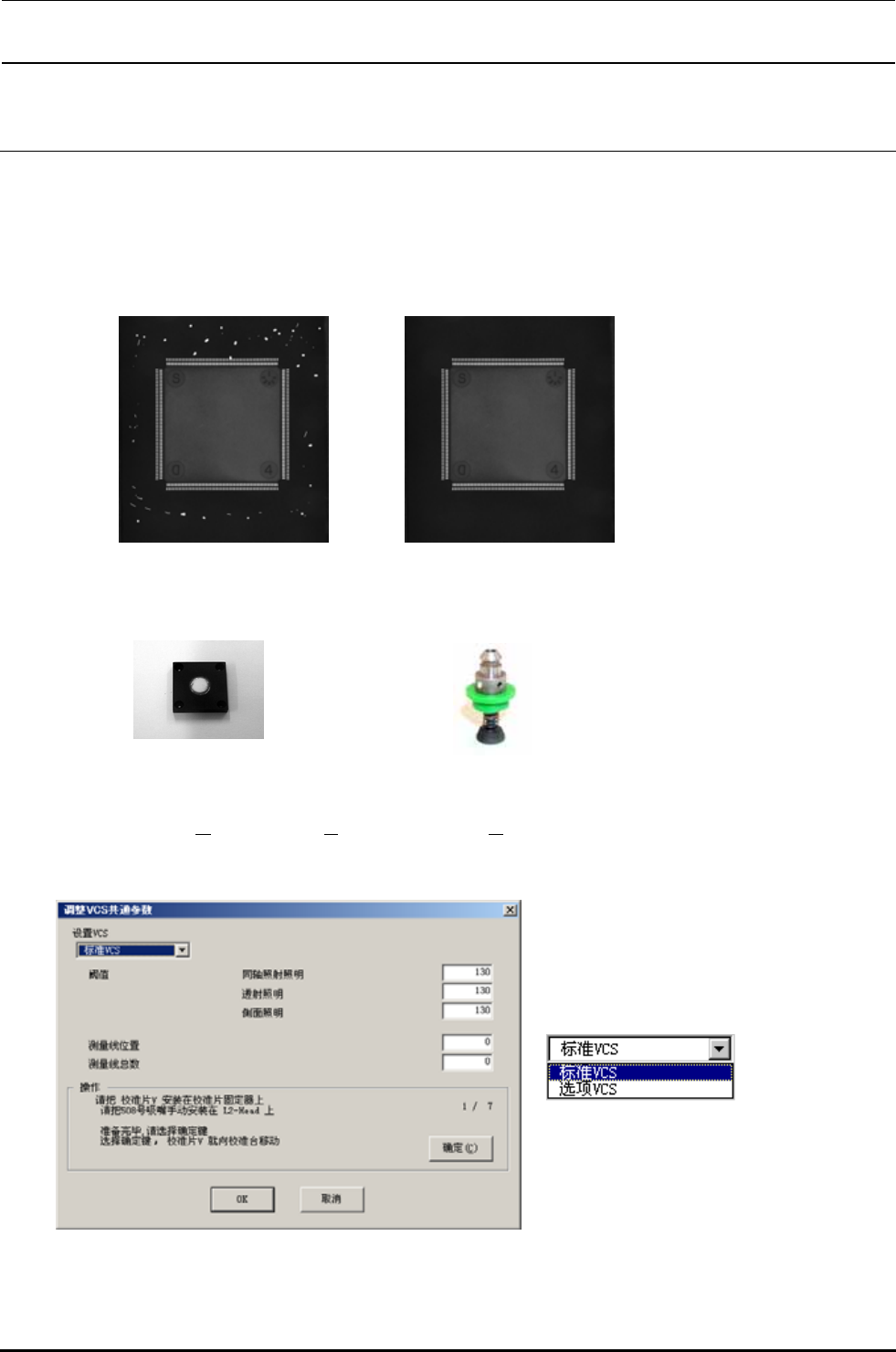

选择了[偏差设定（Ｏ）][ＶＣＳ偏差（Ｖ）][ＶＣＳ通用参数（Ｃ）...]之后，显示出下面的调整ＶＣＳ共通参数的画
面。
＜操作・１／７＞
在凸起画面上选择设定对象 VCS。
不映象机器设置的使用装置的设定。
（没有检查（不使用）装置也可能选择）
按 Alt +↓键，显示下面的一览。
把 CAL 部件 V 安装到 CAL 台上。把 508 号吸嘴安装到 L2 贴装头。
(KE-2070)
(KE-2080)
