Rev.1.00c
MS 参数

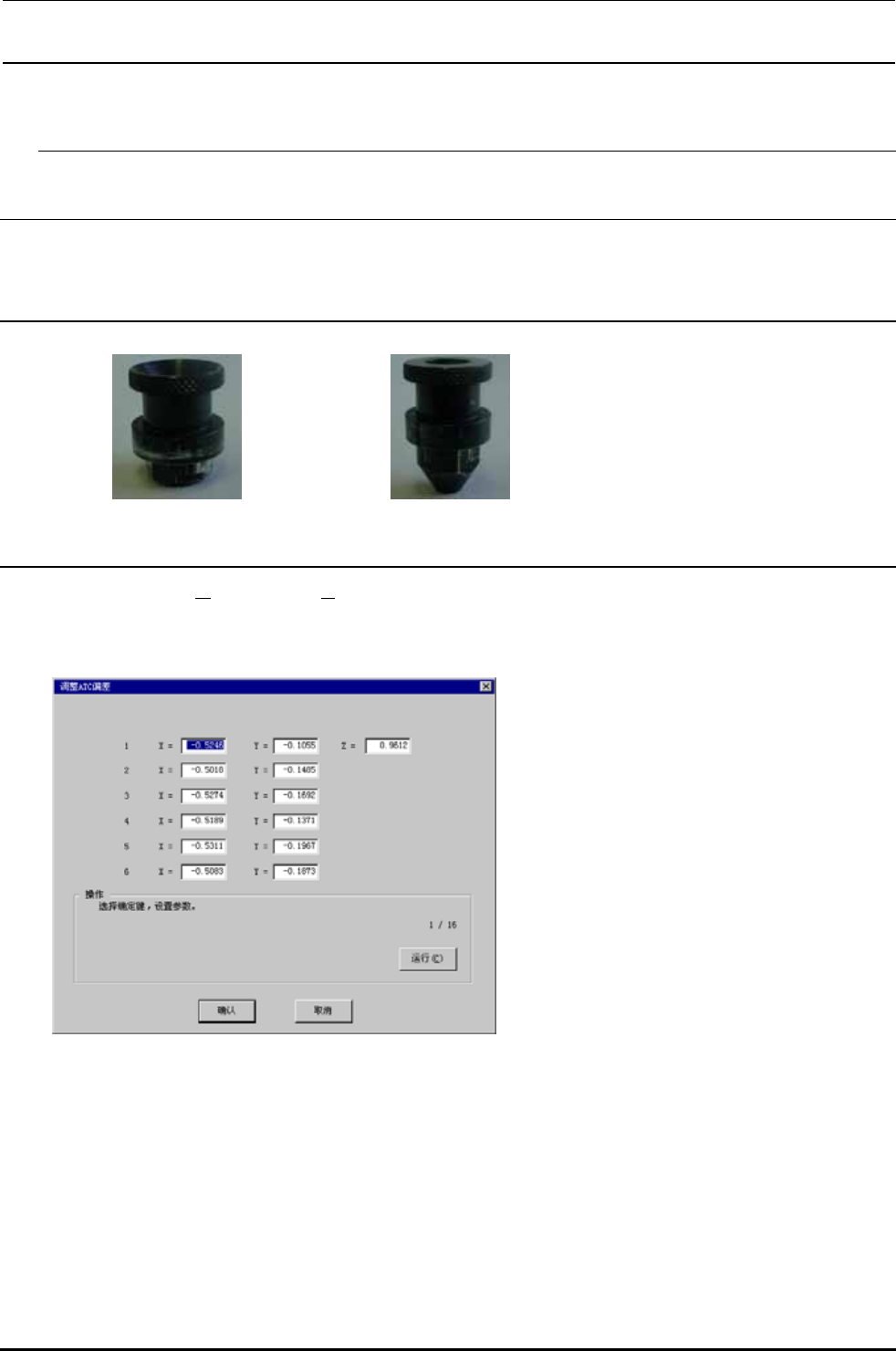

4-7. ATC 偏差
4-7.1. 功能
取得 ATC 各部位的组装位置。
4-7.2. 使用治具
・ATC 偏差点 2070 组（40046648） ・ATC 偏差点 2080 组（40046649）
4-7.3. 操作
选择了[偏差设定（Ｏ）][ＡＴＣ偏差（Ａ）...]之后，显示出下面的调整ＡＴＣ偏差的画面。
・附属功能
F５键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 10 的位置。
F６键：保持 Y 轴坐标，把 X 轴移动到 ATC
的 20 的位置。
＜操作・１／１６＞
准备完毕，选择确认。
选择确认之后，显示出选择设定参数。
4-53
Rev.1.00c
MS 参数
＜操作・１／１６（续）＞
选择设定的参数。
选择确认之后，进行选择参数的设定。
选择了取消之后，中止参数选择。
＜操作・３／１６（组装位置）＞
把 ATC 偏差设置到设定的 ATC NO。
准备完毕，请选择确认。
机种 使用治具货号 使用治具名称
KE-2070 40046648 ATC 偏差点 2070 组
KE-2080 40046649 ATC 偏差点 2080 组
选择了确认之后，移动到 OCC 设定的 ATC NO 的 ATC 部上。
＜操作・４／１６（组装位置）＞
用演示把监视器的十字游标调整到设定
的 ATC NO 的 ATC 偏差部中心，然后按
HOD 的确定键。
准备完毕，请选择确认。选择了确认之后，标志识别后，计算新的坐标的组装位置。
＜操作・５／１６（组装位置）＞
从设定的 ATC NO.卸下 ATC 偏差部。
准备完毕，选择确认。
选择了确认之后，变为下一个 ATC NO 的
设定画面。
4-54
Rev.1.00c
MS 参数
最终 ATC NO.设定完毕，变为组装高度的设定画面。
＜操作・６／１６（组装高度）＞
把治具吸嘴安装到左 1 贴装头。
准备完毕，选择确认。
选择了确认之后，测定吸嘴高度。
＜操作・８／１６（组装高度）＞
把５０８号吸嘴安装到贴装头上。
准备完毕，选择确认。
选择了确认之后，测定测定用吸嘴的长
度。
＜操作・９／１６（组装高度）＞
把吸嘴更换高度治具安装到 ATC １和
ATC A。
准备完毕，请选择确认。选择了确认之后，贴装头移动到 ATC １的吸嘴更换高度治具上。
＜操作・１０／１６（组装高度）＞
用演示，请调整贴装头的测定开始位置。
如果不需要，就不进行演示。
准备完毕，请选择确认。选择了确认之后，测定 ATC １的组装高度。
・测定内容
①打开贴装头的真空，读取真空值。
此时，真空值比-80Kpa 低的话则为异常。确认吸嘴。
②下降 Z 轴，测定真空值-80Kpa 低的位置。
③用②测定的位置和测定用吸嘴的长度计算出新的 ATC １的组装高度。
测定结束之后，贴装头移动到 ATC A 的吸嘴更换高度治具上。（机种不同部位也不同。）
4-55
