ASM のカ ス タ ム専 用ツー リ ン グ ASM の カ ス タ ム専用ツ ー リ ン グ ソ リ ュ ー シ ョ ンは 、最適な基板サ ポー ト と 最高品質の印刷を実現 でき る よ う 設計さ れ てい ま す 。プロ セ ス中の基板の移動や不正確な位置決めは不良につなが る可能 性があ る ため 、 ASM では実証済みの設計概念 と 確実な製造方法 を採用 し 、こ のよ う な 問題 発 生を防止 し ていま す 。ま…
DEK Magnetic ピン
DEK Grid-Lok
TM
DEK 基板パレット
ソリュー ション
DEK カスタム専用
ツーリング
DEK VPT
（Virtual Panel
Tooling
（バーチャル
パネルツーリング））
DEK TRS
（Topside Reference
System（トップ サ イド
リファレンスシステム））

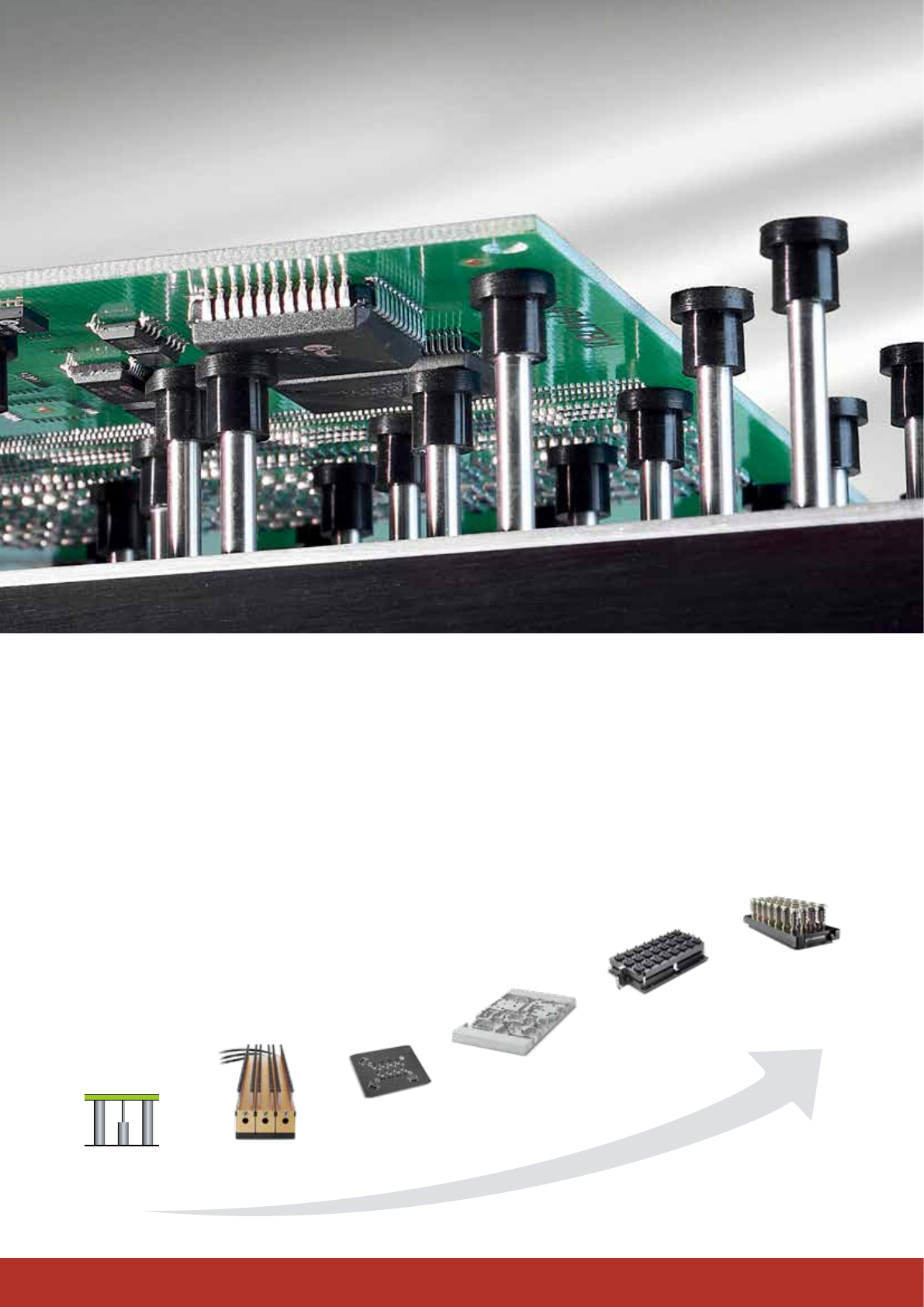

ASM 基 板 サ ポ ートソリューション
不適切または不十分に製造された基板サポートは、ステンシル印
刷やスクリーン印刷のプロセスに大きな影響を及ぼす要素の 1 つ
です。サポートが不十分または最適化されていないと、はんだペー
ストの不足、ブリッジ、はんだ過剰などの印刷の不具合が多数発
生する可能性があります。
このような不具合により、製造コストが増加します。歩留まりと収
益性の高い製造には、適切な基板サポートの選択が不可欠です。
ASM は、多様な製造要件に対応するために、幅広い自動および
マルチパート基板サポートツーリングとパレットソリューションを
独自に提供しています。
SMT ツ ーリングソリュー ション の 特 徴とメリット：
■
歩留まりの向上
■
効率性の向上
■
コストの削減
■
テクノロジーリーダー
■
機能性の向上
21

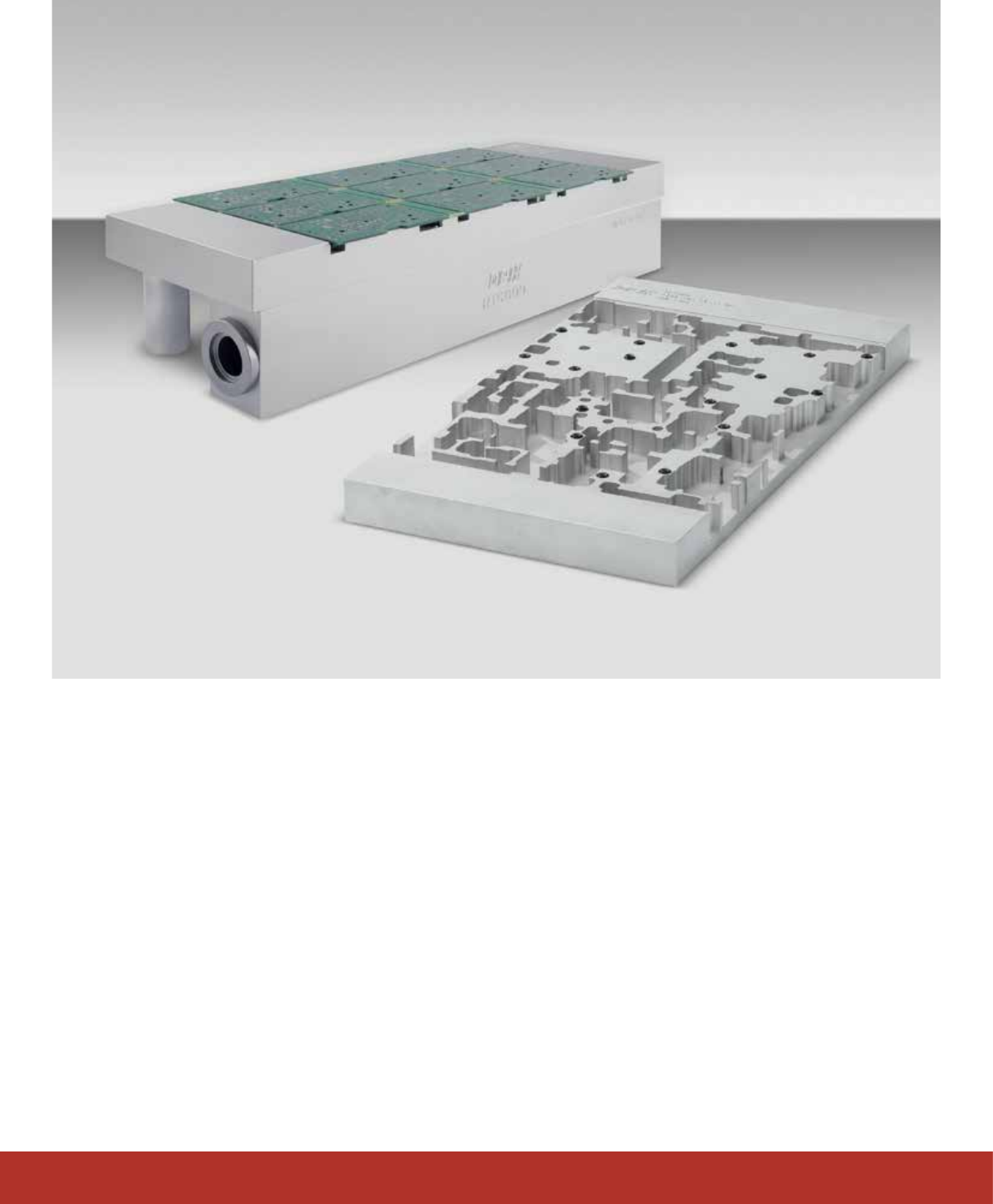

ASM のカスタム専用ツーリング
ASM のカスタム専用ツーリングソリューションは、最適な基板サ
ポートと最高品質の印刷を実現できるよう設計されています。プロ
セス中の基板の移動や不正確な位置決めは不良につながる可能
性があるため、ASM では実証済みの設計概念と確実な製造方法
を採用し、このような問題発生を防止しています。また、スキー
ジ全体のサポートによって、ステンシルの寿命だけでなく印刷品
質も大幅に向上します。
標準的な基板のサポートからフレキシブル基板、超精密ピッチ基
板から個片化された製品まで、ASM は、多様な専用ツーリングソ
リューションを提供します。ASM の DEK 印刷機に加えて、専用ツー
リングはほとんどの製品化されたスクリーン印刷プラットフォーム、
実装機、検査装置、テストシステムに使用できます。
メリット ：
■
プロセスの安全性と制御性を向上
■
ステンシルの耐用期間の向上
■
クリーニング頻度の削減
■
スキージ速度の向上
■
ブリッジの回避／削減
■
ペースト残留の回避／削減
■
生産ラインのダウンタイムの最小限化
■
印刷品質の向上
22
|
プロセスサポート製品
|
ASM 基板サポートソリューション
ツーリングの種類
1 次面：部品が取り付けられていない基板用で、通常はツールの
サポート面は平らな状態です。2 次面：部品が片側に実装された
基板用でサポート面には基板上の部品を回避するためのポケット
があります。
プロセスによりますが、1 次面要件にも使用できる 2 次面対応ツー
リングブロックを設計するほうが、多くの場合コスト効率が向上し
ます。
いずれのツーリング設計も、バキューム機能を追加することによっ
て、より効果的なサポート表面を実現できます。
技術仕様
データ形式 ガーバー、HPGL、IGES、DXF、STEP、STL
仕上げオプション 標準ツール仕上げ：サンドブラスト、自然仕上げ（ご要望に応じてその他の仕上げも可能）
ステンシルサポート ProFlow、スキージ、ジェッティング、その他 *
バキュームオプション 対象装置に取り付けるバキュームオプションが必要
アルミニウム基板（標準サイズ） 最大 550 x 270 x 50mm
表面平坦度 <0.05mm
アルミニウム基板（最大サイズ） 最大 550 x 450 x 150mm
表面平坦度 <0.1mm
ASM 製品との互換性 すべての ASM DEK 印刷機で使用可能なツーリングソリューション
ASM DEK 印刷機以外のためのツーリングソリューション MPM、EKRA、SIPLACE など（お問い合わせの際は、ご使用の機種をお知らせください）

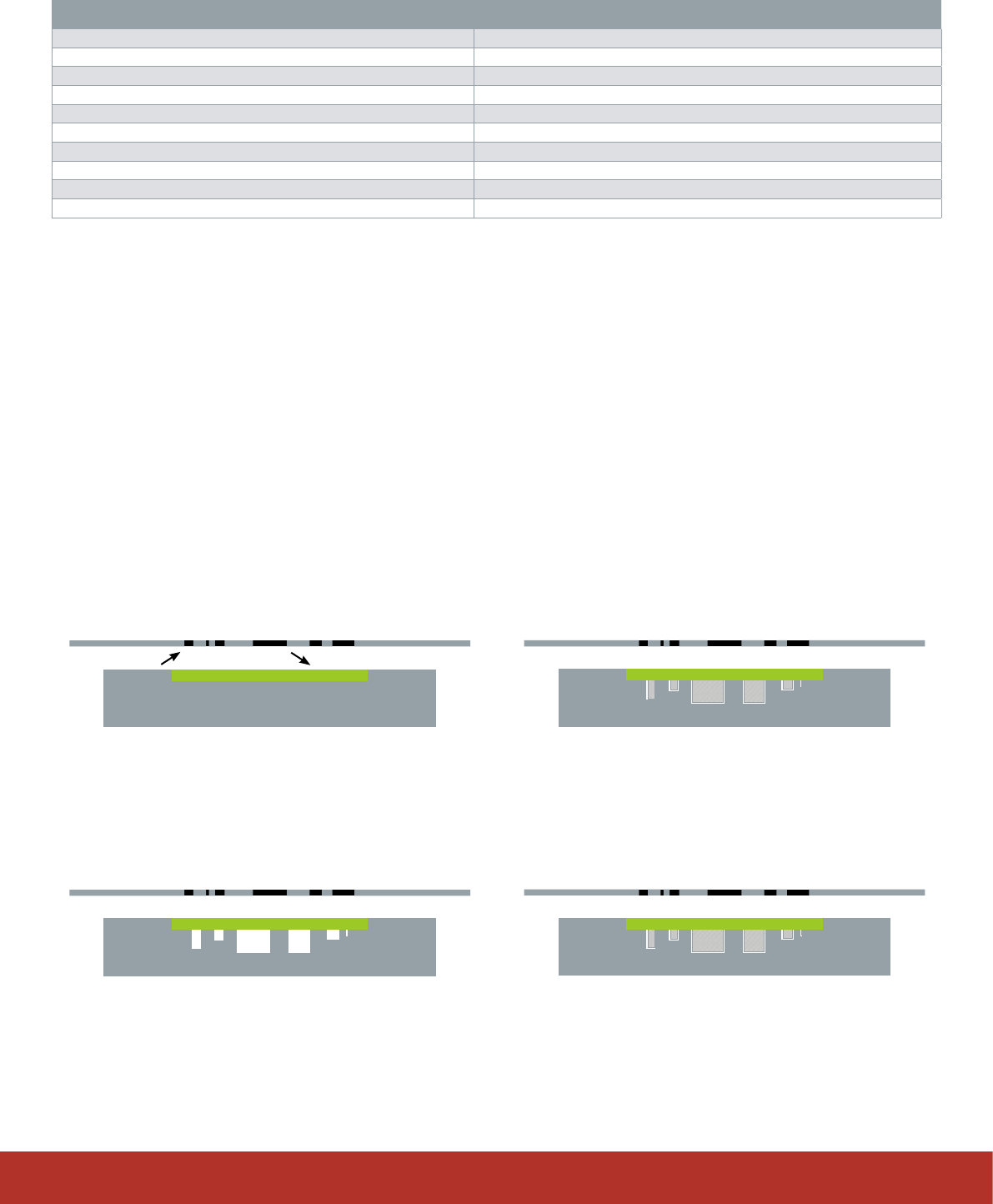

1 次面ツーリングサポート（平面プレート）
1 次面と 2 次面をサポートする、ルーティングされた単一のツーリングプレート
（1 次面および 2 次面ツーリングプレート）
2 次面ツーリングサポート（ルーティングされた部品ポケット付き）
ツーリング
ステンシル 基板
