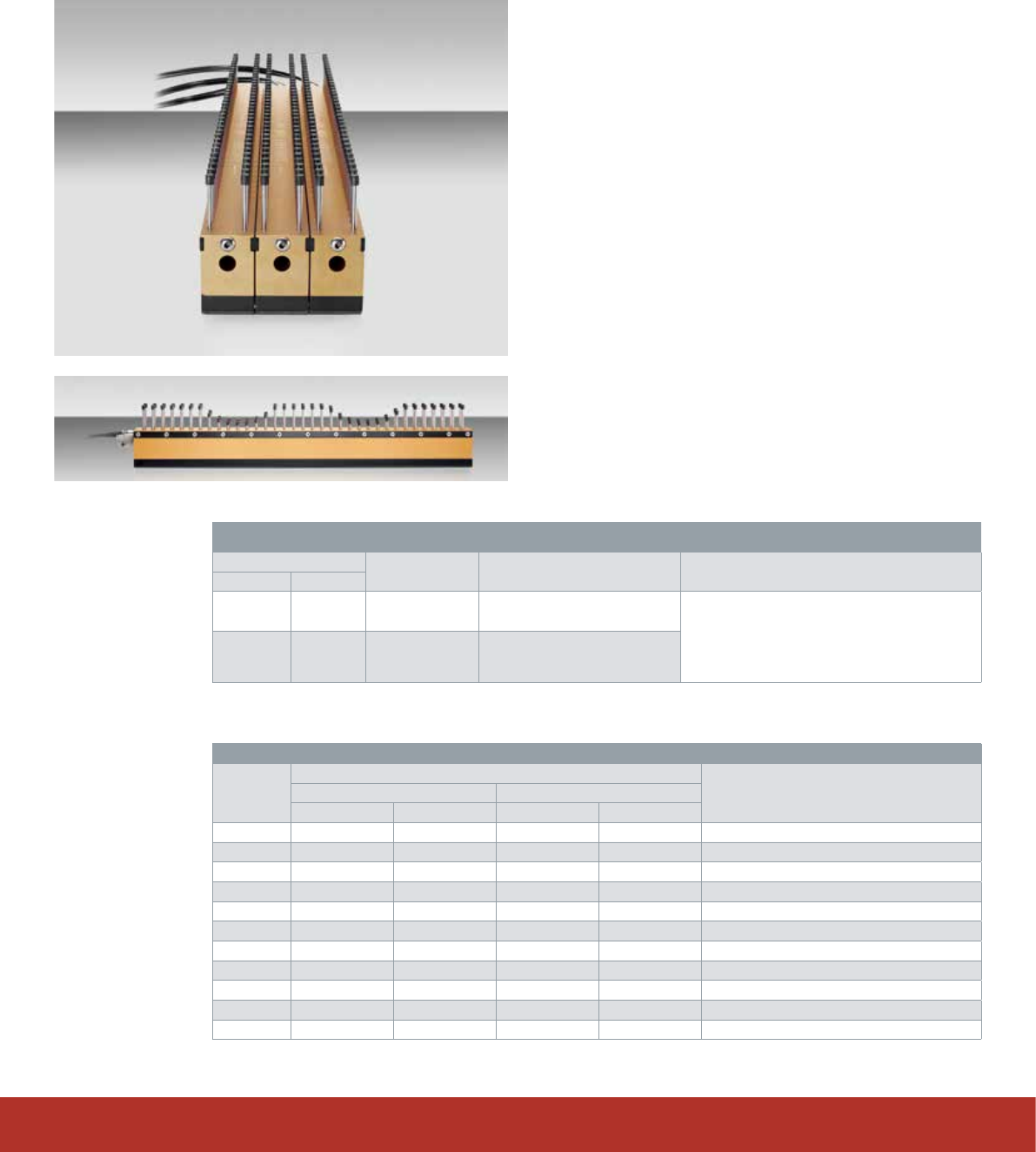

DEK Grid-Lok ™ Gold
モジュールの仕様：
装置の用途に応じたモジュール仕様は以下のとおりです。
■
使用可能なツーリングの高さ：39 ∼ 98mm
■
使用可能なモジュールの長さ：305mm、457mm
■
部 品クリアランス ： 13 ∼ 40mm
■
ピンの数
-
モジュールの幅：32mm
-
305mm：12 x 18mm ピッチ、2 列に 46 本のピン
-
457mm：12 x 18mm ピッチ、2 列に 70 本のピン
-
ピンのセッティング力：1 本あたり 5g
-
ピンキャップ：導電性シリコーンゴム配合
DEK Grid-Lok ™ Gold は、スクリーン印刷とテストプロセスに、
堅牢で適応性の高い基板サポートを提供します。
ステンシル印刷機
■
ASM
■
Ekra
■
Ersa
■
Juki GKG
■
MPM Speedline
■
Panasonic
■
Speedprint
■
Yamaha
フライングプローブ ：
■
Itochu-Takaya
■
Spea
DEK Grid-Lok ™ GOLD KITS（DEK Grid-Lok ™ゴ ー ル ド キ ット ）
品番 コントローラー／
詳細
マニホールド キット共通の同梱物
SAP DEK
03140727 KIT_111 111_CTL – single
table system
各 1 個、006_MAN、
6 個のモジュール用マニホールド
INC_FIK - Field Installation Kit（フィールド設置キッ
ト ）、 002_CON：
ハンドヘルドコントローラ／ホルダー（シングルテー
ブルシステムのみ）、マニホールドごとに 6 本のツイ
ンリーシュ、キットの取り付けに必要なすべてのフィッ
ティング、チューブ、エアパイプ
03136308 KIT_211 211_CTL – dual
table system
各 2 個、006_MAN、
12 個のモジュール用マニホールド
DEK Grid-Lok ™ GOLD AUTOMATIC MODULES（DEK Grid-Lok ™ゴールドオートマチックモジュール）
高 さ（ mm） 品番 対象装置
GOLD、HD、12 イン チ モ ジュー ル GOLD、HD、18 イン チ モ ジュー ル
SAP DEK SAP DEK
39 03132658 GHD3912 03130467 GHD3918 MPM Momentum、Accela、Accuflex
41 03132059 GHD4112 03131865 GHD4118 Panasonic SP18、60、70、80、SPG
59 03148495 GHD5912 03148496 GHD5918 Speedprint
62 03148508 GHD6212 03136227 GHD6218 Takaya in line
65 03132660 GHD6512 03148498 GHD6518 Juki GKG
67 03140916 GHD6712 03140833 GHD6718 Yamaha YSP
81 03130368 GHD8112 03128499 GHD8118 ASM DEK
87 03130475 GHD8712 03130371 GHD8718 Ekra
98 03136187 GHD9812 03140858 GHD9818 Ersa
98 03140919 GLM9812*** 03140919 GLM9818*** Takaya off line
110 03140918 GLM1012*** 03140792 GLM1018*** Spea
注：キットに含まれていない 077_SBA の光センサーは、ホスト装置が空気圧作動基板クランプを搭載していない場合に必要になることがあります。
詳細については、ASM 担当者にお問い合わせください。
***DEK Grid-Lok ™ Max：非常に高い部品クリアランス（40mm）を備えた特殊モジュール
27
DEK Grid-Lok ™ Silver
モジュールの仕様：
装置の用途に応じたモジュール仕様は以下のとおりです。
■
使用可能なツーリングの高さ：53 ∼ 135mm
■
モジュールの長さ：355mm、254mm（高さが低い場合）
■
モジュールの幅：32mm
■
ピンの数：25 x 20mm ピッチ、2 列に 27 本のピン
■
部品のクリアランス：16.5mm
■
ピンキャップ：導電性シリコーンゴム
システム要件：
■
空気圧：80 ∼ 102PSI（0.55 ∼ 0.7MPa）
■
大気質：2.3.3（2（ダスト） = 1µ、3（水分））
= -20°C 圧力露点、3（油分）= 1mg/m3
■
電源制御ボックスに 24V DC を供給する 120 ∼ 240V AC 電源
DEK Grid-Lok ™ Silver は、基板サポートが振動に対する保護と堅牢性を必要とする
実装プロセスに最適です。
実 装システム：
■
SIPLACE
■
Assembleon
■
Fuji
■
I-pulse
■
Juki
■
Panasonic
■
Samsung
■
Universal
■
Yamaha
DEK Grid-Lok ™ SILVER AUTOMATIC KITS（DEK Grid-Lok ™シル バ ーオートマチックキット）
品番 コントローラー／
詳細
マニホールド キット共通の同梱物
SAP DEK
03140727 KIT_111 111_CTL – Single
Table System
各 1 個、006_MAN、
6 個のモジュール用マニホールド
INC_FIK - Field Installation Kit（フィールド設置キッ
ト ）、 002_CON：
ハンドヘルドコントローラ／ホルダー（シングルテー
ブルシステムのみ）、マニホールドごとに 6 本のツイ
ンリーシュ、キットの取り付けに必要なすべてのフィッ
ティング、チューブ、エアパイプ
03136308 KIT_211 211_CTL – Dual
Table System
各 2 個、006_MAN、
12 個のモジュール用マニホールド
注：キットに含まれていない 077_SBA の光センサーは、ホスト装置が空気圧作動基板クランプを搭載していない場合に必要になることがあります。
詳細については、ASM 担当者にお問い合わせください。
28
|
プロセスサポート製品
|
ASM 基板サポートソリューション
DEK Grid-Lok ™ SILVER AUTOMATIC MODULES（DEK Grid-Lok ™シル バ ーオートマチックモジュール）
高さ（mm） コントローラー 品番 対象装置
シルバー、MD、10 イン チ モ ジュー ル シルバー、MD、14 インチモジュー ル
SAP DEK SAP DEK
53 シングル 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3、M6 シングル
53 デュアル 03132669 GMD5310A 03131866 GMD5314A Fuji NXT M3、M6 デュアル
57 シングル N/A N/A 03148514 GMD5714A UIC
57 デュアル N/A N/A 03148514 GMD5714A UIC
59 シングル N/A N/A 03148499 GMD5914A Speedprint
62 シングル N/A N/A 03148515 GMD6214A Takaya in line
65 シングル N/A N/A 03148517 GMD6514A Juki、GKG
67 シングル N/A N/A 03132674 GMD6714A Yamaha YSP
69 シングル N/A N/A 03132677 GMD6914A Assembleon GEM シリーズ
70 シングル N/A N/A 03148501 GMD7014A Panasonic NPM、I-Pulse
76 シングル N/A N/A 03132681 GMD7614A Yamaha YS12
76 デュアル 03148520 GMD7610AM* N/A N/A Yamaha YS24
77 シングル N/A N/A 03136228 GMD7714A SIPLACE F、C、S
81 シングル N/A N/A 03136229 GMD8114A DEK
87 シングル N/A N/A 03148521 GMD8714A Ekra
97 シングル N/A N/A 03136230 GMD9714A SIPLACE D、SIPLACE SX、Juki
97 デュアル N/A N/A 03136230 GMD9714A SIPLACE X、Juki FX -3
97 クワッド N/A N/A 03136230 GMD9714A SIPLACE X、SIPLACE HS
98 シングル N/A N/A 03148522 GMD9814A Ersa、Takaya off line
115 シングル N/A N/A 03148509 GMD1154A Assembleon AX-201
132 シングル N/A N/A 03141189 GMD1324A Samsung SM421
134 シングル N/A N/A 03141190 GMD1344A Samsung SM481、482
134 デュアル N/A N/A 03141190 GMD1344A Samsung SM471
135 シングル N/A N/A 03148511 GMD1354A Assembleon I-Flex シングル
135 デュアル N/A N/A 03148511 GMD1354A Assembleon I-Flex デュアル
* ハイブリッドモジュール
DEK Grid-Lok ™ SILVER AUTOMATIC MODULES（DEK Grid-Lok ™シル バ ーオートマチックモジュール）
高さ（mm） 品番 対象装置
シルバー、MD、10 イン チ モ ジュー ル シルバー、MD、14 インチモジュー ル
SAP DEK SAP DEK
53 03130374 GMD5310M 03128587 GMD5314M Fuji NXT M3、M6
57 N/A N/A 03132672 GMD5714M UIC
59 N/A N/A 03148500 GMD5914M Speedprint
62 N/A N/A 03148516 GMD6214M Takaya in line
65 N/A N/A 03148518 GMD6514M Juki GKG
67 N/A N/A 03132676 GMD6714M Yamaha YSP
69 N/A N/A 03132679 GMD6914M Assembleon GEM シリーズ
70 N/A N/A 03138817 GMD7014M Panasonic NPM、I-Pulse
76 03132680 GMD7610M 03132683 GMD7614M Yamaha YS12、YS24
77 N/A N/A 03132685 GMD7714M SIPLACE F、C、S
81 N/A N/A 03128560 GMD8114M DEK
87 N/A N/A 03128591 GMD8714M Ekra
97 N/A N/A 03128624 GMD9714M SIPLACE D、SX、Juki
98 N/A N/A 03148523 GMD9814M Ersa、Takaya off line
115 N/A N/A 03148510 GMD1154M Assembleon AX-201
132 N/A N/A 03132667 GMD1324M Samsung SM421
134 N/A N/A 03141332 GMD1344M Samsung SM481、482、471
135 N/A N/A 03148512 GMD1354M Assembleon I-Flex シングル
